Soğutulmamış LWIR Kızılötesi Kamera Çekirdek 256x192 12μM + 3.2mm Güvenlik Kameraları için Mercek
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÇözünürlük | 256x192 | Güç tüketimi | 700mW |
---|---|---|---|
Spektral aralık | 8~14μm | Piksel aralığı | 12um |
NETD | ≤65mK | Kare hızı | 25Hz/30Hz |
Vurgulamak | Soğutmasız LWIR Kızılötesi Kamera Çekirdeği,Kızılötesi Kamera Çekirdeği 256x192,Güvenlik Kamerası LWIR Kızılötesi Çekirdek |

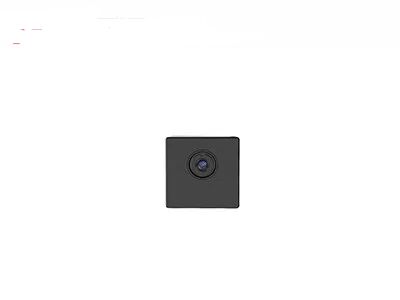

Soğutmasız LWIR Kızılötesi Kamera Çekirdeği 256x192 12μm + Güvenlik Kamerası için 3.2mm Lens
iLC212 soğutmasız IR görüntüleme modülü, 256x192 / 12μm odak düzlemi dizili wafer seviye paketi (WLP) kızılötesi dedektörünü entegre eder ve 8 ila 14μm aralığında uzun dalga kızılötesi (LWIR) spektrumunu yakalayabilir.
Tamamen optimize edilmiş SWaP-C'ye yönelik iLC212 termal kamera modülü, güvenlik ve gözetim alanında boyut, ağırlık ve maliyet konusunda katı gereksinimleri olan müşteriler için özel olarak tasarlanmıştır.Minyatür boyutu, hafifliği ve çok düşük fiyatı nedeniyle iLC212 termal çekirdeği, müşterilerin düşük fiyat taleplerini büyük ölçüde karşılar, geliştirme sürelerini kısaltır ve onlar için maliyet tasarrufu sağlar.
Global Sensor Technology, termal görüntüleme dedektörleri ve kızılötesi modüllerin tasarımı, üretimi, satışı ve pazarlanmasında uzmanlaşmıştır.Müşterilerimize, ikincil geliştirme süresini kısaltan ve maliyetleri büyük ölçüde azaltan çeşitli kızılötesi termal görüntüleme çözümleri sağlayabiliriz.
- Tamamen optimize edilmiş SWaP-C uygulaması
- Çeşitli güvenlik termal kameralarına uygundur
- Çok çeşitli termal görüntüleme uygulamaları
- Düşük güç tüketimi
Modeli | iLC212 |
IR Dedektör Performansı | |
Malzeme | Soğutulmamış Vanadyum Oksit |
Çözünürlük | 256×192 |
Piksel Boyutu | 12μm |
Spektral cevap | 8μm ~14μm |
NETD | ≤65mK@F1.0@25°C@50Hz |
Görüntü işleme | |
Dijital video | RAW/YUV/BT656;USB2.0 Video İletimini Destekleyin;Sıcaklık Ölçümü Destek Parametre Satırı |
Dijital Kare Hızı | 25Hz/30Hz |
Görüntü Ekranı | Siyah-sıcak/beyaz-sıcak/Sözde renk |
Görüntü Algoritması | Tekdüzelik Düzeltmesi (NUC) 3D Görüntü Gürültü Azaltma (3DNR) 2D Gürültü Azaltma (DNS) Dinamik Aralık Sıkıştırma (DRC) Enerji Verimliliği Geliştirme |
Başlama zamanı | ≤3s |
Sıcaklık ölçümü | |
Çalışma Sıcaklığı Aralığı | -10°C~+50°C |
Sıcaklık Ölçüm Aralığı | -20°C~+150°C, Sıcaklık Ölçüm Aralığının Genişletilmesi ve Özelleştirilmesi Desteği |
Sıcaklık Ölçümü Doğruluğu | ±3°C/±3% (büyük değeri alın) @23°±5°C;Sıcaklık Ölçüm Mesafesi 1,5m |
Bölgesel Sıcaklık Ölçümü | Herhangi Bir Alan Sıcaklık Ölçümünü, Çıkış Alanı Maksimum Değerini, Minimum Değeri ve Ortalama Değeri Destekleyin |
SDK'sı | Windows / Linux Sürümü, Video Akışı Analizi ve Griden Sıcaklığa Dönüşüm Elde Edin |
Elektrik Arayüzü | |
Harici arayüz | 30pin_HRS Konektörü Güç girişi Dijital video RS232-TTL/USB2.0 GPIO vb. |
İletişim | RS232-TTL/USB2.0 |
Genişletme Bileşeni | VPC Kartı |
PC Yazılımı | |
ICC Yazılımı | Modül Kontrolü ve Video Gösterimi |
Güç sistemi | |
Güç kaynağı | DC 3,3V±0,1V |
Güç dağılımı | Kararlı Durum: 0,70W/3,3V @23±3°C |
Fiziksel Mülkiyet | |
Konektörler | Harici Konektör Modeli: DF40C-30DP-0.4V (51), (HRS-Erkek) Çiftleşme Konnektör Modeli: DF40C (2.0)-30DS-0.4V (51), (HRS-Dişi) |
Boyut | 21 mm×21 mm×12,8 mm (3,2 mm lens dahil) |
Ağırlık | 8,9 g±0,5 g (3,2 mm lens dahil) |
Çevresel Uyumluluk | |
Çalışma Sıcaklığı | -40°C~+70°C |
Depolama sıcaklığı | -45°C~+85°C |
Nem | %5~%95, yoğunlaşmayan |
Darbe ve Titreşim Direnci | Darbe: yarım sinüs dalgası, 40g/11ms, 3 eksenli, 6 yönlü Titreşim: 5,35grms, 3 eksen |
Sertifikasyon | ROHS2.0/REACH |
Lens | |
Opsiyonel Lens | 3,2 mm/F1,1, HFOV: 55,6±2,8°;Kaplama: AR |
iLC212 termal görüntüleme modülü, Güvenlik İzleme, Termografi, Giyilebilir Cihaz, Araç Elektroniği, Akıllı Ev, Canlı Yaratıkların Tespiti vb. alanlarda uygulanır.
1. Soğutmalı termal modüllerin avantajları nelerdir?
Soğutmalı termal modüller aşağıdakiler de dahil olmak üzere çeşitli avantajlar sunar:
Daha Yüksek Hassasiyet: Soğutmalı modüller daha küçük sıcaklık farklarını algılayarak daha iyi görüntü kalitesi sağlar.
Daha Uzun Menzil: Daha uzak mesafelerdeki termal bilgileri yakalayabilirler.
Daha Yüksek Çözünürlük: Soğutmalı modüller genellikle daha yüksek piksel sayıları sunarak daha keskin ve daha ayrıntılı görüntüler sağlar.
Azaltılmış Gürültü: Soğutma işlemi, sensör gürültüsünü önemli ölçüde azaltarak daha net görüntüler sağlar.
Gelişmiş Analize Uygun: Soğutmalı modüller genellikle bilimsel araştırma, uzaktan algılama ve hassas sıcaklık ölçümleri ve analizleri gerektiren özel uygulamalar için kullanılır.
2. Soğutmasız termal modüllerin avantajları nelerdir?
Soğutmasız termal modüllerin aşağıdakiler de dahil olmak üzere kendi avantajları vardır:
Daha Düşük Maliyet: Soğutmasız modüller genellikle soğutmalı muadillerine göre daha ekonomiktir.
Kompakt Boyut: Daha küçük ve daha hafif olmaları, çeşitli sistemlere entegrasyonlarını kolaylaştırır.
Bakım Gerektirmez: Soğutmasız modüller kriyojenik soğutma sistemleri gerektirmez, bu da bakım gereksinimlerini basitleştirir.
Anında Başlatma: Hızlı bir şekilde açılabilirler ve soğutmaya ihtiyaç duymadan termal görüntü üretebilirler.
Enerji Verimliliği: Soğutmasız modüller, soğutmalı modüllere göre daha az güç tüketir.
3. Soğutmalı ve soğutmasız termal modüllerin tipik uygulamaları nelerdir?
Soğutmalı ve soğutmasız termal modüller aşağıdakiler de dahil olmak üzere çeşitli alanlarda uygulama alanı bulur:
Soğutmalı Termal Modüller: Uzun menzilli gözetim, bilimsel araştırma, yüksek çözünürlüklü görüntüleme vb.
Soğutmasız Termal Modüller: Kişisel gece görüş cihazları, el tipi termal kameralar, otomotiv güvenliği, bina denetimleri, yangınla mücadele ve tüketici elektroniği.
Özel uygulamanın ve gereksinimlerinin sıklıkla soğutmalı ve soğutmasız termal modüller arasındaki seçimi belirlediğini unutmamak önemlidir.
4. Kızılötesi termometreler vücut ısısını ölçmek için doğru mudur?
Kızılötesi termometreler (temassız termometreler olarak da bilinir) vücut sıcaklığının hızlı bir tahminini sağlayabilir.Ancak bunların doğruluğu, hedefe olan mesafe, dış sıcaklık koşulları ve cihazın kalibrasyonu gibi çeşitli faktörlerden etkilenebilir.Tıbbi amaçlar doğrultusunda, hassas ölçümler için klinik dereceli termometrelerin kullanılması tavsiye edilir.
