3,2 mm Lensli Optimize Edilmiş SWaP-C iLC212 Termal Kamera Modülü
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÇözünürlük | 256x192 | Güç tüketimi | 700mW |
---|---|---|---|
Spektral aralık | 8~14μm | Piksel aralığı | 12um |
NETD | ≤65mK | Kare hızı | 25Hz/30Hz |
Vurgulamak | iLC212 Termal Kamera Modülü,3.2mm Lens Termal Kamera Modülü,SWaP-C Kızılötesi Kamera Modülü |

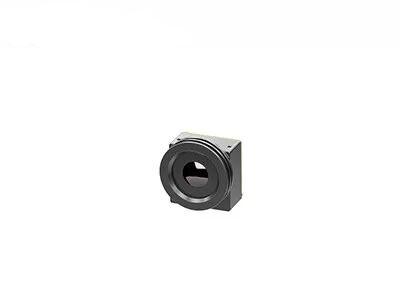

3,2 mm Lensli Optimize Edilmiş SWaP-C iLC212 Termal Kamera Modülü
iLC212 soğutmasız IR görüntüleme modülü, 256x192 / 12μm odak düzlemi dizili wafer seviye paketi (WLP) kızılötesi dedektörünü entegre eder ve 8 ila 14μm aralığında uzun dalga kızılötesi (LWIR) spektrumunu yakalayabilir.
Tamamen optimize edilmiş SWaP-C'ye yönelik iLC212 termal kamera modülü, güvenlik ve gözetim alanında boyut, ağırlık ve maliyet konusunda katı gereksinimleri olan müşteriler için özel olarak tasarlanmıştır.Minyatür boyutu, hafifliği ve çok düşük fiyatı nedeniyle iLC212 termal çekirdeği, müşterilerin düşük fiyat taleplerini büyük ölçüde karşılar, geliştirme sürelerini kısaltır ve onlar için maliyet tasarrufu sağlar.
Global Sensor Technology, termal görüntüleme dedektörleri ve kızılötesi modüllerin tasarımı, üretimi, satışı ve pazarlanmasında uzmanlaşmıştır.Müşterilerimize, ikincil geliştirme süresini kısaltan ve maliyetleri büyük ölçüde azaltan çeşitli kızılötesi termal görüntüleme çözümleri sağlayabiliriz.
- Tamamen optimize edilmiş SWaP-C uygulaması
- Çeşitli güvenlik termal kameralarına uygundur
- Çok çeşitli termal görüntüleme uygulamaları
- Düşük güç tüketimi
Modeli | iLC212 |
IR Dedektör Performansı | |
Malzeme | Soğutulmamış Vanadyum Oksit |
Çözünürlük | 256×192 |
Piksel Boyutu | 12μm |
Spektral cevap | 8μm ~14μm |
NETD | ≤65mK@F1.0@25°C@50Hz |
Görüntü işleme | |
Dijital video | RAW/YUV/BT656;USB2.0 Video İletimini Destekleyin;Sıcaklık Ölçümü Destek Parametre Satırı |
Dijital Kare Hızı | 25Hz/30Hz |
Görüntü Ekranı | Siyah-sıcak/beyaz-sıcak/Sözde renk |
Görüntü Algoritması | Tekdüzelik Düzeltmesi (NUC) 3D Görüntü Gürültü Azaltma (3DNR) 2D Gürültü Azaltma (DNS) Dinamik Aralık Sıkıştırma (DRC) Enerji Verimliliği Geliştirme |
Başlama zamanı | ≤3s |
Sıcaklık ölçümü | |
Çalışma Sıcaklığı Aralığı | -10°C~+50°C |
Sıcaklık Ölçüm Aralığı | -20°C~+150°C, Sıcaklık Ölçüm Aralığının Genişletilmesi ve Özelleştirilmesi Desteği |
Sıcaklık Ölçümü Doğruluğu | ±3°C/±3% (büyük değeri alın) @23°±5°C;Sıcaklık Ölçüm Mesafesi 1,5m |
Bölgesel Sıcaklık Ölçümü | Herhangi Bir Alan Sıcaklık Ölçümünü, Çıkış Alanı Maksimum Değerini, Minimum Değeri ve Ortalama Değeri Destekleyin |
SDK'sı | Windows / Linux Sürümü, Video Akışı Analizi ve Griden Sıcaklığa Dönüşüm Elde Edin |
Elektrik Arayüzü | |
Harici arayüz | 30pin_HRS Konektörü Güç girişi Dijital video RS232-TTL/USB2.0 GPIO vb. |
İletişim | RS232-TTL/USB2.0 |
Genişletme Bileşeni | VPC Kartı |
PC Yazılımı | |
ICC Yazılımı | Modül Kontrolü ve Video Gösterimi |
Güç sistemi | |
Güç kaynağı | DC 3,3V±0,1V |
Güç dağılımı | Kararlı Durum: 0,70W/3,3V @23±3°C |
Fiziksel Mülkiyet | |
Konektörler | Harici Konektör Modeli: DF40C-30DP-0.4V (51), (HRS-Erkek) Çiftleşme Konnektör Modeli: DF40C (2.0)-30DS-0.4V (51), (HRS-Dişi) |
Boyut | 21 mm×21 mm×12,8 mm (3,2 mm lens dahil) |
Ağırlık | 8,9 g±0,5 g (3,2 mm lens dahil) |
Çevresel Uyumluluk | |
Çalışma Sıcaklığı | -40°C~+70°C |
Depolama sıcaklığı | -45°C~+85°C |
Nem | %5~%95, yoğunlaşmayan |
Darbe ve Titreşim Direnci | Darbe: yarım sinüs dalgası, 40g/11ms, 3 eksenli, 6 yönlü Titreşim: 5,35grms, 3 eksen |
Sertifikasyon | ROHS2.0/REACH |
Lens | |
Opsiyonel Lens | 3,2 mm/F1,1, HFOV: 55,6±2,8°;Kaplama: AR |
iLC212 termal görüntüleme modülü, Güvenlik İzleme, Termografi, Giyilebilir Cihaz, Araç Elektroniği, Akıllı Ev, Canlı Yaratıkların Tespiti vb. alanlarda uygulanır.
1. Termal kameralar duvarların veya diğer katı nesnelerin arkasını görebilir mi?
Hayır, termal kameralar duvarların veya katı nesnelerin arkasını göremez.Görüş alanlarındaki nesnelerden yayılan veya yansıtılan kızılötesi radyasyonu algılar ve ölçerler.Ancak cam gibi bazı malzemeler kızılötesi radyasyonun geçmesine izin verir, dolayısıyla termal kameralar bu şeffaf malzemelerin içini "görebilir".
2. Soğutmalı ve soğutmasız termal modüller nelerdir?
Soğutmalı ve soğutmasız termal modüller, termal radyasyonu yakalamak ve analiz etmek için kullanılan kızılötesi (IR) görüntüleme sistemi türleridir.Gözetim, yangınla mücadele, endüstriyel denetimler gibi uygulamalarda yaygın olarak kullanılırlar.
3. Soğutmalı ve soğutmasız termal modüller arasındaki fark nedir?
Temel fark, kullanılan sensör teknolojisinin türünde yatmaktadır.Soğutmalı termal modüller, sensörü genellikle -200 santigrat derecenin altındaki son derece düşük sıcaklıklarda tutmak için kriyojenik bir soğutma mekanizması içerir.Bu soğutma, sensörün hassasiyetini artırıp gürültüsünü azaltarak, uzun mesafeli ve yüksek çözünürlüklü uygulamalarda daha yüksek görüntü kalitesi ve daha iyi performans sağlar.Ancak soğutulmuş termal modüller daha pahalıdır, daha büyüktür ve periyodik bakım gerektirir.
Soğutmasız termal modüllerde ise oda sıcaklığında çalışan mikrobolometre sensörleri kullanılır.Bu sensörler sıcaklıktaki değişiklikleri algılar ve bunları elektrik sinyallerine dönüştürür ve bu sinyaller daha sonra termal görüntüler oluşturmak için işlenir.Soğutmasız termal modüller daha küçük, daha kompakt, daha ucuzdur ve bakım gerektirmez.Ancak daha düşük hassasiyet sunarlar ve zorlu senaryolarda iyi performans göstermeyebilirler.
