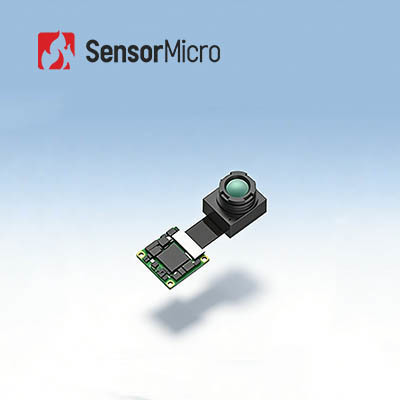

Hızlı LWIR Termal Görüntüleme için 256x192 12μm Soğutulmamış Radyometrik Isı Modülü
| Menşe yeri | Çin |
|---|---|
| Marka adı | SensorMicro |
| Sertifika | ISO9001:2015; RoHS; Reach |
| Model numarası | Mini212G2 |
| Min sipariş miktarı | 1 parça |
| Fiyat | Pazarlık edilebilir |
| Ödeme koşulları | T/T |
Ürün ayrıntıları
| Çözünürlük | 256x192 | NETD | ≤50mk |
|---|---|---|---|
| Piksel Aralığı | 12μm | Model Numarası | ±2°C / ±%2'den büyük |
| Spektral Aralık | 8~14μm | Tipik Güç Tüketimi | 330mW |
| Vurgulamak | RoHS Kızılötesi Termal Kamera Modülü,Kızılötesi Termal Kamera Modülü 256x192,LWIR Soğutmasız Termal Kamera |
||
Ürün Açıklaması
Ürün Genel Bakışı
Mini212G2, ultra kompakt, basitleştirilmiş bir paket tasarımına sahip minyatür bir termal kamera modülüdür. Hedef alanın termal görüntülerini ve ısı dağılımını hızlı bir şekilde elde etmek için optik bir lens, 256×192 / 12μm yonga seviyesi paketli (WLP) uzun dalga kızılötesi dedektör ve temel bir görüntü işleme devresi entegre eder.
Mini212G2 kızılötesi kamera modülü, kızılötesi termal görüntüleme uygulamalarındaki müşterilerin katı gereksinimlerini karşılamak için küçük boyut, hafiflik ve düşük fiyat (SWaP) açısından tamamen optimize edilmiştir ve mükemmel görüntü kalitesi sunmaya devam etmektedir. Süper minyatür yapısı, kompakt paket boyutları ve ultra düşük güç tüketimi, çeşitli denetim araçlarına, güvenlik izleme kameralarına veya elde taşınır kızılötesi termal görüntüleyicilere entegre edilmesini kolaylaştırır.
Ana Özellikler
Doğrudan Termal Görüntü Çıkışlı Minyatür Modül
- Önemli maliyet avantajları sunan, kendi geliştirdiği 256×192 / 12μm kızılötesi dedektör ile donatılmıştır.
- Ultra kompakt yapısal tasarım: yalnızca 17×17 mm (PCBA) boyutunda, 4 gr kadar hafif – alan kısıtlı uygulamalar için idealdir.
- Entegre ISP işleme kartı ve yeni nesil görüntü algoritmaları, güçlü çok yönlülük sağlayarak net termal görüntüler sunar.
Hassas Algılama, Esnek Yapılandırma
- ±2℃'ye kadar doğrulukla yüksek hassasiyetli sıcaklık ölçümü; nokta, alan ve tam kare ölçümünü destekler.
- Çeşitli gözlem gereksinimlerini karşılamak için birden fazla görüş alanı lens seçeneği mevcuttur.
Kolay Entegrasyon İçin Zengin Arayüzler
- USB2.0 / MIPI / DVP / BT.656 / LVDS ve diğer dijital video çıkış arayüzleri sunar.
- Endüstri standardı arayüzlerle tam uyumludur.
Ürün Özellikleri
| Model | Mini212G2 |
|---|---|
| Çözünürlük | 256×192 |
| Piksel Boyutu | 12μm |
| Spektral Yanıt | 8~14μm |
| NETD | ≤50mK |
| Çıkış Verisi | 14bit Ham |
| Kare Hızı | Termografi: 25Hz, Görüntüleme: 50Hz |
| Odak Modu | Odak Serbest |
| Lens (HFOV/FL) | 17.5°/10mm | 25°/7mm | 56°/3.2mm | 90°/2.1mm |
| Ağırlık (g) | 7.1 | 6.4 | 4 | 6.8 |
| PCBA Boyutu (mm) | 17×17 |
| Dijital Video Arayüzü | USB2.0 / MIPI / DVP / BT.656 / LVDS |
| Analog Video Arayüzü | CVBS (PAL/NTSC) |
| Çalışma Voltajı | 3.3V±0.1V |
| Tipik Güç Tüketimi | 330mW |
| Sıcaklık Ölçüm Aralığı | -20℃~+550℃ (-20℃~+150℃ | +100℃~550℃) |
| Sıcaklık Ölçüm Doğruluğu | ±2℃ / ±2%'nin büyük olanı |
| Çalışma Sıcaklığı | -40℃~+70℃ |
| Nem | 5%~85% |
| Depolama Sıcaklığı | -45℃~+85℃ |
| Sertifikasyon | RoHS 2.0 / REACH |
Endüstriyel Uygulamalar
Mini212G2 soğutmasız LWIR termal modülü, termografi, akıllı donanım, akıllı binalar, akıllı evler, AIoT ve daha fazlası dahil olmak üzere birçok alanda yaygın olarak kullanılmaktadır.
Avantajlarımız
- Yüksek hassasiyet ve mükemmel performans— Kızılötesi endüstrisinde dünya lideri teknoloji.
- Çeşitli kızılötesi dedektörler mevcut— Farklı formatlarda ve piksel boyutlarında hem soğutmasız hem de soğutmalı IR dedektörler.
- Hızlı teslimatı sağlamak için seri üretim— Milyonlarca dedektöre kadar yıllık üretim kapasitesine sahip üç üretim hattı.
Sıkça Sorulan Sorular
1. NETD nedir?
NETD, "Gürültü Eşdeğer Sıcaklık Farkı" anlamına gelir. Bir termal görüntüleme dedektörünün görüntüdeki çok küçük termal radyasyon farklarını ne kadar iyi ayırt edebildiğinin bir ölçüsüdür. NETD tipik olarak mili-Kelvin (mK) cinsinden ifade edilir. Genellikle, NETD değeri ne kadar düşükse, termal hassasiyet o kadar yüksek olur.
2. SWaP3 nedir?
SWaP3, boyut, ağırlık, güç, performans ve fiyat anlamına gelir. Kızılötesi endüstrisinin teknoloji trendini gösterir.
3. DRI nedir?
DRI genellikle bir termal görüntüleme sisteminin algılama, tanıma ve tanımlama mesafesini ifade eder. Bir termal görüntüleme sisteminin performansını değerlendirmek için kritik bir parametredir.
