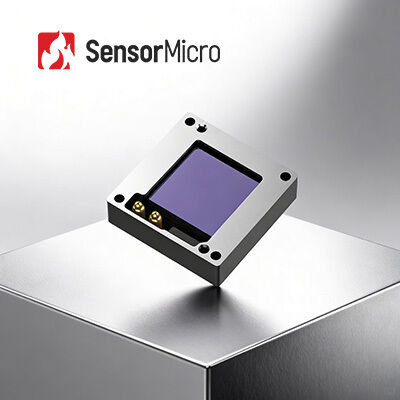

640×512 çözünürlüğü ve termal görüntüleme için 12μm piksel pitch ile küçük boyutlu soğutulmamış kızılötesi dedektör
| Menşe yeri | Wuhan, Hubei Eyaleti, Çin |
|---|---|
| Marka adı | SensorMicro |
| Sertifika | ISO9001:2015; RoHS; Reach |
| Model numarası | GST212W |
| Min sipariş miktarı | 1000 Adet |
| Fiyat | Pazarlık edilebilir |
| Ödeme koşulları | L/C,T/T |
Ürün ayrıntıları
| Tip | Mikrobolometre | Malzeme | Vanadyum Oksit |
|---|---|---|---|
| Çözünürlük | 640 × 512 | Piksel Aralığı | 12μm |
| NETD | <40mK | Spektral Aralık | 8~14μm |
| Boyut | 17,3 × 17,3 mm | Ağırlık | <2,5g |
| Vurgulamak | Minik Soğutmasız Kızılötesi Dedektörler,LWIR Termal Görüntüleme Sensörü Dedektörü,Soğutmasız Kızılötesi Dedektörler LWIR |
||
Ürün Açıklaması
Küçük Boyutlu Soğutulmamış Kızılötesi Detektör LWIR 640*512 / 12μm Isı Görüntüleme Detektörü
Ürün Tanımı
Apex612W, bir Wafer Level Packing (WLP) vanadyum oksit (VOx) mikrobolometre dedektörüdür.Bu VOx soğutulmamış odak düzlemi dedektörü, 640 * 512 çözünürlüğü ve 12μm piksel boyutu ile 8 ile 14μm arasında uzun dalga boyunu kapsar.
Wafer düzeyinde ambalajlama teknolojisi sayesinde, WLP kızılötesi dedektörü daha basit bir üretim sürecine sahiptir ve yüksek hacimli, düşük maliyetli üretim için daha uygundur.Çeşitli ısı görüntüleme uygulamalarına entegre edilmesini kolaylaştırmakMiniatür boyutu, hafif tasarımı ve düşük güç tüketimi nedeniyle, Apex612W termal kızılötesi dedektörü tüketici elektroniği ve gelişmekte olan pazarlar için idealdir.
Termal görüntüleme dedektörlerinin ve kızılötesi modüllerinin tasarımı, üretimi, satışı ve pazarlanmasında uzmanlaştık.Müşterilerimize ikincil geliştirme süresini kısaltan ve maliyetleri önemli ölçüde düşüren çeşitli kızılötesi ısı görüntüleme çözümleri sunuyoruz.
Ana Özellikleri
- Soğutulmamış VOx Mikrobolometre
- Odak düzlemi dizisi dedektörü
- 640*512 Karar
- 12μm Piksel Pitch
- Wafer düzeyinde ambalajlama
Ürün Özellikleri
| Model | Apex612W |
|---|---|
| Hassas Malzeme | VOx |
| Paket | Wafer seviyesinde |
| Karar | 640*512 |
| Piksel Boyutu | 12 μm |
| Spektral Yanıt | 8μm~14μm |
| NETD | <40mK |
| Çıkış sinyali | Dahili 14 bitlik ADC |
| Termal tepki süresi | < 12 ms |
| Maks. Çerçeve Hızı | 50Hz |
| Güç tüketimi | < 150mW |
| Boyut ((mm) | 17.3 x 17.3 |
| Ağırlık ((g) | < 2,5 g |
| Çalışma sıcaklığı | -40°C ~ +85°C |
Endüstriyel Uygulamalar
Apex612W soğutulmamış mikrobolometre dedektörü, termografi, güvenlik ve izleme, açık hava, ADAS, akıllı donanım, akıllı bina, akıllı ev, AIoT ve diğer uygulamalarda yaygın olarak kullanılmaktadır.
Bizim Avantajlarımız
- Yüksek duyarlılık ve dünya çapında kızılötesi endüstrisinde önde gelen teknoloji ile mükemmel performans
- Farklı formatlarda ve piksel boyutlarında hem soğutulmamış hem de soğutulmuş IR dedektörleri de dahil olmak üzere çeşitli kızılötesi dedektörler mevcuttur
- Üç üretim hattı ve yıllık milyonlarca dedektöre kadar üretim kapasitesi ile hızlı teslimatı sağlamak için seri üretim
Sık Sorulan Sorular
Soğutulmamış odak düzlemi dizi mikrobolometre nasıl çalışır?
Kızılötesi ışınlı ısı etkisinin prensibini kullanarak, soğutulmamış kızılötesi dedektör kızılötesi radyasyon enerjisini kızılötesi emici malzemelerle ısı enerjisine dönüştürür.Duyarlı malzemenin sıcaklığını arttırmakBu, hassas malzemenin fiziksel parametrelerinde karşılıklı değişikliklere neden olur.nesnelerin tespit edilmesini sağlayacak şekilde tasarlanmış dönüşüm mekanizmaları ile elektrik sinyalleri veya görünür ışık sinyalleri haline dönüştürülen.
Soğutulmamış VOx mikrobolometresinin avantajı nedir?
Soğutulmamış kızılötesi odak düzlemi dedektörleri, entegre Dewar Soğutucu Montajı (IDCA) cihazı gerektirmez ve oda sıcaklığında çalışabilirler.düşük güç tüketimi, küçük boyut, hafif ağırlık, uzun ömür ve düşük maliyet.Yıllar süren geliştirme, soğutulmamış dedektörleri daha geniş uygulama beklentileri ile daha uygun maliyetli hale getirdi..
