384x288 Çözünürlük ve 17μm Piksel Aralığı Uzun Dalga FPA VOx Termal Modüle Sahip Soğutmasız Termal Kamera Çekirdeği
| Menşe yeri | Çin |
|---|---|
| Marka adı | SensorMicro |
| Sertifika | ISO9001:2015; RoHS; Reach |
| Model numarası | COIN417G3 |
| Min sipariş miktarı | 1 parça |
| Fiyat | Pazarlık edilebilir |
| Ödeme koşulları | T/T |
Ürün ayrıntıları
| Çözünürlük | 384x288 / 17μm | Kare Hızı | 25/30/50 Hz |
|---|---|---|---|
| Dijital video | HAM/YUV422 | Analog video | PAL/NTSC |
| NETD | ≤30mK/F1.0/25°C | Spektral Aralık | 8~14μm |
| Vurgulamak | Soğutmasız Termal Kamera Çekirdeği,17μm Termal Kamera Çekirdeği,FPA soğutmasız termal kamera |
||
Ürün Açıklaması

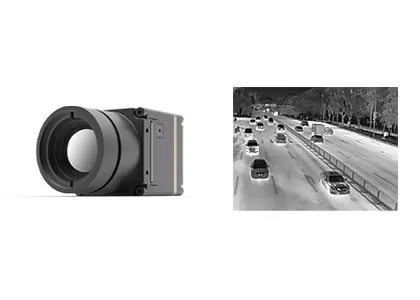

Soğutulmamış Termal Kamera Çekirdek Uzun Dalga FPA 384x288 / 17μm VOx
Ürün Genel Görünümü
COIN417G3 kızılötesi kamera çekirdeği, 384x288 / 17μm wafer seviyesi paketi (WLP) kızılötesi dedektörü, yüksek performanslı sinyal işleme devresini ve görüntü işleme algoritmasını entegre eder.Wafer düzeyinde ambalajlama teknolojisi sayesinde, WLP kızılötesi dedektörü daha basit bir üretim sürecine ve yüksek hacimli ve düşük maliyetli üretim için daha uygun olan entegre edilmesine sahiptir.
COIN417G3 kızılötesi modülü keskin ve net termal görüntü sunumuna, kompakt boyutlara ve düşük maliyete sahiptir.Birleştiricilere, maliyetleri önemli ölçüde düşürerek terminal ürünlere kolayca entegre edilebilen çeşitli olgun ve istikrarlı kızılötesi termal görüntüleme çözümleri sunuyoruz.
Ana Özellikleri
- Kapsamlı İşlevsellik, Maliyet Verimli Tasarım
Gelişmiş görüntü işleme algoritmaları ile yüksek maliyetli ve performanslı wafer seviyesinde ambalaj dedektörü kullanarak geliştirilmiştir. - Olağanüstü Performans, Üstün Görüntüleme
Daha net ve keskin termal görüntüler için tipik NETD≤30mK ve yeni nesil görüntü algoritmaları ile yüksek hassasiyet - Esnek genişleme, hızlı entegrasyon
Çoklu optik lens seçenekleri, USB2.0/DVP/LVDS/BT.656 arayüzlerini destekliyor, seri port kontrolü ile RAW/YUV görüntü verilerini çıkartıyor
Ürün Özellikleri
| Model | COIN417G3 |
| IR Detektörleri Göstericileri | |
| Hassas Malzeme | VOx |
| Karar | 384×288 |
| Piksel Boyutu | 17μm |
| Spektral Yanıt | 8μm ~ 14μm |
| Tipik NETD | ≤30mK/F1.0/25°C |
| Görüntü İşleme | |
| Dijital kare hızı | 25/30/50Hz |
| Başlama Zamanı | 6s |
|
Analog Video
|
PAL/NTSC
|
|
Dijital Video
|
RAW/YUV422
|
| Resim Algoritması | Uyumsuzluk Düzeltmesi (NUC) 3D Gürültü Azaltımı (3DNR) 2 boyutlu gürültü bastırma (DNS) Dinamik Aralık Sıkıştırma (DRC) Kenar Geliştirme (EE) |
| Resim Görüntüsü | 10 Tür (Beyaz Sıcak/Lava/Demir Kırmızı/Sıcak Demir/Tıbbi/Arktik/Gökkuşağı 1/Gökkuşağı 2/Tint/Siyah Sıcak) |
| Bilgisayar Yazılımı | |
| ICC Yazılımı | Kontrol Modülü ve Video Ekranı |
| Elektrikli | |
| Standart Dış Arayüz | 50Pin: DF40C-50DP-0.4V ((51), (HRS,Erkek) |
| Genişleme Kurulu | USB3.0/USB2.0/VPC/USB2.0&VPC |
| İletişim Arayüzü | TTL-232/USB2.0 |
| Dijital Video Arayüzü | DVP8/DVP16/USB2.0/BT.656/LVDS |
| Güçlendirme Voltajı | 4.5~5.5V |
| Tipik Güç Tüketimi | 0.65W |
| Mekanik | |
|
Çıplak çekirdek boyutu ((mm)
|
25.4 mm × 25.4 mm × 16.5 mm
|
| Çıplak çekirdek ağırlığı ((g) | 16.6±1 |
| Çevreye Uyumluluk | |
| Çalışma sıcaklığı | -40°C~+70°C |
| Depolama sıcaklığı | -45°C~+85°C |
| Nemlilik | 5% ~ 95%, yoğunlaşmayan |
| titreşim | Rastgele titreşim, 5.35 gram, 3 eksen |
| Etkisi | Yarım Sinüs Dalgası, 40g/11ms, Çarpışma Yönü X Eksi, 3 kez |
| Sertifikasyon | RoHS2.0/REACH |
| Optik lens | |
| Optik lens | Sabit odağa odaklama: 4.8mm/7mm/9.1mm/13mm/19mm/25mm/35mm |
| Koruma seviyesi | IP67 (Ön lens) |
Endüstriyel Uygulamalar
COIN417G3 kızılötesi kamera çekirdeği Endüstriyel Görme, Güvenlik İzleme, Yangın Söndürme ve Kurtarma, Dışarıda, Makine Görme, ADAS ve daha fazlasında yaygın olarak kullanılır.
Bizim Avantajlarımız
- Zengin ürün çeşitliliği:Çoklu dizi çözünürlükleri, piksel boyutları, dalga bantları ve lens seçenekleri kombinasyonları çeşitli uygulamalar için daha fazla esneklik sağlar.
- Önemli Performans:Açık görüntüleme, kompakt boyut, düşük güç tüketimi, yüksek hassasiyet ve güçlü güvenilirlik, çok çeşitli çevresel zorluklar altında çalışmak için tasarlanmıştır.
- Kolay Entegrasyon:Çoklu arayüz seçenekleri entegrasyonu kolaylaştırır ve birden fazla uygulama alanında hızlı gelişim sağlar.
Sıkça Sorulan Sorular
Kızılötesi termografi nedir?
Termografi, nesne yüzey sıcaklığının tespit edilmesine dayanan yeni ve etkili bir invaziv olmayan teşhis yöntemidir.Bir nesnenin yaydığı kızılötesi (IR) radyasyonu bir sıcaklık dağılım haritası şeklinde kaydedilir ve görselleştirilir.
Kızılötesi termografi ne için kullanılabilir?
Kızılötesi termal görüntüleme, ev incelemeleri yapmak, yapısal kusurları, elektrik hatalarını, mekanik hataları, insanlar ve hayvanlarda fizyolojik değişiklikleri ve daha fazlasını belirlemek için kullanılabilir.
Kızılötesi termografinin avantajları nelerdir?
Yok edici olmayan test için, test etmek kolaydır ve hasar olmadan yanıt vermek hızlıdır, bu da maliyet tasarrufu, iş verimliliğini arttırma ve insan gücü ve ekipman azalmasını azaltma ile sonuçlanır.Tıbbi termografi için, insan vücudunda gizli sorunları bulmak için çok verimli, radyasyon ve ağrı olmadan %100 güvenli, bu da erken sağlık taraması için ideal bir araç haline getiriyor.
