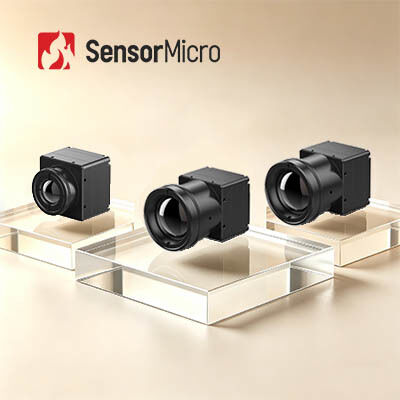

Net Termal Görüntüleme için ≤25mK NETD'ye sahip 640x512 Çözünürlük 12μm Piksel Boyutunda LWIR Kamera Çekirdeği
| Menşe yeri | Çin |
|---|---|
| Marka adı | SensorMicro |
| Sertifika | ISO9001:2015; RoHS; Reach |
| Model numarası | COIN612G2 |
| Min sipariş miktarı | 1 parça |
| Fiyat | Pazarlık edilebilir |
| Ödeme koşulları | T/T |
Ürün ayrıntıları
| Çıplak Çekirdek Boyutu | 25,4 mm × 25,4 mm × 15,7 mm | Çıplak Çekirdek Ağırlığı | 15±1g |
|---|---|---|---|
| Çözünürlük | 640x512 / 12μm | NETD | ≤25mK/F1.0/25°C |
| Spektral Aralık | 8~14μm | Dijital Kare Hızı | 25/30/50 Hz |
| Vurgulamak | 12μM Termal Görüntüleme Çekirdeği,LWIR Termal Görüntüleme Çekirdeği,AIoT Termal Görüntüleme Çekirdeği |
||
Ürün Açıklaması
Net Görüntüleme ve Güvenlik İzleme için LWIR 640x512 / 12μm Termal Görüntüleme Çekirdeği
Ürüne Genel Bakış
COIN612G2, COIN serisi kızılötesi termal kamera modüllerinden biridir. 640×512/12μm ApexCore levha düzeyinde kızılötesi dedektörü, yüksek performanslı sinyal işleme devresini ve gelişmiş görüntü işleme algoritmalarını entegre eder.
COIN612G2 kızılötesi kamera çekirdeği, 25 mK'den az NETD ve 640x512 IR piksel çözünürlükle keskin ve ayrıntılı termal görüntüler sunar. USB 2.0/DVP/LVDS/BT.656 görüntü çıkış arayüzlerini, RAW/YUV görüntü veri çıkışını ve seri bağlantı noktası kontrolünü destekleyen bu hafif, kompakt modül, termal görüntüleme cihazları ve kızılötesi güvenlik kameraları da dahil olmak üzere çeşitli kızılötesi ürünlere kolay yapılandırma ve entegrasyon sağlar.
Ana Özellikler
- Kapsamlı İşlevsellik, Uygun Maliyetli Çözüm:Ana akım FPA'yı gelişmiş görüntü işleme algoritmalarıyla birleştiren NETD ≤25mK'ye sahip yüksek performanslı ApexCore plaka düzeyinde kızılötesi dedektör
- Kompakt Yapı, Hafif Tasarım:Boyutlar: 25,4×25,4×15,7 mm, Ağırlık: 15±1g, Güç tüketimi ≤0,65W
- Çok Yönlü Yapılandırma, Hızlı Entegrasyon:Çoklu lens seçenekleri, USB 2.0/DVP/LVDS/BT.656 arayüzlerini destekler, seri port kontrolü ile RAW/YUV görüntü verileri çıkışı sağlar
Ürün Özellikleri
| Modeli | COIN612G2 |
|---|---|
| IR Dedektör Göstergeleri | |
| Hassas Malzeme | VOx |
| Çözünürlük | 640×512 |
| Piksel Boyutu | 12μm |
| Spektral Tepki | 8μm ~ 14μm |
| Tipik NETD | ≤25mK/F1.0/25°C |
| Görüntü İşleme | |
| Dijital Kare Hızı | 25/30/50 Hz |
| Başlangıç Süresi | 6'lı |
| Analog Video | PAL/NTSC |
| Dijital Video | HAM/YUV422 |
| Görüntü Algoritması | Tekdüzelik Düzeltmesi (NUC) 3D Gürültü Azaltma (3DNR) 2D Gürültü Bastırma (DNS) Dinamik Aralık Sıkıştırma (DRC) Kenar Geliştirme (EE) |
| Görüntü Ekranı | 10 Tür (Sıcak Beyaz/Lav/Demir Kırmızısı/Sıcak Demir/Tıbbi/Arktik/Gökkuşağı 1/Gökkuşağı 2/Renk Tonu/Siyah Sıcak) |
| PC Yazılımı | |
| ICC Yazılımı | Modül Kontrolü ve Video Ekranı |
| Elektrik | |
| Standart Harici Arayüz | 50pin: DF40C-50DP-0.4V(51), (HRS,Erkek) |
| Uzatma Kartı | USB3.0/USB2.0/VPC/USB2.0&VPC |
| İletişim Arayüzü | TTL-232/USB2.0 |
| Dijital Video Arayüzü | DVP8/DVP16/USB2.0/BT.656/LVDS |
| Besleme Gerilimi | 4.5~5.5V |
| Tipik Güç Tüketimi | 0,65W |
| Mekanik | |
| Çıplak Çekirdek Boyutu (mm) | 25,4×25,4×15,7 |
| Çıplak Çekirdek Ağırlığı(g) | 15±1g |
| Çevresel Uyumluluk | |
| Çalışma Sıcaklığı | -40°C~+70°C |
| Depolama Sıcaklığı | -45°~+85° |
| Nem | %5~%95, yoğunlaşmayan |
| Titreşim | 5,35grms, Rastgele Titreşim, 3 eksenli |
| Darbe | Yarım Sinüs Dalgası, 40g/11ms, Darbe Yönü X Ekseni, 3 kez |
| Sertifikasyon | ROHS2.0/REACH |
| Optik Lens | |
| Optik Lens | Sabit Odaklama Atermal: 4,8 mm/7 mm/9,1 mm/13 mm/19 mm/25 mm/35 mm/50 mm/70 mm |
| Koruma Seviyesi | IP67(Ön Lens) |
Endüstriyel Uygulamalar
COIN612G2 soğutmasız FPA LWIR termal kamera modülü, Güvenlik İzleme, Endüstriyel Görüş, Dış Mekan Gözlem, Yangın Söndürme ve Kurtarma, ADAS, Makine Görme ve daha birçok alanda yaygın olarak kullanılmaktadır.
Özelleştirilmiş Hizmetler
- Ürün Özelleştirme:Yapılandırmaları ayarlayın ve algoritmaları sektöre özel gereksinimleri karşılayacak şekilde uyarlayın
- Yerinde Teknik Destek ve Eğitim:Çekirdek müşterilere uygulamalı sistem kurulumu ve operasyonel eğitim sağlayın
- Yeni Ürünler ve Pazarlar için Ortak İnovasyon:Yenilikçi kızılötesi uygulama çözümlerini birlikte geliştirmek için müşterilerle işbirliği yapın
Sıkça Sorulan Sorular
1. Uygun kızılötesi dedektör çözünürlüğü nasıl seçilir?
Bu, ürünlerinizin gerçek ihtiyaçlarına ve uygulamalarına bağlıdır ve fiyat da dikkate alınması gereken bir faktördür. Görüntü kalitesi gereksinimleri yüksek değilse 120x90, 256x192 veya 400x300 gibi daha düşük çözünürlüklü kızılötesi dedektörleri tercih edebilirsiniz. Uzaktan izleme gibi özel amaçlara yönelik çok net görüntüler gerektiren uygulamalar için 1280x1024 yüksek çözünürlüklü kızılötesi dedektörleri seçin.
2. Termal görüntüleme için doğru sözde renk nasıl seçilir?
• Gri beyaz, küçük sıcaklık farklarına sahip hedefler için daha uygundur
• Sorunlu noktaların belirlenmesi gereken sahneler için kırmızı ve mavi daha uygundur
• Demir kırmızısı enerji endüstrisi için standart renk paletidir
Not: Hangi paleti seçerseniz seçin termal sıcaklık ölçümleri değişmeyecektir.
3. Uygun kızılötesi termal kamera lensi nasıl seçilir?
• Standart lens normal hedefleri uygun mesafeden karşılayabilir
• Telefoto lens, uzun mesafelerden görülmesi gereken nispeten küçük hedefler için uygundur
• Yakın mesafelerdeki nesnelerin daha fazla ayrıntısını görmek için geniş açılı mercek daha iyidir
• Makro lens, çip devreleri gibi yakın mesafelerdeki çok küçük hedeflerin görüntülenmesi için tasarlanmıştır
