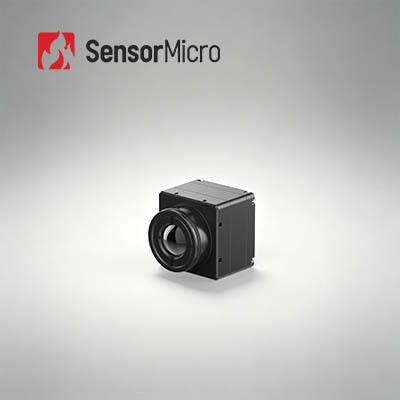

Kompakt Tasarım 384x288 17μm COIN417RG3 Radyometrik Fonksiyonlu Soğutulmamış Isı Kamera Çekirdekleri
| Menşe yeri | Çin |
|---|---|
| Marka adı | SensorMicro |
| Sertifika | ISO9001:2015; RoHS; Reach |
| Model numarası | COIN417RG3 |
| Min sipariş miktarı | 1 parça |
| Fiyat | Pazarlık edilebilir |
| Ödeme koşulları | T/T |
Ürün ayrıntıları
| Çözünürlük | 384x288/17μm | Sıcaklık | -20°C~+550°C (Özelleştirilebilir) |
|---|---|---|---|
| NETD | ≤30mK | Spektral Aralık | 8~14μm |
| Dijital Kare Hızı | 25/30/50 Hz | Tipik Güç Tüketimi | 0,65W |
| Vurgulamak | 400x300 Kompakt Termal Kamera,Kompakt Termal Kamera Çekirdeği Soğutmasız |
||
Ürün Açıklaması

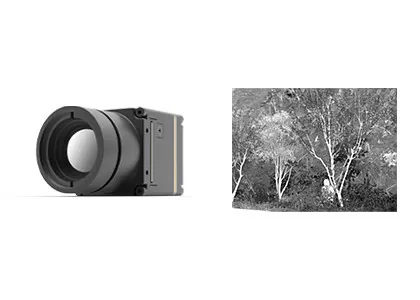

Kompakt Tasarım 384x288 17μm COIN417RG3 Soğutulmamış Termal Kamera çekirdeği
Ürün Genel Görünümü
COIN417RG3 soğutulmamış kızılötesi modülü, 384*288 çözünürlüğü ve 17μm piksel boyutu ile tamamen optimize edilmiş SWaP-C wafer level paketi (WLP) kızılötesi görüntüleme dedektörünü kullanır.Ayrıca endüstriyel sıcaklık ölçümü için -20 °C'den 550 °C'ye kadar ölçüm aralığı ile isteğe bağlı bir termografik fonksiyona sahiptir.
Wafer düzeyinde ambalajlama teknolojisi sayesinde, WLP kızılötesi dedektörü daha basit üretim sürecine ve daha kolay entegrasyona sahiptir, bu da yüksek hacimli ve düşük maliyetli üretim için uygundur.
COIN417RG3 kızılötesi modülü keskin ve net termal görüntü sunumuna, kompakt boyutlara ve düşük maliyete sahiptir.Çeşitli endüstri standardı arayüzleri ile hafif ve esnek tasarımı kızılötesi uygulamalarda popüler hale getirir.
Ana Özellikleri
Kapsamlı Özellikler, Ucuz
- Ucuz maliyetli soğutulmamış IR dedektörleri temelinde geliştirilmiştir
- Görüntü kalitesini artırmak için gelişmiş görüntü işleme algoritmaları ile entegre
- Yüksek sıcaklık ölçüm doğruluğu ±2°C veya ±2%, -20°C'den 150°C'ye ve 100°C'den 550°C'ye kadar sıcaklık aralıklarını destekler, genişletilmiş aralıklar için özelleştirilebilir
Esnek genişleme, hızlı entegrasyon
- Çeşitli uygulama ihtiyaçlarını karşılamak için mevcut birden fazla optik lens seçeneği
- USB2.0/DVP/LVDS/BT dahil olmak üzere birden fazla çıkış modunu destekler.656
- Serial port kontrolü ile RAW/YUV görüntü verisi çıkışları
Ürün Özellikleri
| Model | COIN417RG3 |
|---|---|
| IR Detektörleri Göstericileri | |
| Hassas Malzeme | VOx |
| Karar | 384*288 |
| Piksel Boyutu | 17μm |
| Spektral Yanıt | 8μm ~ 14μm |
| Tipik NETD | ≤ 30mK |
| Görüntü İşleme | |
| Dijital kare hızı | 25/30/50Hz |
| Başlama Zamanı | 6s |
| Analog Video | PAL/NTSC |
| Dijital Video | RAW/YUV422 |
| Resim Algoritması | Uyumsuzluk Düzeltmesi (NUC) 3D Gürültü Azaltımı (3DNR) 2 boyutlu gürültü bastırma (DNS) Dinamik Aralık Sıkıştırma (DRC) Kenar Geliştirme (EE) |
| Resim Görüntüsü | 10 Tür (Beyaz Sıcak/Lava/Demir Kırmızı/Sıcak Demir/Tıbbi/Arktik/Gökkuşağı 1/Gökkuşağı 2/Tint/Siyah Sıcak) |
| Bilgisayar Yazılımı | |
| ICC Yazılımı | Kontrol Modülü ve Video Ekranı |
| Elektrikli | |
| Standart Dış Arayüz | 50Pin: DF40C-50DP-0.4V ((51), (HRS,Erkek) |
| Genişleme Kurulu | USB3.0/USB2.0/VPC/USB2.0&VPC |
| İletişim Arayüzü | TTL-232/USB2.0 |
| Dijital Video Arayüzü | DVP8/DVP16/USB2.0/BT.656/LVDS |
| Güçlendirme Voltajı | 4.5~5.5V |
| Tipik Güç Tüketimi | 0.65W |
| Sıcaklık Ölçümü | |
| Çalışma sıcaklığı | -10°C~+50°C |
| Sıcaklık ölçüm aralığı | -20°C~+150°C, 100°C~+550°C |
| Sıcaklık ölçüm doğruluğu | ±2°C / ±2%'den büyük |
| Kısmi sıcaklık ölçümü | Sıcaklık ölçüm alanlarının maksimum, asgari ve ortalama destek çıkışı değerleri |
| SDK | Android/Windows/Linux; Video Akışı Analizi ve Gri'den Sıcaklığa Dönüştürme |
| Mekanik | |
| Çıplak çekirdek boyutu ((mm) | 25.4 çarpı 25.4 çarpı 16.5 |
| Çıplak çekirdek ağırlığı ((g) | 16.6±1 |
| Çevreye Uyumluluk | |
| Çalışma sıcaklığı | -40°C~+70°C |
| Depolama sıcaklığı | -45°C~+85°C |
| Nemlilik | 5% ~ 95%, yoğunlaşmayan |
| titreşim | Rastgele titreşim, 5.35 gram, 3 eksen |
| Etkisi | Yarım Sinüs Dalgası, 40g/11ms, Çarpışma Yönü 3 Eksen, 6 Yönü |
| Sertifikasyon | RoHS2.0/REACH |
| Optik lens | |
| Optik lens | Sabit odağa odaklama: 4.8mm/7mm/9.1mm/13mm/19mm/25mm |
| Koruma seviyesi | IP67 (Ön lens) |
Endüstriyel Uygulamalar
Termografi
Güvenlik ve İzleme
Açık havada
Yangın Söndürme ve Kurtarma
- Evet.
Akıllı donanım
ADAS
Standart Hizmet
- Tam belgelendirme:Ürün kılavuzları, kurulum kılavuzları ve seçim referansları.
- Gelişim ve Test Yardımları:Örnek Entegre Test, performans değerlendirmesi ve parametre doğrulama kolaylaştırıldı.
- Gelişmiş Geliştirici Aracı:SDK'lar, API'ler, algoritmalar ve derin entegrasyon için hata ayıklama araçları.
- Uzaktan Teknik Destek:24/7 destek hızlı yanıt ve kritik sorunların zamanında çözümü.
- Garanti:Orijinal parçalar ve en iyi performansı geri getirmek için sıkı bir süreç uygulanması.
Sıkça Sorulan Sorular
Kızılötesi termal görüntüleme nedir?
Kızılötesi termal görüntüleme, nesneler hakkında bilgi toplamak için kızılötesi radyasyonu ve termal enerjiyi kullanan bir yöntemdir.Görünmez kızılötesi radyasyonu, hedef yüzeyin sıcaklık dağılımıyla görünür kızılötesi termal görüntüye dönüştürür.Farklı nesneler ve hatta aynı nesnenin farklı parçaları farklı radyasyon yeteneğine ve kızılötesi yansıma gücüne sahiptir.
Kızılötesi görüntüleme ne için kullanılabilir?
- Gece görüşü
- Arama ve kurtarma
- Yok edici olmayan test
- Epidemi önleme
- Termografi
- Güvenlik ve izleme
- Yangın söndürme
Termal görüntüleme modülü nedir?
Bir termal görüntüleme modülü genellikle bir kızılötesi dedektör, kızılötesi lens ve yazılım ve algoritma gömülü donanım elektronikten oluşur.
