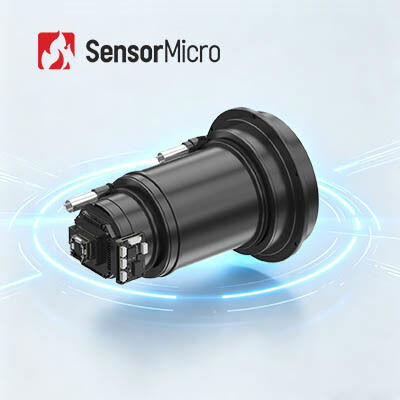

Yüksek çözünürlüklü gözetleme için 1280x1024 çözünürlüğü ve kapaksız tasarımlı VOx Soğutmamış Termal Kamera Modülü

  • VOx Uncooled Thermal Camera Module with 1280x1024 Resolution and Shutterless Design for High-Definition Surveillance
Menşe yeri Wuhan, Hubei Eyaleti, Çin
Marka adı SensorMicro
Sertifika ISO9001:2015; RoHS; Reach
Model numarası iSE1212
Min sipariş miktarı 1 parça
Fiyat Pazarlık edilebilir
Ödeme koşulları T/T
Ürün ayrıntıları
Çözünürlük 1280x1024/12μm NETD ≤30mK
Spektral Aralık 8~14μm Dijital Kare Hızı 25Hz/30Hz/50Hz
Görüntü Yönü Yatay/Dikey/Çapraz İletişim Arayüzü TTL-232/USB
Vurgulamak

1280x1024 Uzun Dalga Kızılötesi Kamera

,

12μm Uzun Dalga Kızılötesi Kamera Çekirdeği
Mesaj bırakın
Ürün Açıklaması
Gözetleme için VOx Soğutmasız LWIR 1280x1024/12μm Termal Kamera Modülü
Ürüne Genel Bakış

1280×1024/12μm seramik ambalaj dedektörüyle geliştirilen bu megapiksel termal görüntüleme kamerası çekirdeği, standart ürünlere kıyasla daha geniş görüş alanı, genişletilmiş algılama aralığı ve gelişmiş hedef görüntüleme ayrıntılarıyla üstün performans sunar. Deklanşörsüz tasarım, gözlem sırasında görüntü takılmalarını ve gürültüyü ortadan kaldırır.

iSE1212, süper çözünürlüklü algoritmalar, resim içinde resim, özelleştirilebilir OSD, uyku modu, elektronik yakınlaştırma ve çoklu video arayüzleri gibi gelişmiş özellikleri destekler. Kolay entegrasyona yönelik çeşitli lens seçenekleriyle üst düzey kızılötesi uygulamalar için olağanüstü görüntüleme performansı sağlar.

Temel Özellikler
  • Yüksek Tanımlı Görüntüleme:Sorunsuz, gecikmesiz performansa, daha geniş görüş alanına, daha büyük açı kapsamına ve genişletilmiş algılama aralığına sahip megapiksel termal görüntüleme
  • Perdesiz Çalışma:Deklanşör kalibrasyonuna gerek olmaması, görüntü takılmalarını ortadan kaldırır ve hedef tespitini önlemek için sessiz çalışmayı mümkün kılar
  • Gelişmiş İşlevsellik:Süper çözünürlüklü algoritmaları, resim içinde resim, özelleştirilebilir OSD'yi, uyku modunu, tek tıklamayla kalibrasyonu ve çeşitli Mikro OLED ekranlarla uyumluluğu destekler
  • Kolay Entegrasyon:Esnek sistem entegrasyonu ve ikincil geliştirme için çok çeşitli optik lensler ve genişletilmiş bileşenlerle uyumludur
Teknik Özellikler
Modeli iSE1212
IR Dedektör Göstergeleri
Hassas Malzeme VOx
Çözünürlük 1280×1024
Piksel Boyutu 12μm
Spektral Tepki 8μm ~ 14μm
Tipik NETD ≤30mK
Görüntü İşleme
Etkili Pikseller 1280×1024
Dijital Kare Hızı 25Hz/30Hz/50Hz
Başlangıç ​​Süresi 7'ler
Dijital Video YUV420/YUV422/RGB888/RAW
Görüntü Algoritması NUC/DRC/DNS/DDE/SFFC
Perdesiz Destekleniyor
Görüntü Ekranı 10 Tür (Sıcak Beyaz/Lav/Demir Kırmızısı/Sıcak Demir/Tıbbi/Arktik/Gökkuşağı 1/Gökkuşağı 2/Renk Tonu/Siyah Sıcak)
Görüntü Yönü Yatay/Dikey/Çapraz
Dijital Yakınlaştırma 1x/2x/4x/8x
Görüntü Parlaklığı Otomatik/Manuel
Görüntü Kontrastı Otomatik/Manuel
Tazminat Modu Manuel
retikül Destekleniyor
Sistem İşlevi
Uyku Modu Destekleniyor
Menü Ayarı Özelleştirilebilir
Menü Dili Çince / İngilizce
Ofset kalibrasyonu Destekleniyor
Tuş takımları ≥4(Düğme işlevleri özelleştirilebilir)
OLED Sürüş
I2C, 16bit/24bit Paralel Bağlantı Noktası, datavalid ve diğer sürücü ekranı sinyallerini destekler
Doğrudan Tahrikli Mikro OLED MDP03/Mikro OLED MDP02/OLiGHTEK SVGA060/Sony ECX334A
MIPI ekran sinyallerini destekler ve doğrudan IBOE VX039FHP-NH4 ekranını çalıştırabilir.
PC Yazılımı
Bilgisayar Yazılımı Modül Kontrolü ve Video Ekranı
Elektrik
Standart Harici Arayüz 50pin: BP040SB-50-0114-B-R0
İletişim Arayüzü TTL-232/USB
Dijital Video Arayüzü DVP16/BT.1120/USB3.0/MIPI-DSI-4LANE
Uzatma Bileşenleri USB3.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE
Elektrik Arayüzü
Besleme Gerilimi 2.7V~5.3V
Tipik Güç Tüketimi 1,2W@25Hz@23±3°C
Mekanik/Lens
Çıplak Çekirdek Boyutu (mm) 38×39×28 68×69×30,2
Çıplak Çekirdek Ağırlığı(g) 65±3 88,5±3
Optik Lens Sabit Odaklı Atermal: 14mm/19mm/25mm/35mm Sabit Odaklı Atermal: 50mm/100mm
Motorlu Lens: 75mm/100mm/150mm
Sürekli Yakınlaştırma: 15~100mm / 25~75mm / 28~90mm / 30~180mm / 25~225mm / 30~300mm
Deklanşör Bileşenleri İsteğe bağlı
Koruma Seviyesi IP67(Ön Lens)
Çevresel Uyumluluk
Çalışma Sıcaklığı -40°C~+70°C
Depolama Sıcaklığı -45°~+85°
Nem %5~%95, yoğunlaşmayan
Titreşim 5,35g, Rastgele Titreşim, 3 eksenli
Darbe Yarım Sinüs Dalgası, 40g/11ms, Darbe Yönü X Ekseni, 3 kez 500g@1ms
Sertifikasyon ROHS2.0/REACH
Endüstriyel Uygulamalar

iSE1212 kızılötesi görüntüleme modülü aşağıdaki alanlarda yaygın olarak kullanılır:

  • Endüstriyel Vizyon
  • İtfaiye ve Kurtarma
  • Güvenlik Gözetimi
  • Dış Mekan Gözlemi
  • Makine Görüşü
  • Tüketici Elektroniği
Çekirdek Teknoloji

Güçlü Ar-Ge Yetenekleri:SensorMicro, antimonid bazlı Tip-II süper kafes (T2SL) soğutmalı kızılötesi dedektörleri araştıran, seri üretime ve mühendislik uygulamalarına öncülük eden, Ar-Ge ve üst düzey gelişmiş cihazların üretiminde kanıtlanmış yetenekleriyle Çin'in en eski şirketlerinden biridir.

Lider Teknolojik Başarılar:Geniş formatlı dizi, küçük piksel, yüksek sıcaklıkta çalışma, minyatürleştirme, yüksek performans ve düşük güç tüketiminde çok ileride, SWaP³ teknolojisinin gelişim trendine öncülük ediyor.

Komple Tedarik Zinciri:Çip tasarımı ve soğutucu üretiminden yüksek vakumlu paketleme süreçlerine kadar entegre teknolojiyle istikrarlı tedarik zinciri, güvenilir kalite ve önemli maliyet avantajları elde ediliyor.

Sıkça Sorulan Sorular
Kızılötesi dedektörler/termal kamera çekirdekleri hangi endüstrilerde kullanılabilir?

Termal kamera modüllerimiz aşağıdakiler de dahil olmak üzere birçok sektörde yaygın olarak kullanılmaktadır:

  • Termografi: Güç Bakımı, Makine Görme, Bina HVAC, Metalurji Petrokimya, Kestirimci Bakım, Salgın Önleme
  • Güvenlik ve İzleme: Güvenli Şehir, Altyapı İzleme, Sınır Güvenliği, Denizde Seyir, Maden Güvenliği
  • Yangınla Mücadele ve Kurtarma: Orman Yangınını Önleme, Yangın Önleme, Arama ve Kurtarma
  • İHA'ların yükü: Ekipman Denetimi, Uygulama ve Kurtarma, Yangınla Mücadele Uygulaması, Hayvan Gözlemi
  • Kişisel Görüş: Açık Havada Eğlence, Hayvan Gözlemi, İcra Devriyesi
  • ADAS: Otonom Sürüş, Gelişmiş Sürücü Asistan Sistemi, Özel Araçlar
  • AIoT: Akıllı Ev, Akıllı Donanım, Akıllı Bakım, Robotlar
  • Diğerleri: Gelişmiş Uçuş Görüş Sistemi, Gaz Algılama, Tarım ve Otlatma, Bilimsel Araştırma
