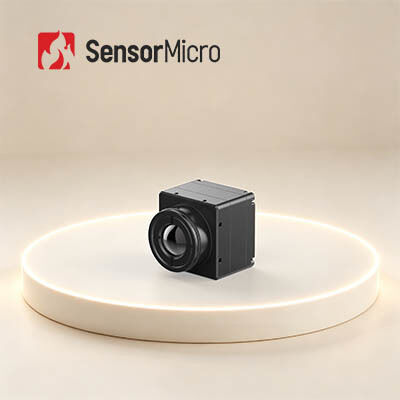

384x288/17μm Termal Kamera Çekirdekleri Endüstriyel Uygulamalar için ±2°C veya ±2% sıcaklık doğruluğu ile

  • 384x288/17μm Thermal Camera Core with ±2℃ or ±2% Temperature Accuracy for Industrial Applications
Menşe yeri Çin
Marka adı SensorMicro
Sertifika ISO9001:2015; RoHS; Reach
Model numarası COIN417RG3
Min sipariş miktarı 1 parça
Fiyat Pazarlık edilebilir
Ödeme koşulları T/T
Ürün ayrıntıları
Çözünürlük 384x288 / 17μm Sıcaklık Doğruluğu ±2℃ veya ±2%
NETD ≤30mK Spektral Aralık 8~14μm
Dijital Kare Hızı 25/30/50 Hz Tipik Güç Tüketimi 0,65W
Vurgulamak

640x512 Termal Kamera Çekirdeği

,

GST Termal Kamera Çekirdeği
Mesaj bırakın
Ürün Açıklaması
384x288/17µm Endüstriyel Sıcaklık Ölçümü için Termal Kamera Çekirdeği
Ürün Genel Bakışı

COIN417RG3, COIN-R serisi soğutmasız kızılötesi modüllerden biridir. 384x288/17µm soğutmasız kızılötesi dedektör, profesyonel sinyal işleme devresi ve görüntü işleme algoritmasından oluşur.

Bu soğutmasız kızılötesi termal görüntüleme modülü, endüstriyel termal görüntüleme ve sıcaklık ölçümü alanlarında kullanılır. Sıcaklık aralığı, endüstriyel termografinin özel gereksinimlerini karşılamak ve net kızılötesi termal görüntüler sunmak için özelleştirilebilir.

Endüstriyel sıcaklık ölçümü için yeni bir vizyon açmaya kararlıyız. Kızılötesi sıcaklık ölçümünde yılların teknik birikimi ve pratik deneyimiyle, kapsamlı makine termal görüntüleme vizyon çözümleri sunuyoruz.

Ana Özellikler
Kapsamlı Özellikler, Maliyet Etkin
  • Maliyet etkin soğutmasız IR dedektörlere dayalı olarak geliştirilmiştir
  • Görüntü kalitesini artırmak için gelişmiş görüntü işleme algoritmalarıyla entegre edilmiştir
  • ±2°C veya ±2%'ye kadar yüksek sıcaklık ölçüm doğruluğu, -20°C ila 150°C ve 100°C ila 550°C sıcaklık aralıklarını destekler, genişletilmiş aralıklar için özelleştirilebilir
Esnek Uzatma, Hızlı Entegrasyon
  • Çeşitli uygulama ihtiyaçlarını karşılamak için birden fazla optik lens seçeneği mevcuttur
  • USB2.0/DVP/LVDS/BT.656 dahil olmak üzere birden fazla çıkış modunu destekler
  • Seri port kontrolü ile RAW/YUV görüntü verileri çıktısı verir
Ürün Özellikleri
Model COIN417RG3
IR Dedektör Göstergeleri
Hassas Malzeme VOx
Çözünürlük 384*288
Piksel Boyutu 17µm
Spektral Tepki 8µm ~ 14µm
Tipik NETD ≤30mK
Görüntü İşleme
Dijital Kare Hızı 25/30/50Hz
Başlangıç Süresi 6s
Analog Video PAL/NTSC
Dijital Video RAW/YUV422
Görüntü Algoritması Düzensizlik Düzeltme (NUC)
3D Gürültü Azaltma (3DNR)
2D Gürültü Bastırma (DNS)
Dinamik Aralık Sıkıştırma (DRC)
Kenar Keskinleştirme (EE)
Görüntü Ekranı 10 Tür (Beyaz Sıcak/Lav/Demir Kırmızısı/Sıcak Demir/Tıbbi/Arktik/Gökkuşağı 1/Gökkuşağı 2/Ton/Siyah Sıcak)
PC Yazılımı
ICC Yazılımı Modül Kontrolü ve Video Görüntüleme
Elektriksel
Standart Harici Arayüz 50Pin: DF40C-50DP-0.4V(51), (HRS, Erkek)
Uzatma Kartı USB3.0/USB2.0/VPC/USB2.0&VPC
İletişim Arayüzü TTL-232/USB2.0
Dijital Video Arayüzü DVP8/DVP16/USB2.0/BT.656/LVDS
Besleme Gerilimi 4.5~5.5V
Tipik Güç Tüketimi 0.65W
Sıcaklık Ölçümü
Çalışma Sıcaklığı -10°C~+50°C
Sıcaklık Ölçüm Aralığı -20°C~+150°C, 100°C~+550°C
Sıcaklık Ölçüm Doğruluğu ±2°C / ±2%'nin büyük olanı
Kısmi Sıcaklık Ölçümü Sıcaklık ölçüm alanlarının maksimum, minimum ve ortalama değerlerinin çıktısını destekler
SDK Android/Windows/Linux; Gri'den Sıcaklığa Video Akışı Analizi ve Dönüşümü Gerçekleştirme
Mekanik
Çıplak Çekirdek Boyutu(mm) 25.4*25.4*16.5
Çıplak Çekirdek Ağırlığı(g) 16.6±1
Çevresel Uyumluluk
Çalışma Sıcaklığı -40°C~+70°C
Depolama Sıcaklığı -45°C~+85°C
Nem 5%~95%, yoğuşmasız
Titreşim Rastgele Titreşim, 5.35grms, 3 eksen
Darbe Yarım Sinüs Dalgası, 40g/11ms, Darbe Yönü 3 Eksen, 6 Yön
Sertifikasyon ROHS2.0/REACH
Optik Lens
Optik Lens Sabit Odak Atermal: 4.8mm/7mm/9.1mm/13mm/19mm/25mm
Koruma Seviyesi IP67 (Ön Lens)
Endüstriyel Uygulamalar

COIN417RG3 termal modülü, Elektrik Gücü Denetimi, Makine Görüşü, Bina HVAC Güvenlik ve İzleme, Dış Ortam, Yangın Söndürme ve Kurtarma, Kolluk Kuvvetleri ve Kurtarma vb. alanlarda yaygın olarak kullanılmaktadır.

Kızılötesi Algılama Alanında Güvenilir Ortağınız
  • Derin Teknik Uzmanlık: Kızılötesi sensör teknolojisinin araştırma, geliştirme ve uygulamasında uzun yıllara dayanan deneyimimizle, çip tasarımı, wafer üretimi, paketleme ve test etme ve sistem entegrasyonu alanlarında güçlü yeteneklere sahibiz.
  • Yeniliğe Odaklanma: Termal görüntülemede teknolojik atılımlar yapmaya, NETD, SWaP ve çalışma sıcaklığında sınırları sürekli zorlamaya kararlıyız.
  • Çeşitlendirilmiş Ürün Portföyü: Bağımsız Ar-Ge ve birden fazla teknik yol ile desteklenen, çeşitli endüstriler için kapsamlı kızılötesi algılama bileşenleri sunuyoruz.
  • Titiz Güvenilirlik Doğrulaması: Sağlam kalite yönetim sistemleri tarafından desteklenen ürünlerimiz, uzun vadeli kararlılık ve güvenilirlik sağlamak için birden fazla test prosedüründen geçer.
  • Profesyonel Teknik Destek: Mühendislik ekibimiz, sistem entegrasyonunu hızlandırmak, verimliliği artırmak ve pazara sunma süresini kısaltmak için müşterilerle yakın çalışır.
Sıkça Sorulan Sorular
Soğutmasız ve soğutmalı IR dedektörler arasındaki fark nedir?

Piyasada şu anda iki tür kızılötesi termal görüntüleme sensörü bulunmaktadır: soğutmalı ve soğutmasız.

Soğutmasız IR dedektörler ortam sıcaklığında çalışır. Yarı iletken endüstrisi teknolojisine dayanarak, küçük boyutlu ve düşük maliyetli olarak büyük hacimlerde üretilebilirler. Soğutmasız IR dedektörler, taşınabilir/el tipi/mobil cihazlarda yaygın olarak kullanılır.

Soğutmalı IR dedektörler, kriyojenik soğutucular tarafından desteklenen aşırı düşük sıcaklıklarda tutulan birimlere paketlenir. Karmaşık soğutma sistemleri nedeniyle soğutmasız sensörlerden daha büyük, daha pahalı ve daha az güvenilirdirler. Ancak, soğutmalı sistemler inanılmaz derecede hassastır ve genellikle uzun menzilli görevleri başarmak için uzun odak uzaklıklı optiklerle çalışırlar.
