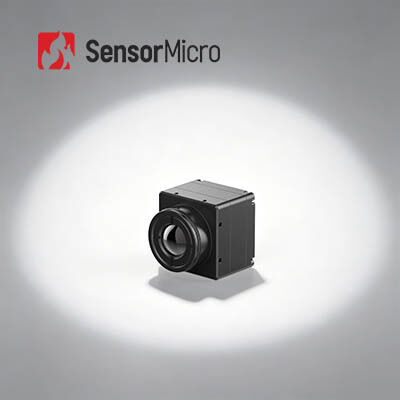

Endüstriyel uygulamalar için termografi ve ≤30mK NETD ile 384x288/17μm soğutulmamış LWIR Isı Görüntüleme Modülü
| Menşe yeri | Çin |
|---|---|
| Marka adı | SensorMicro |
| Sertifika | ISO9001:2015; RoHS; Reach |
| Model numarası | COIN417RG3 |
| Min sipariş miktarı | 1 parça |
| Fiyat | Pazarlık edilebilir |
| Ödeme koşulları | T/T |
Ürün ayrıntıları
| Çözünürlük | 384x288 / 17μm | NETD | ≤30mK |
|---|---|---|---|
| Spektral Aralık | 8~14μm | Dijital Kare Hızı | 25/30/50 Hz |
| Tipik Güç Tüketimi | 0,65W | Besleme Gerilimi | 4.5~5.5V |
| Vurgulamak | LWIR Termal Görüntüleme Sensör Modülü,Soğutulmamış Termal Görüntüleme Sensör Modülü,30mK Termal Görüntüleme Sensör Modülü |
||
Ürün Açıklaması

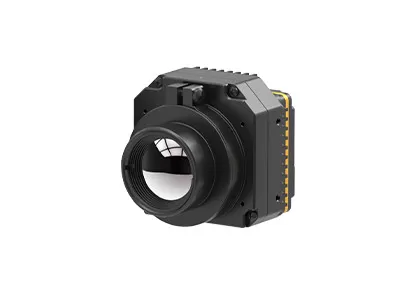

Soğutulmamış LWIR Termal Görüntüleme Modülü 384x288/17μm Termografi ile
Ürün Genel Görünümü
COIN417RG3, SensorMicro tarafından geliştirilen COIN-R serisi soğutulmamış termal IR kamera modüllerinden biridir. 384x288 / 17μm soğutulmamış kızılötesi dedektörden, tam seri optik bileşenlerden,profesyonel sinyal işleme devri ve görüntü işleme algoritması.
Bu soğutulmamış kızılötesi termal görüntüleme modülü endüstriyel termal görüntüleme ve sıcaklık ölçümü alanında uygulanmaktadır.Sıcaklık aralığı özel endüstriyel termografi gereksinimlerini karşılamak için özelleştirilebilirYüksek hassasiyeti, istikrarı ve çoklu standart arayüzleri farklı entegrasyon ihtiyaçlarını karşılar.
COIN417RG3 kızılötesi kamera modülü kızılötesi termal görüntüleme uygulamalarında yaygın olarak kullanılabilir.Kısa ikincil geliştirme döngüsü ve uygun fiyatlandırma, OEM müşterileri için ideal bir seçim haline getiriyor.
Ana Özellikleri
- Kapsamlı Özellikler, Ucuz
- Ucuz maliyetli soğutulmamış IR dedektörleri temelinde geliştirilmiştir
- Görüntü kalitesini artırmak için gelişmiş görüntü işleme algoritmaları ile entegre
- Yüksek sıcaklık ölçüm doğruluğu ±2°C veya ±2%, -20°C ile 150°C ve 100°C ile 550°C arasında sıcaklık aralıklarını destekler, genişletilmiş aralıklar için özelleştirilebilir
- Esnek genişleme, hızlı entegrasyon
- Çeşitli uygulama ihtiyaçlarını karşılamak için mevcut birden fazla optik lens seçeneği
- USB2.0/DVP/LVDS/BT dahil olmak üzere birden fazla çıkış modunu destekler.656
- Serial port kontrolü ile RAW/YUV görüntü verisi çıkışları
Ürün Özellikleri
| Model | COIN417RG3 |
|---|---|
| IR Detektörleri Göstericileri | |
| Hassas Malzeme | VOx |
| Karar | 384*288 |
| Piksel Boyutu | 17μm |
| Spektral Yanıt | 8μm ~ 14μm |
| Tipik NETD | ≤ 30mK |
| Görüntü İşleme | |
| Dijital kare hızı | 25/30/50Hz |
| Başlama Zamanı | 6s |
| Analog Video | PAL/NTSC |
| Dijital Video | RAW/YUV422 |
| Resim Algoritması | Uyumsuzluk Düzeltmesi (NUC) 3D Gürültü Azaltımı (3DNR) 2 boyutlu gürültü bastırma (DNS) Dinamik Aralık Sıkıştırma (DRC) Kenar Geliştirme (EE) |
| Resim Görüntüsü | 10 Tür (Beyaz Sıcak/Lava/Demir Kırmızı/Sıcak Demir/Tıbbi/Arktik/Gökkuşağı 1/Gökkuşağı 2/Tint/Siyah Sıcak) |
| Bilgisayar Yazılımı | |
| ICC Yazılımı | Kontrol Modülü ve Video Ekranı |
| Elektrikli | |
| Standart Dış Arayüz | 50Pin: DF40C-50DP-0.4V ((51), (HRS,Erkek) |
| Genişleme Kurulu | USB3.0/USB2.0/VPC/USB2.0&VPC |
| İletişim Arayüzü | TTL-232/USB2.0 |
| Dijital Video Arayüzü | DVP8/DVP16/USB2.0/BT.656/LVDS |
| Güçlendirme Voltajı | 4.5~5.5V |
| Tipik Güç Tüketimi | 0.65W |
| Sıcaklık Ölçümü | |
| Çalışma sıcaklığı | -10°C~+50°C |
| Sıcaklık ölçüm aralığı | -20°C~+150°C, 100°C~+550°C |
| Sıcaklık ölçüm doğruluğu | ±2°C / ±2%'den büyük |
| Kısmi sıcaklık ölçümü | Sıcaklık ölçüm alanlarının maksimum, asgari ve ortalama destek çıkışı değerleri |
| SDK | Android/Windows/Linux; Video Akışı Analizi ve Gri'den Sıcaklığa Dönüştürme |
| Mekanik | |
| Çıplak çekirdek boyutu ((mm) | 25.4 çarpı 25.4 çarpı 16.5 |
| Çıplak çekirdek ağırlığı ((g) | 16.6±1 |
| Çevreye Uyumluluk | |
| Çalışma sıcaklığı | -40°C~+70°C |
| Depolama sıcaklığı | -45°C~+85°C |
| Nemlilik | 5% ~ 95%, yoğunlaşmayan |
| titreşim | Rastgele titreşim, 5.35 gram, 3 eksen |
| Etkisi | Yarım Sinüs Dalgası, 40g/11ms, Çarpışma Yönü 3 Eksen, 6 Yönü |
| Sertifikasyon | RoHS2.0/REACH |
| Optik lens | |
| Optik lens | Sabit odağa odaklama: 4.8mm/7mm/9.1mm/13mm/19mm/25mm |
| Koruma seviyesi | IP67 (Ön lens) |
Endüstriyel Uygulamalar
COIN417RG3 termal kamera modülü, elektrik enerjisi denetimi, makine görüşü, bina HVAC güvenliği ve izleme, açık hava, yangın söndürme ve kurtarma, kanun uygulama ve kurtarma,ADAS vb..
Kızılötesi Algılama İşinde Güvenilir Ortağınız
Derin Teknik Uzmanlık
Kızılötesi sensör teknolojisinin araştırılması, geliştirilmesi ve uygulanmasında uzun yılların tecrübesiyle çip tasarımı, wafer imalatı,Paketleme ve testSağlam temellerimiz, değişen piyasa taleplerini karşılayan yenilikçi ve güvenilir ürünleri sürekli olarak sunmamızı sağlar.
Kızılötesi sensör teknolojisinin araştırılması, geliştirilmesi ve uygulanmasında uzun yılların tecrübesiyle çip tasarımı, wafer imalatı,Paketleme ve testSağlam temellerimiz, değişen piyasa taleplerini karşılayan yenilikçi ve güvenilir ürünleri sürekli olarak sunmamızı sağlar.
Kızılötesi algılama alanında yenilik ve pratik uygulamaya odaklandı
Termal görüntüleme alanında teknolojik atılımlara yol açmaya kararlıyız, sürekli olarak NETD, SWaP ve çalışma sıcaklığında sınırları zorluyoruz.Ürünlerimiz güvenlik alanındaki uygulamalarda sürekli liderlik ediyor., endüstriyel izleme, akıllı sistemler ve daha fazlası.
Termal görüntüleme alanında teknolojik atılımlara yol açmaya kararlıyız, sürekli olarak NETD, SWaP ve çalışma sıcaklığında sınırları zorluyoruz.Ürünlerimiz güvenlik alanındaki uygulamalarda sürekli liderlik ediyor., endüstriyel izleme, akıllı sistemler ve daha fazlası.
Çeşitli Ürün Portföyü
Bağımsız Ar-Ge ve çoklu teknik yollarla desteklenen,Çok çeşitli endüstriler için özel çözümler sağlayan hem soğutulmuş hem de soğutulmamış kapsamlı bir kızılötesi algılama bileşenleri yelpazesi sunuyoruz..
Bağımsız Ar-Ge ve çoklu teknik yollarla desteklenen,Çok çeşitli endüstriler için özel çözümler sağlayan hem soğutulmuş hem de soğutulmamış kapsamlı bir kızılötesi algılama bileşenleri yelpazesi sunuyoruz..
Sıkı güvenilirlik doğrulama kalite güvencesini sağlar
Güçlü bir kalite yönetim sistemiyle desteklenen ürünlerimiz, uzun vadeli istikrar ve güvenilirliği sağlamak için üretim boyunca birden fazla test prosedürüne tabi tutulur.
Güçlü bir kalite yönetim sistemiyle desteklenen ürünlerimiz, uzun vadeli istikrar ve güvenilirliği sağlamak için üretim boyunca birden fazla test prosedürüne tabi tutulur.
Profesyonel Teknik Destek ve Ortak Gelişim Hizmetleri
Mühendislik ekibimiz, sistem entegrasyonunu hızlandırmak, verimliliği artırmak ve piyasaya sürme süresini kısaltmak için müşterilerin Ar-Ge ve ürün ekipleriyle yakın bir şekilde çalışır.
Mühendislik ekibimiz, sistem entegrasyonunu hızlandırmak, verimliliği artırmak ve piyasaya sürme süresini kısaltmak için müşterilerin Ar-Ge ve ürün ekipleriyle yakın bir şekilde çalışır.
Sıkça Sorulan Sorular
1NETD nedir?
NETD, "Gürültü Eşdeğer Sıcaklık Farkı"na atıfta bulunur.Bir termal görüntüleme dedektörünün görüntüdeki termal radyasyonun çok küçük farklılıklarını ne kadar iyi ayırt edebildiğinin bir ölçüsüdür.NETD tipik olarak milli-Kelvin (mK) olarak ifade edilir. Genellikle NETD rakamı ne kadar düşükse, termal hassasiyet o kadar yüksektir.
2SWaP3 nedir?
SWaP3, boyut, ağırlık, güç, performans ve fiyat anlamına gelir.
3DRI nedir?
DRI, genellikle bir termal görüntüleme sisteminin algılama, tanıma ve tanımlama mesafesini ifade eder.
