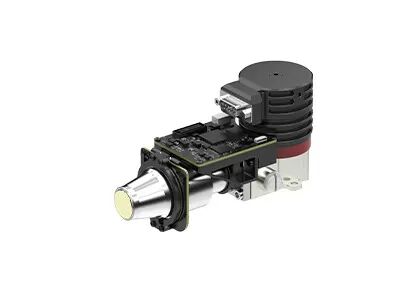

Yüksek Hassasiyetli Termal Kamera Modülü 320x256 / 30μm MCT MWIR Soğutmalı
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Çözünürlük | 320x256 / 30μm | Kare hızı | 1~200Hz Ayarlanabilir |
|---|---|---|---|
| Boy | 142x58.5x71mm | Ağırlık | ≤680g |
| NETD | ≤9mK | Spektral aralık | 3,7~4,8μm |
| Vurgulamak | Termal Kamera Modülü 320x256.680g Termal Kamera Modülü,9mK MWIR Kamera Modülü,9mK MWIR Camera Module |
||
Ürün Açıklaması

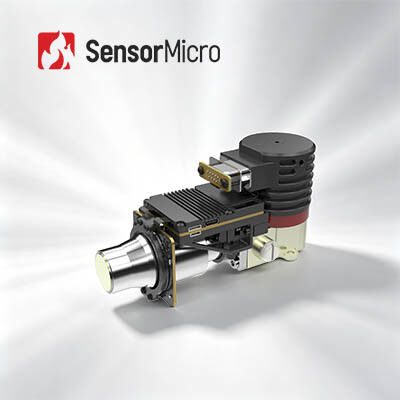

EYAS330 Soğutmalı AD Modülü
Yakınlık Kartı ile Yüksek Hassasiyetli 320x256 / 30μm MCT MWIR Soğutmalı Kızılötesi Modül
Ürün Açıklaması
EYAS330 AD modülü, 320x256 formatları 30μm aralıklı IR FPA'ya dayanan analog-dijital soğutmalı bir kızılötesi modüldür.EYAS330'un tipik NETD'si 9mK'dan azdır.Yüksek hassasiyet, çok uzun mesafelerde çok küçük kızılötesi radyasyon farkının algılanmasını veya tanınmasını sağlar.
Bu AD modülü, FPA zamanlamasını ve hassas güç kaynaklarını sağlayan bir yakınlık kartı içerir.Ek olarak, Camera Link arayüzü, dedektörün sisteme entegrasyonunu oldukça basitleştiren 16 bit ham veri çıkışı sağlar.
Bu nedenle, EYAS330 modülü, OEM müşterilerinin GST C330M 320x256@30μm soğutmalı kızılötesi dedektör üzerinde hızlı kabul testi gerçekleştirmesini, hızlı ikincil geliştirmeye başlamasını ve soğutmalı kızılötesi modüllerin veya komple kızılötesi termal kameraların veya soğutmalı kızılötesi tabanlı sistemlerin geliştirme sürelerinin kısaltılmasını kolaylaştırır. dedektörler.
Ana Özellikler
- Geliştirmesi ve Entegrasyonu Kolay
- Cameralink Arayüzü Çıkışı 16bit Ham Veri, Seri Port Kontrolü
- Entegre Yapı, Boyutlar Dedektörle Uyumludur
- 5V Tek besleme
- Yüksek Hızlı Hareketli Hedefi Yakalayabilir
Ürün Özellikleri
| modeli | EYAS330 |
| IR Dedektör Performansı | |
| Çözünürlük | 320x256 |
| Piksel aralığı | 30μm |
| kriyo soğutucu | RS058 |
| Spektral aralık | 3.7μm～4.8μm MW |
| Soğutma Süresi (25°C) | ≤6dk |
| Optimum NETD (20°C) | ≤9mK |
| Çalışma modu | |
| Kare hızı | 1~200Hz Ayarlanabilir |
| Çalışma modu | Enstantane fotoğraf;ITR/IWR Entegrasyon Modu;Windows Modu;Anti-çiçeklenme |
| Elektriksel Özellikler | |
| Standart Harici Arayüz | QSH 60pin |
| Dijital video | Cameralink: 16bit Ham Veri Çıkışı |
| Harici Senkronizasyon | CC1: INT/Frame Harici Senkronizasyon;CC2: MC Harici Senkronizasyon |
| İletişim | Cameralink Seri Bağlantı Noktası: TFG+/-, TC+/-;9600bps |
| Güç kaynağı | 1 Kanal Görüntüleme Paneli: 5V 1 Kanallı Kriyo Soğutucu: 24V |
| Kararlı Güç Tüketimi | 7W |
| Boyut (mm) | 142×58,5×71 |
| Ağırlık | ≤680g |
| Çalışma sıcaklığı | -40°C ~ +60°C |
| Titreşim Büyüklüğü | Titreşim: GJB Araca monteli Yüksek Hızlı Taşıma Şok: Yarım sinüs Dalga, 40g 11 ms, 3 Eksen 6 Yön Her Biri 3 Kez |
Endüstriyel Uygulamalar
EYAS330 termal görüntüleme modülü, Uzaktan İzleme Sistemi, Uçuş Görüş Geliştirme Sistemi, Çoklu Sensör Payload vb. birçok alanda yaygın olarak kullanılmaktadır.
Sergiler
SSS
1. MCT/HgCdTe dedektörü nedir?
HgCdTe olarak da adlandırılan MCT, kadmiyum tellürid (CdTe) ve cıva tellüridin (HgTe) kimyasal bir bileşiği ve fotodedektörlerde yaygın bir malzeme olan Cıva-Kadmiyum-Telluriti ifade eder.MCT/ HgCdTe dedektörü, kriyojenik ortamda çalışan ve kızılötesi radyasyonu algılayabilen foto iletken bir dedektördür.Termal sensörlerden daha hassastır.
2. T2SL dedektörü nedir?
T2SL, nanometre boyutunda değişen büyüme periyodik heteroeklemli yapay bir malzeme olan Tip II Superlattice'i ifade eder.Büyük elektron etkili kütle, büyük absorpsiyon katsayısı ve yüksek kuantum verimliliği gibi yüksek tekdüzelik ve üstün optik özelliklere sahiptir.MCT kızılötesi dedektörü ile karşılaştırıldığında, T2SL kızılötesi dedektör, orta ve uzun dalga bandında MCT kızılötesi dedektörüne iyi malzeme homojenliği, düşük maliyet ve benzer performansa sahiptir, ancak çok uzun dalga bandında büyük avantajlara sahiptir.
