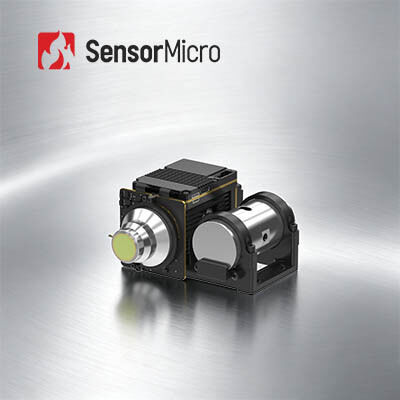

Yüksek Çözünürlüklü 1280x1024 MWIR Kamera Çekirdeği, 10µm Piksel Aralığı ve Hızlı Entegrasyon İçin 50Hz Kare Hızı

  • High-Resolution 1280x1024 MWIR Camera Core with 10μm Pixel Pitch and 50Hz Frame Rate for Fast Integration
Menşe yeri Çin
Marka adı SensorMicro
Sertifika ISO9001:2015; RoHS; Reach
Model numarası GAVIN GC1210HMF
Min sipariş miktarı 1 parça
Fiyat Pazarlık edilebilir
Ödeme koşulları T/T
Ürün ayrıntıları
Dedektör Çözünürlüğü 1280x1024 / 10μm Kare Hızı 50 Hz
İçin kullanılır İkincil Geliştirme Boyut 149x58,5x71 mm
NETD 20mK(F2); 25mK(F4) Spektral Aralık 3,7~4,8μm
Vurgulamak

MWIR Soğutmalı Kızılötesi Dedektör Entegrasyonu

,

1280x1024 Soğutmalı Kızılötesi Dedektör

,

Soğutmalı mwir dedektörü
Mesaj bırakın
Ürün Açıklaması
Hızlı Entegrasyon MWIR Soğutmalı SICAK Kızılötesi Kamera Modülü 1280x1024 10μm
Ürün Genel Bakışı

GAVIN GC1210HMF, 1280×1024 çözünürlüklü, 10μm piksel aralıklı Yüksek Çalışma Sıcaklığı (HOT) dedektörü üzerine kurulu yüksek performanslı soğutmalı orta dalga kızılötesi (MWIR) kamera çekirdeğidir. Geleneksel 640×512/15μm MWIR modüllerinden daha üstün performans gösteren bu ürün, daha küçük piksel boyutu ve dört kat daha yüksek çözünürlük sunarak uzamsal çözünürlüğü ve görüntüleme hassasiyetini önemli ölçüde iyileştirir.

Gelişmiş DRC, 2D/3D gürültü azaltma ve kenar iyileştirme algoritmaları ile donatılmış olup, net, megapiksel düzeyinde ayrıntılı kızılötesi görüntüler yakalar. 150K yüksek sıcaklıkta çalışmayı ve ≤4 dakikalık hızlı soğutmayı destekleyen son teknoloji HOT teknolojisinden yararlanan çekirdek, kompakt 101×101×54mm boyutları ve 570g hafif tasarımı ile mükemmel SWaP özellikleri sunar.

Ana Özellikler
  • Megapiksel Görüntüleme, Üstün Kalite - Yüksek çözünürlüklü ve hassas görüntü kalitesi sunan 1280×1024/10μm HOT MWIR soğutmalı kızılötesi dedektör temelinde geliştirilmiştir. Daha net görüntüleme için DRC, 2D/3D gürültü azaltma ve EE kenar iyileştirme gibi gelişmiş görüntü işleme algoritmaları ile entegre edilmiştir.
  • Nihai SWaP Optimizasyonu için SICAK Teknoloji - 150K'da yüksek sıcaklıkta çalışmayı destekler, soğutma süresi ≤4 dakikadır. 101×101×54mm'ye kadar kompakt boyutlar, sadece 570g ağırlık.
  • Zengin Arayüzler, Kolay Entegrasyon - Cameralink/USB3.0/GigE/HDMI/SDI/MIPI/fiber optik video çıkışlarını destekler. Esnek RAW/YUV görüntü verisi çıkışı.
Ürün Özellikleri
Model GAVIN GC1210HMF
Çözünürlük 1280×1024
Piksel Boyutu 10μm
Spektral Yanıt 3.7μm±0.2μm～4.8μm±0.2μm
IR Dedektör NETD(23℃) 20mK(F2)
25mK(F4)
Kare Hızı 50Hz
Dijital Zoom 1×'den 8×'e sürekli dijital zoom
Görüntü Yönü Yatay/Dikey/Diyagonal Çevirme
Görüntü Algoritması DRC, 2D/3D Görüntü Gürültü Azaltma, EE
Dijital Video Standart: DVP
Seçenek: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Tek Modlu Fiber Optik/Çok Modlu Fiber Optik
Harici Senkronizasyon Standart: LV-TTL
Seçenek: RS422/LVDS
İletişim Standart: USB2.0/LV-TTL
Seçenek: RS422/CAN/USB3.0/GigE
Güç Kaynağı 12V±1V
Sabit Güç Tüketimi(23℃) ≤8W
Soğutma Süresi(23℃) ≤4min
Boyut(mm) 101×101×54
Ağırlık(g) ≤570
Çalışma Sıcaklığı -40℃~+71℃
Optik Lens Sabit odak: 15mm/F2
Sürekli zoom: 15~300mm/F4 30~500mm/F4
Endüstriyel Uygulamalar

GAVIN GC1210HMF termal görüntüleme modülü, NDT, Çevre İzleme, Uzun Menzilli Gözetim, Bilimsel Araştırma vb. birçok alanda yaygın olarak kullanılmaktadır.

Avantajlarımız
  • Çeşitlendirilmiş Ürün Portföyü
  • Derin Teknik Uzmanlık
  • Titiz Güvenilirlik Doğrulaması Kalite Güvencesini Sağlar
  • Kızılötesi Algılama Alanında Yenilik ve Pratik Uygulamaya Odaklanma
  • Profesyonel Teknik Destek ve Ortak Geliştirme Hizmetleri
Sıkça Sorulan Sorular
Kızılötesi dedektör / termal görüntüleme sensörü nedir?

Kızılötesi dalgalar insan gözüyle görülemez. Kızılötesi dedektör / termal görüntüleme sensörü, kızılötesi radyasyona ve termal enerjiye tepki veren, bunu elektrik sinyaline dönüştüren ve ardından görünür termal görüntüler üreten bir optik-elektrik cihazdır.

WLP nedir?

WLP, wafer seviyesi paketleme anlamına gelir. Tüm MEMS wafer'ı üzerinde doğrudan yüksek vakum paketlemesinin tamamlandığı, ardından tek bir kızılötesi sensör yapmak için çizilip kesildiği işlemdir. Metal paket, seramik paket ile birlikte, soğutulmayan kızılötesi dedektörlerin 3 ana paket formatıdır.

WLP'nin avantajı nedir?

WLP IR dedektörleri, kızılötesi teknolojisinin tüketici elektroniği pazarına uygulanmasındaki minyatürleştirme ve düşük maliyet gereksinimlerini karşılamak üzere özel olarak tasarlanmıştır. Global Sensor Technology, toplu üretim yeteneği ile, gelişmekte olan pazarların daha fazla yeni uygulamasını desteklemek için çeşitli WLP kızılötesi modül çözümleri sunmaktadır.
