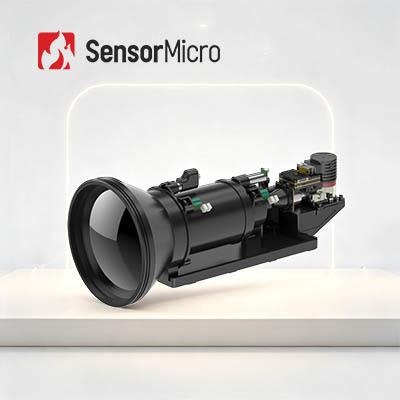

Yüksek kare hızı 640x512 çözünürlüklü soğutulmuş MWIR Termal Görüntüleme Modülü 16mK NETD ile

  • High Frame Rate 640x512 Resolution Cooled MWIR Thermal Imaging Module with 16mK NETD
Menşe yeri Çin
Marka adı SensorMicro
Sertifika ISO9001:2015; RoHS; Reach
Model numarası GAVIN GC615MA
Min sipariş miktarı 1 parça
Fiyat Pazarlık edilebilir
Ödeme koşulları T/T
Ürün ayrıntıları
Tip Soğutulmuş Termal Kamera Modülü Ağırlık ≤680g
Çözünürlük 640x512/15μm IR Dedektörü NETD (23°C) 16mK(F2);18mK(F4)
Boyut 142×58,5×80 mm Orta Dalga Boyu 3,7~4,8μm
Vurgulamak

MWIR Termal Görüntüleme Modülü

,

Yüksek Kare Hızlı Termal Görüntüleme Modülü
Mesaj bırakın
Ürün Açıklaması
Yüksek Kare Hızlı Soğutmalı 640x512/15µm MWIR Termal Görüntüleme Modülü
Ürün Genel Bakışı

RS058 Kriyojenik Soğutuculu Yüksek Kare Hızlı Soğutmalı 640x512/15 µm MWIR Termal Görüntüleme Modülü

GAVIN GC615MA, soğutmalı bir orta dalga termal görüntüleme modülüdür. RS058 düşük sıcaklıkta Stirling kriyojenik soğutuculu, 640x512/15µm MWIR kızılötesi dedektörden, donanım elektroniğinden oluşur ve keskin ve net termal görüntüler sunmak için çeşitli görüntü işleme algoritmaları da zaten yerleşiktir.

GAVIN GC615MA elektroniğine, tam karanlıkta veya kötü hava koşullarında net kızılötesi görüntüler çıktı almak için çeşitli görüntü işleme algoritmaları yerleştirilmiştir. Uzun mesafede riskleri ve tehditleri tespit edip tanıyabilirken, kısa mesafede daha fazla hedef detayı sunar.

640x512 / 15µm soğutmalı MWIR kızılötesi dedektör ile entegre edildiğinde, GAVIN GC615MA'nın kare hızı 100Hz'e kadar yapılandırılabilir, bu da hızlı hareket eden nesnelerin gözlemlenmesini gerektiren uygulamalar için çok uygundur.

Kızılötesi termal dedektörler ve termal kamera çekirdeklerinin tasarımı, üretimi, satışı ve pazarlaması konusunda uzmanız. Müşterilerimize ikincil geliştirme süresini kısaltan ve müşteriler için maliyeti büyük ölçüde azaltan çeşitli kızılötesi termal görüntüleme çözümleri sunabiliriz.

Ana Özellikler
  • Ana Akım FPA, Geniş Uyumluluk
    • Kararlı görüntü kalitesi sağlayan 640×512/15µm MWIR soğutmalı kızılötesi dedektör temelinde geliştirilmiştir
    • Daha net görüntüleme için DRC, 2D/3D gürültü azaltma ve EE (kenar iyileştirme) dahil olmak üzere yeni nesil görüntü algoritmaları entegre edilmiştir
  • Yüksek Güvenilirlik, Yüksek Hassasiyet
    • Orta dalga soğutmalı kızılötesi, mükemmel çok yönlülük ve tutarlılık sağlar
    • 16mK kadar düşük NETD ile yüksek termal hassasiyet
  • Kolay Entegrasyon, Esnek Yapılandırma
    • RAW/YUV görüntü verisi çıkışlı Cameralink video arayüzü
    • Çoklu sürekli zoom optik yapılandırmaları mevcuttur
Ürün Özellikleri
Model GAVIN GC615MA
Göstergeler
Çözünürlük 640×512
Piksel Boyutu 15µm
Spektral Yanıt 3.7µm±0.2µm～4.8µm±0.2µm
IR Dedektör NETD(23℃) 16mK(F2)
18mK(F4)
Görüntü İşleme
Kare Hızı 50Hz/100Hz
Dijital Zoom 1× ila 8× sürekli dijital zoom
Görüntü Yönü Yatay/Dikey/Diyagonal Çevirme
Görüntü Algoritması DRC, 2D/3D Görüntü Gürültü Azaltma, EE
Elektriksel
Analog Video PAL/NTSC
Dijital Video Standart: DVP/LVDS/USB2.0@50Hz
Seçenek: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Tek Modlu Fiber Optik/Çok Modlu Fiber Optik
Harici Senkronizasyon Standart: LV-TTL
Seçenek: RS422/LVDS
İletişim Standart: USB2.0/LV-TTL
Seçenek: RS422/CAN/USB3.0/GigE
Güç Kaynağı 24V±4V
Sabit Güç Tüketimi(23℃) ≤10W
Soğutma Süresi(23℃) ≤8dk
Boyut(mm) 142×58.5×80
Ağırlık(g) ≤680
Çalışma Sıcaklığı -40℃~+71℃
Optik Lens
Lens Seçenekleri Sabit odak: 25mm/F2
Sürekli zoom: 30~240mm/F4, 15~300mm/F4, 45~450mm/F4, 35~690mm/F4, 32~730mm/F4
Endüstriyel Uygulamalar
  • NDT (Tahribatsız Muayene)
  • Çevre İzleme
  • Uzun Menzilli Gözetim
  • Bilimsel Araştırma
Standardize Hizmet
Tam Dokümantasyon: Ürün kılavuzları, kurulum rehberleri ve seçim referansları. Tahmin yürütmeden başlayın.
Geliştirme ve Test Yardımı: Örnek Entegre Test, performans değerlendirmesi ve parametre doğrulama kolaylaştırıldı.
Gelişmiş Geliştirici Araç Seti: Kapsamlı entegrasyon için SDK'lar, API'ler, algoritmalar ve hata ayıklama araçları.
Uzaktan Teknik Destek: 7/24 destek - hızlı yanıt ve kritik sorunlar için zamanında çözüm.
Garanti: Orijinal parçalar ve optimum performansı geri yüklemek için sıkı süreç uyumu.
Sıkça Sorulan Sorular
1. Kızılötesi termal görüntüleme nedir?
Kızılötesi termal görüntüleme, nesneler hakkında bilgi toplamak, onlardan görüntü oluşturmak veya nesnelerin sıcaklık bilgilerini elde etmek için kızılötesi radyasyon ve termal enerjiyi kullanma yöntemidir, düşük görüş mesafeli ortamlarda bile.
2. Uygulamanız için bir kızılötesi dedektör / termal modül için temel hususlar nelerdir?
  • Dedektör çözünürlüğü
  • Piksel boyutu
  • NETD
  • Görüntü kalitesi
  • Lens seçenekleri
  • Güç tüketimi
  • Boyut ve ağırlık
  • Mekanik ve elektriksel arayüz
  • Bütçe
3. Uygun bir kızılötesi termal kamera lensi nasıl seçilir?
  • Standart lens, uygun mesafedeki normal hedefleri karşılayabilir
  • Telefoto lens, nispeten küçük ve uzun mesafeden görüntülenmesi gereken hedefler için uygundur
  • Yakın mesafedeki nesnelerin daha fazla ayrıntısını görmek için geniş açılı lens daha iyidir
  • Makro lens, çip devresi gibi çok küçük bir hedefi yakın mesafeden görmek içindir
