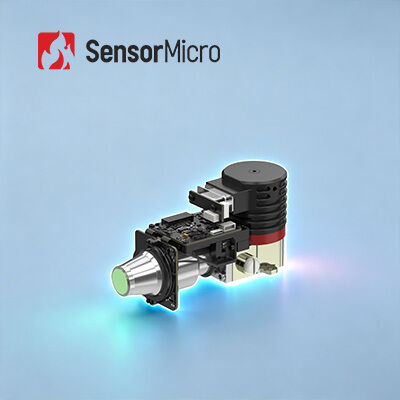

15μm 640x512 Soğutulmuş IR Detektör Entegrasyonu MCT MWIR Kamera Modülü
| Menşe yeri | Çin |
|---|---|
| Marka adı | SensorMicro |
| Sertifika | ISO9001:2015; RoHS; Reach |
| Model numarası | EYAS G615MA |
| Min sipariş miktarı | 1 parça |
| Fiyat | Pazarlık edilebilir |
| Ödeme koşulları | T/T |
Ürün ayrıntıları
| Çözünürlük | 640x512/15μm | NETD | 16mK(F2); 18mK(F4) |
|---|---|---|---|
| Spektral Aralık | 3,7~4,8μm | Kare Hızı | 1~ 120Hz, ayarlanabilir |
| Sabit Güç (23°C) | ≤8.5w | Soğutma Süresi (23°C) | ≤6dk30s |
| Vurgulamak | 640x512 Soğutmalı Kızılötesi Dedektörü,17mK Soğutmalı Kızılötesi Dedektörü,5V MWIR Kamera Modülü |
||
Ürün Açıklaması
15 µm 640x512 Soğutmalı IR Dedektör Entegrasyonu MCT MWIR Kamera Modülü
Ürün Genel Bakışı
EYAS G615MA, OEM müşterileri için geliştirme ve test süreçlerini kolaylaştırmak üzere tasarlanmış, 640x512 / 15 µm MCT MWIR soğutmalı kızılötesi dedektör entegrasyonu için bir hızlandırıcıdır.
EYAS serisi soğutmalı AD modülleri, soğutmalı IR dedektörlerinden gelen analog sinyalleri dijital video akışı çıktılarına dönüştürmek için ön amplifikatör işlevi içerir. Çeşitli çözünürlük formatlarında ve dalga bantlarında bulunan EYAS G615MA, özel olarak 640x512/15 µm MWIR soğutmalı bir dedektörü RS058 kriyocooler teknolojisi ile entegre eder.
Bu termal görüntüleme modülü 120Hz'e kadar kare hızları elde eder ve anlık görüntü, ITR/IWR, pencereler ve anti-blooming dahil olmak üzere birden çok çalışma modunu destekler. Entegre proximity kartı, hızlı kabul testi ve hızlandırılmış ikincil geliştirme olanağı sağlayarak, soğutmalı kızılötesi dedektörlere dayalı modüller ve tam ürünler için geliştirme sürelerini önemli ölçüde azaltır.
Ana Özellikler
- Analog-Dijital Dönüşüm, Hızlandırılmış Geliştirme - Analog-dijital dönüşüm için entegre AD devresine sahip 640x512 MWIR soğutmalı kızılötesi dedektörlere dayanır ve boyutsal olarak tutarlı entegre tasarım
- Yüksek Çok Yönlülük İçin Orta Dalga Soğutmalı Kızılötesi - Mükemmel tutarlılık ve kararlı tedarik ile orta dalga soğutma teknolojisi, geniş uyumluluk için ana akım çözünürlük sunar
- Mükemmel Performans, Kolay Entegrasyon - Cameralink arayüzü, seri port kontrolü ile 16 bit ham veri çıkışı verir, hızlı hareket eden hedefleri yakalamak için 1 ila 120 Hz arasında ayarlanabilir yüksek kare hızı
Ürün Özellikleri
| Model | EYAS G615MA |
|---|---|
| Göstergeler | |
| Çözünürlük | 640*512 |
| Piksel Boyutu | 15 µm |
| Spektral Yanıt | 3.7 µm±0.2 µm ~ 4.8 µm±0.2 µm |
| IR Dedektör NETD(23℃) | 16mK(F2); 18mK(F4) |
| Çalışma Modu | |
| Kare Hızı | 1~120Hz, ayarlanabilir |
| Çalışma Modu | Anlık Görüntü, ITR/IWR Entegrasyon Modları, Anti-blooming, Pencere Modu |
| Elektriksel | |
| Standart Harici Arayüz | 60pin: 37201-SM060-032W1R01 5pin: A1257WR-S-5P-LCP |
| Dijital Video | 16 bit CameraLink (CameraLink Base modu) |
| Harici Senkronizasyon | CC1: Harici kare senkronu |
| İletişim | CameraLink UART (Varsayılan)/ RS232 (özelleştirilebilir) Baud hızı: 9600bps (Varsayılan) |
| Güç Kaynağı | AD Kartı: 5V Kriyocooler: 24V |
| Kararlı Güç (23℃) | ≤8.5W |
| Soğutma Süresi (23℃) | ≤6dk30sn |
| Boyut (mm) | 142*59*78 |
| Ağırlık (g) | ≤650 |
| Çalışma Sıcaklığı | -40℃~+71℃ |
Endüstriyel Uygulamalar
EYAS G615MA termal görüntüleme modülü, Tahribatsız Muayene (NDT), Çevre İzleme, Uzun Menzilli Gözetim, Bilimsel Araştırma ve çeşitli endüstriyel denetim uygulamaları dahil olmak üzere birçok sektörde yaygın olarak kullanılmaktadır.
Sıkça Sorulan Sorular
1. Uygun kızılötesi dedektör çözünürlüğü nasıl seçilir?
Seçim, fiyatın önemli bir faktör olduğu gerçek ürün ihtiyaçlarına ve uygulamalara bağlıdır. Görüntü kalitesi gereksinimlerinin orta düzeyde olduğu uygulamalar için 120x90, 256x192 veya 400x300 gibi daha düşük çözünürlüklü kızılötesi dedektörler uygun olabilir. Uzak izleme gibi özel amaçlar için olağanüstü net görüntüler gerektiren uygulamalar için 1280x1024 gibi daha yüksek çözünürlüklü dedektörler önerilir.
2. MCT/HgCdTe dedektörü nedir?
MCT (Cıva-Kadmiyum-Tellürür), HgCdTe olarak da bilinen, kadmiyum tellürür (CdTe) ve cıva tellürür (HgTe) içeren, fotodetektör uygulamalarında yaygın olarak kullanılan bir kimyasal bileşiktir. MCT/HgCdTe dedektörleri, kızılötesi radyasyonu tespit edebilen kriyojenik ortamlarda çalışan fotokondüktif dedektörlerdir. Bu dedektörler, termal sensörlere kıyasla üstün hassasiyet gösterir.
3. Soğutmalı kızılötesi dedektörlerin avantajları nelerdir?
Soğutmalı kızılötesi odak düzlemi dedektörleri, dedektör dewar soğutucu (DDC) sistemleri tarafından korunan düşük sıcaklıklarda çalışır. Soğutulmayan kızılötesi dedektörlerden daha ince sıcaklık değişimlerini tespit etmelerini sağlayan gelişmiş hassasiyet sunarlar. Bu sistemler, on kilometreyi aşan uzak mesafelerdeki nesneleri tespit edebilir, tanımlayabilir ve tanıyabilir. Soğutmalı dedektörlerin karmaşık yapısal tasarımı, soğutulmayan alternatiflere kıyasla nispeten daha yüksek maliyetlere yol açar.
