Yakınlık Kartı ile MCT MWIR Kamera Çekirdeği Yüksek Hassasiyet
| Menşe yeri | Wuhan, Hubei Eyaleti, Çin |
|---|---|
| Marka adı | SensorMicro |
| Sertifika | ISO9001:2015; RoHS; Reach |
| Model numarası | EYAS615A |
| Min sipariş miktarı | 1 parça |
| Fiyat | negotiable |
| Ödeme koşulları | L/C,T/T |
Ürün ayrıntıları
| Çözünürlük | 640x512 / 15μm | NETD | ≤17mK |
|---|---|---|---|
| Spektral Aralık | 3,7~4,8μm | Boyut | 147x58,5x71 mm |
| Vurgulamak | MWIR Kamera Çekirdeği Yüksek Hassasiyet,Yakınlık Kartı ile MWIR Kamera Çekirdeği,17mK mct modülü |
||
Ürün Açıklaması

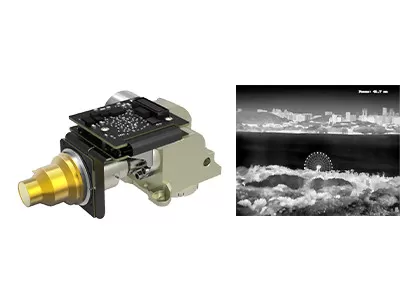

Yüksek Duyarlılık 640x512/15μm MCT MWIR Yakınlık Tablosuyla Soğutulmuş Kızılötesi Modülü
Ürün Tanımı
EYAS615A AD modülü, 640x512 biçimleri 15μm tonlama IR FPA'ya dayanan analog-dijital soğutulmuş kızılötesi moduldür.Yüksek hassasiyet çok uzun mesafelerde çok küçük kızılötesi radyasyon farkının tespit edilmesini veya tanınmasını sağlar..
Bu AD modülü, FPA zamanlamasını sağlayan bir yakınlık kartı ve hassas güç kaynaklarını içerir.Kamera Bağlantısı arayüzü, detektörün sisteme entegrasyonunu oldukça basitleştiren 16 bit ham veriler verir..
Bu nedenle, EYAS615A modülü OEM müşterileri için 640x512/15μm soğutulmuş kızılötesi dedektöründe hızlı kabul testi yapmayı kolaylaştırır.Soğutulmuş kızılötesi modüllerin veya soğutulmuş kızılötesi dedektörlere dayalı tam kızılötesi ısı kameralarının veya sistemlerinin hızlı bir şekilde ikincil gelişimine başlamak ve gelişim süresini kısaltmak.
Ana Özellikleri
- Geliştirilmesi ve entegre edilmesi kolay
- Cameralink Arayüz çıkışı 16 bit Çiğ Veriler, Serili Port Kontrolü
- Entegre yapısı, boyutları dedektörle uyumludur.
- 5V Tek güç kaynağı
- Hızlı hareket eden hedefi yakalama yeteneği
Ürün Özellikleri
| Model | EYAS615A |
| IR Detektör Performansı | |
| Karar | 640x512 |
| Pixel Pitch | 15 μm |
| Kriyo soğutucu | RS058 |
| Spektral Aralık | 3.7μm ∙4.8μm MW |
| Soğutma süresi (25°C) | ≤6 dakikalık |
| Optimal NETD (20°C) | ≤ 17mK |
| Çalışma Modu | |
| Çerçeve Hızı | 1~120Hz Düzenlenebilir |
| Çalışma Modu | Hızlı çekim; ITR/IWR Entegrasyon Modu; Windows Modu; Çiçekleme karşıtı |
| Elektriksel Özellik | |
| Standart Dış Arayüz | QSH 60 pin |
| Dijital Video | Cameralink: Çıktı 16 bit Çiğ Veri |
| Dış Sinkronizasyon | CC1: INT/Frame Dış Senkronizasyon; CC2: MC Dış Senkronizasyon |
| İletişim | Cameralink Serial Port: TFG+/-, TC+/-; 9600bps |
| Güç kaynağı | 1 kanal görüntüleme paneli: 5V 1 kanallı kriyo soğutucu: 24V |
| Sabit Güç Tüketimi | 7W |
| Boyut (mm) | 147×58.5×71 |
| Ağırlık | ≤680g |
| Çalışma sıcaklığı | -40°C ~ +60°C |
| titreşim büyüklüğü | Titreme: GJB Araçlı Yüksek Hızlı Taşıma Şok: Yarım sinüs dalgası, 40g 11 ms, 3 Eksen 6 Yönü Her biri 3 kez |
Endüstriyel Uygulamalar
EYAS615A termal görüntüleme modülü, Uzaktan İzleme Sistemi, Uçuş Görüşü Geliştirme Sistemi, Çoklu Sensörlü Faydalı Yük vb. gibi birçok alanda yaygın olarak kullanılıyor.
Bizim Avantajlarımız
Yüksek duyarlılık ve mükemmel performans
Kızılötesi endüstrisinde dünya lider teknolojisi
Çeşitli kızılötesi dedektörleri mevcuttur
Hem soğutulmamış hem de soğutulmuş IR dedektörleri farklı formatlarda ve piksel boyutlarında
Hızlı teslimatı sağlamak için seri üretim
Yıllık üretim kapasitesi milyonlarca dedektöre ulaşan üç üretim hattı.
Sık Sorulan Sorular
1Hangi endüstrilerde odak düzlemi dizisi kızılötesi dedektörleri kullanılır?
Kızılötesi odak düzlemi dedektörü, termal görüntüleme sisteminin temel bileşenidir ve nesnelerin kızılötesi bilgilerini tespit etmek, tanımlamak ve analiz etmek için anahtardır.Trafikte çok çeşitli uygulamalara sahiptir., denetim, güvenlik izleme, meteoroloji, tıp ve diğer endüstriler.
2Soğutulmuş ve soğutulmamış kızılötesi odak düzlemi dedektörünün özellikleri nelerdir?
Kızılötesi odak düzlemi dedektörleri soğutulmuş kızılötesi odak düzlemi dedektörü ve soğutulmamış kızılötesi odak düzlemi dedektörü olarak bölünebilir.Soğutulmuş kızılötesi dedektör düşük sıcaklıklı bir vakum ortamında yüksek hassasiyetle çalışır ve daha ince sıcaklık farklılıklarını ayırt edebilir, soğutulmamış kızılötesi odak düzlemi dedektörü ise kriyojenik bir ortama ihtiyaç duymaz ve oda sıcaklığında çalışabilir.
