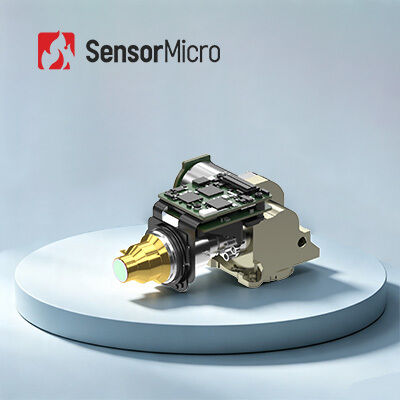

EYAS G615MB MWIR Soğutmalı Kamera Modülü, 640x512 Çözünürlük ve 15µm Piksel Boyutu ile Kolay Entegrasyon İçin

  • EYAS G615MB MWIR Cooled Camera Module with 640x512 Resolution and 15μm Pixel Size for Easy Integration
Menşe yeri Çin
Marka adı SensorMicro
Sertifika ISO9001:2015; RoHS; Reach
Model numarası EYAS G615MB
Min sipariş miktarı 1 parça
Fiyat Pazarlık edilebilir
Ödeme koşulları T/T
Ürün ayrıntıları
Çözünürlük 640x512 / 15μm NETD 20mK(F4); 25mK(F5.5)
Spektral Aralık 3,7~4,8μm Boyut 122×86×60mm
Soğutma Süresi(23°C) ≤5dk30s Ağırlık ≤400g
Vurgulamak

MWIR Kızılötesi Termal Görüntüleme Modülü

,

640x512 Kızılötesi Termal Görüntüleme Modülü

,

15μM MWIR Termal Modülü
Mesaj bırakın
Ürün Açıklaması
EYAS G615MB Soğutulmuş MWIR Kızılötesi Isı Görüntüleme Modülü Kolay Entegre 640x512 / 15μm
Kolay Entegre 640x512/15 μm MCT MWIR Soğutulmuş Kızılötesi Isı Modülü

EYAS serisi soğutulmuş AD modülleri, soğutulmuş IR dedektörlerinden analog sinyalleri dijital video akışı çıkışına dönüştürmek için ön güçlendirici işlevselliğe sahiptir.Farklı uygulama gereksinimlerine uygun olarak çeşitli çözünürlük biçimlerinde ve dalga bantlarında mevcuttur.

EYAS G615MB soğutulmuş AD modülü, bir AD devre kartı ve RS046 döner Stirling kriyo soğutucu ile 640×512/15μm MWIR soğutulmuş kızılötesi dedektörü birleştirir.Bu modül, soğutulmuş kızılötesi dedektörlerden analog çıkış sinyallerini dijital video akışlarına dönüştürürken, sürücü gücü ve kontrol zamanlamasını sağlarOEM müşterilerine detektörleri hızlı bir şekilde test etmelerine ve doğrulamalarına yardımcı olmak için tasarlanmıştır. Soğutulmuş kızılötesi detektörler ile tam sistemler arasındaki entegrasyonu basitleştirir ve geliştirme ilerlemesini önemli ölçüde hızlandırır.

Kızılötesi dedektör tedarikçisi ve OEM kızılötesi termal çekirdek üreticisi olarak, müşterilere çeşitli olgun ve etkili termal görüntüleme çözümleri sunuyoruz.

Ana Özellikleri
  • Analog-Dijital Dönüşüm, Hızlı Gelişim- 640x512 MWIR soğutulmuş kızılötesi dedektörlere dayalı, analog-dijital dönüştürme için entegre AD devresine sahip.
  • Yüksek çok yönlülük için orta dalga soğutulmuş kızılötesi- Mükemmel tutarlılık ve istikrarlılık ile orta dalga soğutması.
  • Mükemmel Performans, Kolay EntegrasyonHızlı hareket eden hedefleri yakalamak için 1 ila 100 Hz arasında ayarlanabilir yüksek kare hızı.
Ürün Özellikleri
Model EYAS G615MB
Göstericiler
Karar 640×512
Piksel Boyutu 15 μm
Spektral Yanıt 3.7μm±0.2μm ∙4.8μm±0.2μm
IR dedektörü NETD ((23°C) 20mK ((F4)
25mK ((F5.5)
Çalışma Modu
Çerçeve Hızı 1 ~ 100Hz, ayarlanabilir
Çalışma Modu Fotoğraf
ITR/IWR entegrasyon modları
Çiçekleme karşıtı
Windows Modu
Elektrikli
Standart Dış Arayüz 60pin: 37201-SM060-032W1R01
5pin: A1257WR-S-5P-LCP
Dijital Video 16 bit CameraLink (CameraLink Ana mod)
Dış Sinkronizasyon CC1: Dış çerçeve eşzamanlı
İletişim CameraLink UART (Örneme) / RS232 (özelleştirilebilir)
Baud oranı: 9600bps (Özgün)
Güç kaynağı AD kart: 5V
Kriyo soğutucu: 12V
Sabit Güç (23°C) ≤8.5W
Soğutma süresi (23°C) ≤5min30s
Boyut (mm) 122×86×60
Ağırlık (g) ≤ 400
Çalışma sıcaklığı -40°C~+71°C
Endüstriyel Uygulamalar

EYAS G615MB termal görüntüleme modülü, NDT, Çevre İzleme, Uzun Menzilli İzleme, Bilimsel Araştırma ve daha fazlası da dahil olmak üzere birçok alanda yaygın olarak kullanılmaktadır.

Çeşitli ürün portföyü
  • Çok çeşitli Ürün Biçimleri- Çeşitli entegrasyon gereksinimlerini karşılamak için kızılötesi dedektörler, kamera çekirdekleri ve modüller de dahil olmak üzere kapsamlı bir seçim.
  • Zengin Ürün Türleri- Çoklu dizi çözünürlükleri, piksel boyutları, dalga bantları ve lens seçenekleri kombinasyonları çeşitli uygulamalar için daha fazla esneklik sağlar.
  • Olağanüstü Performans- Açık görüntüleme, kompakt boyut, düşük güç tüketimi, yüksek hassasiyet ve güçlü güvenilirlik, çok çeşitli çevresel zorluklar altında çalışmak için tasarlanmıştır.
  • Kolay Entegre- Çoklu arayüz seçenekleri entegrasyonu kolaylaştırır ve birden fazla uygulama alanında hızlı gelişim sağlar.
Sıkça Sorulan Sorular
1Soğutulmamış kızılötesi dedektörlerin avantajları nelerdir?

Soğutulmamış kızılötesi odak düzlemi dedektörleri soğutma cihazları olmadan çalışır ve oda sıcaklığında çalışır.Uzun ömür, ve daha düşük maliyet.

2Uygulamanız için bir kızılötesi dedektör / termal modül için en önemli hususlar nelerdir?
  • Detektör çözünürlüğü
  • Piksel boyutu
  • NETD
  • Resim kalitesi
  • Lens seçenekleri
  • Güç tüketimi
  • Boyut ve ağırlık
  • Mekanik ve elektrik arayüzü
  • Bütçe
