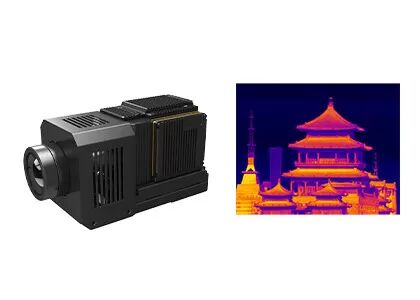

MWIR MCT Kızılötesi Termal Görüntüleme Modülü 1280x1024 12μm

  • MWIR MCT Infrared Thermal Imaging Module 1280x1024 12μm
Menşe yeri Wuhan, Hubei Eyaleti, Çin
Marka adı GST
Sertifika ISO9001:2015; RoHS; Reach
Model numarası GAVIN1212
Min sipariş miktarı 1 parça
Fiyat Negotiable
Ödeme koşulları L/C, T/T

Ücretsiz numune ve kuponlar için bana ulaşın.

Naber:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.

x
Ürün ayrıntıları
Tip MWIR Kamera Modülü IR Dedektörü Soğutmalı Dedektör
Çözünürlük 1280x1024 / 12μm NETD ≤20mK
Spektral aralık 3.7~4.8μm MW Boy 165x86x107mm
Vurgulamak

MCT Kızılötesi Termal Görüntüleme Modülü

,

1280x1024 Kızılötesi Termal Görüntüleme Modülü

,

MWIR Kızılötesi Termal Modül
Mesaj bırakın
Ürün Açıklaması
GST GAVIN1212 Kızılötesi Kamera Çekirdeği



Görüntü İşleme Algoritması ile Yüksek Çözünürlüklü 1280x1024 / 12μm MWIR MCT Termal Görüntüleme Modülü



Ürün Açıklaması



GAVIN1212, Global Sensör Teknolojisi (GST) tarafından geliştirilen soğutmalı bir orta dalga termal görüntüleme modülüdür.RS058F kriyo soğutuculu 1280x1024@12µm yüksek çözünürlüklü HgCdTe MWIR IR dedektöründen oluşur, donanım elektroniği ve çeşitli görüntü işleme algoritmaları da zaten keskin ve net termal görüntüler sunmak için gömülüdür.



Temel tekdüze olmayan düzeltme (NUC), otomatik kazanç kontrolü (AGC), akıllı ayrıntı geliştirme (IDE), vb. dahil görüntü işleme algoritmaları. GAVIN1212, HDMI dijital video arabirimi aracılığıyla megapiksel yüksek çözünürlüklü kızılötesi görüntüler üretebilir.Endüstriyel standart kamera bağlantısı arayüzü ile, kızılötesi kamera veya sistem entegratörü, GAVIN1212 termal görüntüleme modülüne dayalı olarak kendi eksiksiz kamerasını kolayca tasarlayabilir veya entegre edebilir.



Ana Özellikler



- Uzun Menzilli Tespit İhtiyaçlarını Karşılayın

- Yüksek Hassasiyet, NETD≤20mK

- Geniş Görüş Alanı, 1280x1024'e kadar Çözünürlük

- Sisteme Kolay Entegrasyon

- DVP/Cameralink Arayüzü, RAW/YUV Görüntü Çıkışı

- Çeşitli Sürekli Optik Zum Lensleri Mevcuttur



Ürün Özellikleri



modeli GAVIN1212
IR Dedektör Performansı
Çözünürlük 1280x1024
Piksel aralığı 12μm
kriyo soğutucu RS058F
Spektral aralık 3.7μm～4.8μm MW
Soğutma Süresi (20°C) ≤8dk
NETD (20°C) ≤20mK
Görüntü işleme
Kare hızı 50Hz/100Hz
Karartma Modu Doğrusal/Histogram/Karışık
Dijital yakınlaştırma ×1/×2/×4
Görüntü Yönü Yatay/Dikey/Çapraz Çevir
Görüntü Algoritması NUC/AGC/IDE
Elektriksel Özellikler
Standart Harici Arayüz J30JZ 25pin;HDMI Özel Çıkış Arayüzü
Analog Video /
Dijital video HDMI Çıkışı: YUV
Kamera Bağlantısı Çıkışı: 16bit RAW/YUV
Harici Senkronizasyon Çerçeve Harici Senkronizasyonu: RS422 Seviyesi
İletişim RS422, 115200bps
Güç kaynağı 24V±1V
Kararlı Güç Tüketimi 16W
Boyut (mm) 165x86x107
Ağırlık ≤1600g
Çalışma Sıcaklığı -40°C ~ +60°C
Titreşim Büyüklüğü Titreşim: GJB Araca monteli Yüksek Hızlı Taşıma
Şok: Yarım sinüs Dalga, 40g 11 ms, 3 Eksen 6 Yön Her Biri 3 Kez
Optik lens
Opsiyonel Lens Sürekli Yakınlaştırma: 37.5~750mm/F4
Sabit Yakınlaştırma: 19mm/F2;40mm/F2;240 mm/F2



Endüstriyel Uygulamalar



GAVIN1212 termal kızılötesi kamera modülü, Uzaktan İzleme Sistemi, Uçuş Görüş Geliştirme Sistemi, Çoklu Sensör Yükü vb. birçok alanda yaygın olarak kullanılmaktadır.



MWIR MCT Kızılötesi Termal Görüntüleme Modülü 1280x1024 12μm 0



Bizim avantajlarımız



MWIR MCT Kızılötesi Termal Görüntüleme Modülü 1280x1024 12μm 1



SSS



1. NETD nedir?

NETD, "Gürültüye Eşdeğer Sıcaklık Farkı" anlamına gelir.Bir termal görüntüleme dedektörünün görüntüdeki termal radyasyondaki çok küçük farklılıkları ne kadar iyi ayırt edebildiğinin bir ölçüsüdür.NETD tipik olarak mili-Kelvin (mK) cinsinden ifade edilir.Genellikle NETD değeri ne kadar düşükse, termal hassasiyet o kadar yüksek gösterir.



2. SWaP3 nedir?

SWaP3 boyut, ağırlık, güç, performans ve fiyat anlamına gelir.Kızılötesi endüstrisinin teknoloji trendini gösterir.



3. DRI nedir?

DRI genellikle bir termal görüntüleme sisteminin algılama, tanıma ve tanımlama mesafesini ifade eder.Termal görüntüleme sisteminin performansını değerlendirmek için çok önemli bir parametredir.
