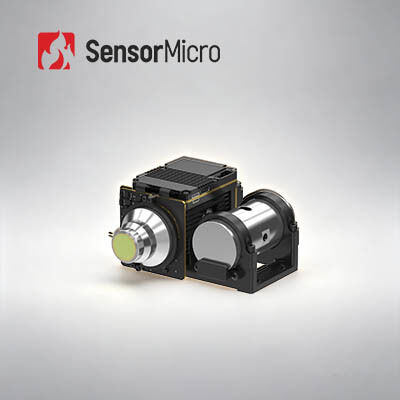

1280x1024 Yüksek Çözünürlüklü 10µm Piksel Aralıklı Soğutmalı Termal Kamera Modülü Uzun Menzilli Algılama İçin

  • 1280x1024 High Definition 10μm Pixel Pitch Cooled Thermal Camera Module for Long Range Detection
Menşe yeri Çin
Marka adı SensorMicro
Sertifika ISO9001:2015; RoHS; Reach
Model numarası GAVIN GC1210HMF
Min sipariş miktarı 1 parça
Fiyat Pazarlık edilebilir
Ödeme koşulları T/T
Ürün ayrıntıları
Yüksek Çözünürlük 1280x1024 Piksel Aralığı 10um
Kare Hızı 50 Hz NETD 20mK(F2); 25mK(F4)
Sabit Güç Tüketimi(23°C) ≤8W Spektral Aralık 3,7~4,8μm MW
Vurgulamak

1280x1024 Soğutmalı Kızılötesi Kamera

,

100Hz Soğutmalı Kızılötesi Kamera

,

GST ir kamera modülü
Mesaj bırakın
Ürün Açıklaması
1280x1024 10μm Soğutulmuş Sıcak Isı Kamerası Modülü Çekirdek Uzun Menzilli Algılama
Ürün Genel Görünümü

GAVIN GC1210HMF soğutulmuş kızılötesi kamera modülü, GAVIN GC HOT serisi termal görüntüleme modüllerinin bir üyesidir.1280x1024 / 10μm yüksek çözünürlüklü MCT MWIR IR dedektörü ile entegre donanım elektroniği ve keskin görüntüleme vermesi için gelişmiş görüntü işleme algoritmaları ile donatılmıştır., net termal görüntüler.

Büyük 1280x1024 çözünürlük dizisiyle, bu modül daha geniş bir görüş alanı ve gelişmiş görüntü ayrıntısını sağlar.Düşük 10μm piksel boyutu, eşdeğer menzil performansı için daha kısa optik lens odaklaması ile üstün mekansal çözünürlük ve uyumluluk sunar, özel uygulamalar tasarlayan sistem entegratörleri için ideal bir seçim haline getirir.

Ana Özellikleri
Mega piksel görüntüleme, üstün kalite
  • Yüksek çözünürlüklü, ayrıntılı görüntü kalitesi için 1280×1024/10μm HOT MWIR soğutulmuş kızılötesi dedektörü ile geliştirildi
  • DRC, 2D / 3D gürültü azaltımı ve daha net görüntüleme için EE kenarı geliştirme dahil olmak üzere entegre gelişmiş görüntü işleme algoritmaları
Son SWaP Optimizasyonu için HOT Teknolojisi
  • Soğutma süresi ≤4 dakika ile 150K'da yüksek sıcaklıkta çalışmayı destekler
  • 101×101×54mm'lik kompakt boyutlar ve sadece 570g'lık hafif ağırlık
Zengin Arayüzler, Kolay Entegrasyon
  • Çoklu video çıkışlarını destekler: Cameralink, USB3.0, GigE, HDMI, SDI, MIPI ve optik fiber
  • Esnek RAW/YUV görüntü veri çıkış seçenekleri
Ürün Özellikleri
Model GAVIN GC1210HMF
Karar 1280×1024
Piksel Boyutu 10 μm
Spektral Yanıt 3.7μm±0.2μm ∙4.8μm±0.2μm
IR dedektörü NETD ((23°C) 20mK ((F2)
25mK ((F4)
Çerçeve Hızı 50Hz
Dijital Zoom 1 x ila 8 x sürekli dijital zoom
Resim Yönü Yatay/ dikey/ çapraz olarak çevir
Resim Algoritması DRC, 2D / 3D görüntü gürültü azaltma, EE
Dijital Video Standart: DVP
Seçenek: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Tek modlu optik fiber/çok modlu optik fiber
Dış Sinkronizasyon Standart: LV-TTL
Seçenek: RS422/LVDS
İletişim Standart: USB2.0/LV-TTL
Seçenek: RS422 / CAN / USB3.0 / GigE
Güç kaynağı 12V±1V
Sürekli güç tüketimi ((23°C) ≤8W
Soğutma süresi ((23°C) ≤4 dakikalık
Boyut ((mm) 101×101×54
Ağırlık ((g) ≤570
Çalışma sıcaklığı -40°C~+71°C
Optik lens seçenekleri Sabit odaklama: 15mm/F2
Sürekli zoom: 15~300mm/F4, 30~500mm/F4
Endüstriyel Uygulamalar
  • NDT (Yıkımsız Test)
  • Çevre İzleme
  • Uzak mesafe gözetimi
  • Bilimsel Araştırmalar
Üretim kapasitesi
Ev içi kızılötesi dedektör teknolojileri
  • 8 inçlik 0.11μm VOx Soğutulmamış Kızılötesi Detektörler
  • 8 inçlik 0.5μm MCT Soğutulmuş Kızılötesi Detektörleri
  • 8 inçlik 0.5μm T2SL Soğutulmuş Kızılötesi Detektörleri
Üretim Kapasitesi ve Avantajları
  • Yılda 6 milyon kendi geliştirdiği kızılötesi dedektör
  • 30,000 m2 yarı iletken üretim tesisi
  • 20,000 m2 temiz oda alanı
Sıkça Sorulan Sorular
MCT/HgCdTe dedektörü nedir?

MCT, ayrıca HgCdTe olarak da adlandırılır, CdTe ve HgTe'nin bir kimyasal bileşeni olan ve fotodetektorlarda yaygın bir malzemedir.MCT/HgCdTe dedektörü, kriyojenik bir ortamda çalışan ve kızılötesi radyasyonu tespit edebilen bir fotokondüktif dedektördür.Isı sensörlerinden daha hassas.

T2SL dedektörü nedir?

T2SL, nanometre boyutunda alternatif büyüme periyodik heteroyünksiyonuna sahip yapay bir malzemedir. Yüksek tekdüzelik ve üstün optik özelliklere sahiptir,Büyük elektron etkili kütlesi gibiMCT kızılötesi dedektörü ile karşılaştırıldığında, T2SL kızılötesi dedektörü iyi bir malzeme tekdüzeliğine, düşük maliyetine,ve orta ve uzun dalga bandında MCT kızılötesi dedektörüne benzer performans, ama çok uzun dalga bandında büyük avantajlara sahiptir.
