GAVIN615B Kompakt Termal Kamera Çekirdeği 640x512 / 15μm MCT MWIR Kamera Modülü
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÇözünürlük | 640x512 / 15μm | NETD | ≤20mK |
---|---|---|---|
Spektral aralık | 3.7~4.8μm MW | Kare hızı | 50Hz/100Hz |
Boy | 125x92x67mm | Ağırlık | ≤650g |
Vurgulamak | GAVIN615B Termal Kamera Çekirdeği,640x512 MWIR Kamera Modülü,MCT Termal Kamera Çekirdeği |

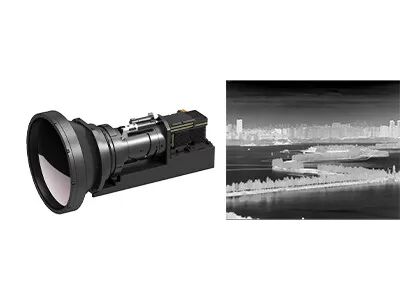

GAVIN615B Kompakt Düşük Güç Tüketimi 640x512 / 15μm MCT MWIR Soğutmalı Kamera Modülü
GAVIN615B, Global Sensor Technology (GST) tarafından geliştirilen soğutmalı bir orta dalga termal görüntüleme modülüdür.RS046 kriyo-soğutuculu 640x512 / 15µm HgCdTe MWIR IR dedektöründen oluşur, donanım elektroniği ve çeşitli görüntü işleme algoritmaları da zaten keskin ve net termal görüntüler sunmak için gömülüdür.
RS046 kriyo-soğutucu ile yapılandırılan GAVIN615B, 125x92x67mm boyutlarında ve 650g'dan hafif ağırlıkta, boyut olarak çok kompakttır.Kararlı güç tüketimi 12w kadar düşüktür.Endüstriyel standart kamera bağlantısı arayüzü ile, kızılötesi kamera veya sistem entegratörü, GAVIN615B termal görüntüleme modülüne dayalı olarak kendi eksiksiz kamerasını kolayca tasarlayabilir veya entegre edebilir.
- Yüksek Hassasiyet, NETD≤20mK
- Uzun Menzilli Algılama
- Ayarlanabilir Kare Hızı
- Sisteme Kolay Entegrasyon
modeli | GAVIN615B |
IR Dedektör Performansı | |
Çözünürlük | 640x512 |
Piksel aralığı | 15μm |
kriyo soğutucu | RS046 |
Spektral aralık | 3.7μm~4.8μm MW |
Soğutma Süresi (20°C) | ≤7dk |
NETD (20°C) | ≤20mK |
Görüntü işleme | |
Kare hızı | 50Hz/100Hz |
Karartma Modu | Doğrusal/Histogram/Karışık |
Dijital yakınlaştırma | ×1/×2/×4 |
Görüntü Yönü | Yatay/Dikey/Çapraz Çevir |
Görüntü Algoritması | NUC/AGC/IDE |
Elektriksel Özellikler | |
Standart Harici Arayüz | J30JZ 25 pimli |
Analog Video | PAL |
Dijital video | 16bit RAW/YUV: 16bit DVP/Kamera Bağlantısı Çıkışı |
Harici Senkronizasyon | Çerçeve Harici Senkronizasyonu: RS422 Seviyesi |
İletişim | RS422, 115200bps |
Güç kaynağı | 20~28VDC |
Kararlı Güç Tüketimi | 12W |
Boyut (mm) | 125×92×67 |
Ağırlık | ≤650g |
Çalışma Sıcaklığı | -40°C ~ +60°C |
Titreşim Büyüklüğü | Titreşim: GJB Araca monteli Yüksek Hızlı Taşıma Şok: Yarım sinüs Dalga, 40g 11 ms, 3 Eksen 6 Yön Her Biri 3 Kez |
Optik lens | |
Opsiyonel Lens | Sürekli Yakınlaştırma 60~240mm/F4 15~300mm/F4 21~420mm/F4 35~690mm/F4 |
GAVIN615B termal kızılötesi kamera modülü, Uzaktan İzleme Sistemi, Uçuş Görüş Geliştirme Sistemi, Çoklu Sensör Yükü vb. birçok alanda yaygın olarak kullanılmaktadır.
1. Kızılötesi termal görüntüleme nedir?
Doğada, sıcaklığı mutlak sıfırdan (-273 ℃) yüksek olan tüm nesneler kızılötesi ışınlar yayabilir.Hedefin kendisi ile arka plan arasındaki kızılötesi radyasyon sıcaklık farkını ölçmek için kızılötesi kamera dedektörünü kullanarak, termal görüntüler olarak da adlandırılan farklı kızılötesi görüntüler elde edebilirsiniz.
2. Kızılötesi dedektörler nasıl çalışır?
Hedef tarafından yayılan kızılötesi radyasyon, termal dedektörün algılama aralığına girer, daha sonra kızılötesi dedektör, farklı yoğunluktaki radyasyon sinyalini karşılık gelen elektrik sinyaline dönüştürür ve daha sonra amplifikasyon ve video işleme yoluyla, gözlemlenebilen kızılötesi görüntüyü oluşturur. Çıplak gözler.
3. Soğutmalı kızılötesi dedektörlerin avantajları nelerdir?
Soğutulmuş kızılötesi odak düzlemi dedektörü, bir dedektör dewar soğutucusu (ddc) tarafından sağlanan düşük bir sıcaklıkta çalışır.Yüksek hassasiyete sahiptir ve soğutulmamış kızılötesi dedektörden daha ince sıcaklık farkını ayırt edebilir.On kilometreden daha uzak olan çok uzun bir mesafedeki nesneleri algılayabilir, tanımlayabilir ve tanıyabilir.Soğutmalı dedektörün yapısı, soğutmasız dedektöre göre nispeten yüksek maliyetle sonuçlanan çok karmaşıktır.
