640x512 15μm T2SL LWIR Termal Kamera Modülü Yüksek Çözünürlüklü GAVIN615L
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÇözünürlük | 640x512 / 15μm | NETD | ≤25mK |
---|---|---|---|
Spektral aralık | 7,7~9.5μm LW | Boy | 155x67x80mm |
teknoloji | Kızılötesi | Malzeme | T2SL |
Vurgulamak | T2SL Termal Kamera Modülü,Termal Kamera Modülü GAVIN615L |

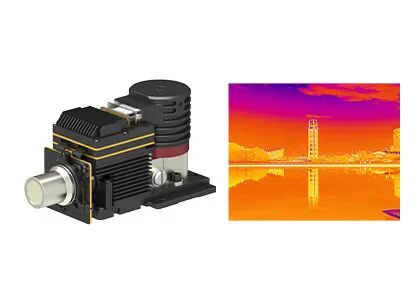

GAVIN615L Yüksek Çözünürlüklü 640x512 / 15µm T2SL LWIR Soğutmalı Termal Görüntüleme Modülü
GAVIN615L, Global Sensor Technology (GST) tarafından geliştirilen, soğutulmuş uzun dalga termal görüntüleme modülüdür.RS058 kriyo-soğutuculu 640x512 / 15µm yüksek çözünürlüklü T2SL LWIR IR dedektöründen oluşur, donanım elektroniği ve çeşitli görüntü işleme algoritmaları da zaten keskin ve net termal görüntüler sunmak için gömülüdür.
GAVIN615L, kum veya toz iklimi koşullarında yüksek performansla 7.7~9.5μm spektral aralığında çalışır ve güneş ışığı titremesinden veya herhangi bir yüksek sıcaklıktaki alevden etkilenmez.
- Uzun Menzilli Tespit İhtiyaçlarını Karşılayın
- Yüksek hassasiyet
- Uzun Menzilli Algılama
- Sisteme Kolay Entegrasyon
- DVP/Cameralink Arayüzü, RAW/YUV Görüntü Çıkışı
- Çeşitli Sürekli Optik Zum Lensleri Mevcuttur
modeli | GAVIN615L |
IR Dedektör Performansı | |
Çözünürlük | 640x512 |
Piksel aralığı | 15μm |
kriyo soğutucu | RS058 |
Spektral aralık | 7.7μm~9.5μm LW |
Soğutma Süresi (20°C) | ≤7dk |
NETD (20°C) | ≤25mK |
Görüntü işleme | |
Kare hızı | 50Hz/100Hz |
Karartma Modu | Doğrusal/Histogram/Karışık |
Dijital yakınlaştırma | ×1/×2/×4 |
Görüntü Yönü | Yatay/Dikey/Çapraz Çevir |
Görüntü Algoritması | NUC/AGC/IDE |
Elektriksel Özellikler | |
Standart Harici Arayüz | J30JZ 25 pimli |
Analog Video | PAL |
Dijital video | 16bit RAW/YUV: 16bit DVP/Kamera Bağlantısı Çıkışı |
Harici Senkronizasyon | Çerçeve Harici Senkronizasyonu: RS422 Seviyesi |
İletişim | RS422, 115200bps |
Güç kaynağı | 20~28VDC |
Kararlı Güç Tüketimi | 14W |
Boyut (mm) | 155×67×80 |
Ağırlık | ≤900g |
Çalışma Sıcaklığı | -40°C ~ +60°C |
Titreşim Büyüklüğü | Titreşim: GJB Araca monteli Yüksek Hızlı Taşıma Şok: Yarım sinüs Dalga, 40g 11 ms, 3 Eksen 6 Yön Her Biri 3 Kez |
Optik lens | |
Opsiyonel Lens | Sabit Yakınlaştırma: 25mm/F2 |
GAVIN615L soğutmalı kızılötesi kamera modülü, Uzaktan İzleme Sistemi, Uçuş Görüş Geliştirme Sistemi, Çoklu Sensör Yükü vb. birçok alanda yaygın olarak kullanılmaktadır.
1. Uygun kızılötesi dedektör çözünürlüğü nasıl seçilir?
Ürünlerinizin gerçek ihtiyaçlarına ve uygulamalarına bağlıdır ve fiyat da dikkate alınması gereken bir faktördür.Görüntü kalitesi yüksek değilse, 120x90, 256x192, 400x300 gibi düşük çözünürlüklü kızılötesi dedektörü seçebilirsiniz.Uzaktan izleme gibi bazı özel amaçlar için çok net bir görüntüye ihtiyacınız varsa, 1280x1024 yüksek çözünürlüklü kızılötesi dedektörü seçebilirsiniz.
2. Termal görüntüleme için doğru sözde renk nasıl seçilir?
- Gri beyaz, küçük sıcaklık farkı olan hedef için daha uygundur
- Kırmızı ve mavi, sorunlu noktaların bulunması gereken sahne için daha uygundur.
- Demir kırmızısı, enerji endüstrisinin standart renk paletidir.
Not: Hangi paleti seçerseniz seçin, termal sıcaklık hiç değişmeyecektir.
3. Uygun bir kızılötesi termal kamera lensi nasıl seçilir?
- Standart lens, uygun mesafe ile normal hedefleri karşılayabilir
- Telefoto lens için nispeten küçük ve uzun mesafeden görülmesi gereken hedefler için uygundur.
- Yakın mesafedeki nesneleri daha ayrıntılı görmek için geniş açılı lens daha iyidir.
- Makro lens, çip devresi gibi yakın mesafeden çok teneke hedefi görmek içindir.
