TIMO Temperatür ölçümü için 120x90 çözünürlüğü olan küçük boyutlu soğutulmamış LWIR Isı Görüntüleme Modülü
| Menşe yeri | Çin |
|---|---|
| Marka adı | SensorMicro |
| Sertifika | ISO9001:2015; RoHS; Reach |
| Model numarası | TIMO112 |
| Min sipariş miktarı | 1 parça |
| Fiyat | Pazarlık edilebilir |
| Ödeme koşulları | L/C,T/T |
Ürün ayrıntıları
| Kare Hızı | 25 Hz | Piksel Aralığı | 12μm |
|---|---|---|---|
| Sıcaklık Aralığı | -20°C~550°C | Çözünürlük | 120x90 |
| Ağırlık (G) | 1.8 | Objektif(HFOV/FL) | 50°/ 1,6 mm |
| Vurgulamak | LC260 Ateş Algılama Kamera Çekirdeği,256x192 Ateş Algılama Kamera Çekirdeği,IP54 Ateş Algılama Kamera Çekirdeği |
||
Ürün Açıklaması

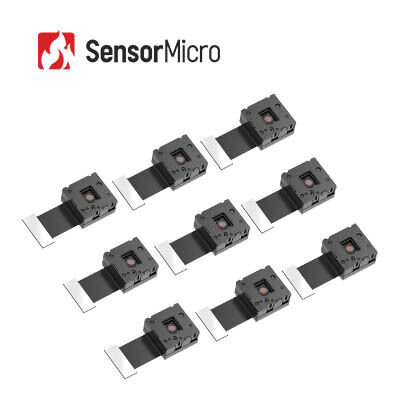

TIMO Tiny Size Soğutmasız LWIR Termal Görüntüleme Modülü 120x90/12μm
TIMO112 Soğutmasız 120x90/12 μm Sıcaklık Ölçümü için Termal Kamera Modülü
Minyatür boyutlu TIMO112 kızılötesi modülü, levha seviyesi ambalajını 120x90 / 12μm soğutmasız kızılötesi dedektörle bütünleştirir.
TIMO112 kızılötesi modülü -20°C~550°C sıcaklık ölçüm aralığına ve ±2°C / ±%2 doğruluk oranına sahiptir.
Önde gelen kızılötesi dedektör ve termal görüntüleme modülü tedarikçisi olarak müşterilerimize çeşitli, olgun ve istikrarlı kızılötesi termal görüntüleme çözümleri sunduk. Ürünlerimiz terminal ürünlerine kolayca entegre edilir ve müşteri maliyetlerini önemli ölçüde azaltır.
Ana Özellikler
- Plaka seviyesinde paketlenmiş dedektör + plaka seviyesi optikler + mikro elektromanyetik valf kapağı
- Maksimum maliyet verimliliğiyle minimum termal görüntüleme işlevselliği sağlayan en küçük kızılötesi termal modül
- Minyatür cihazlara entegrasyon için ideal olan kompakt boyut, hafiflik ve düşük güç tüketimi
- 9mW kadar az enerji tüketen ultra düşük güç tasarımı
- 25Hz kare hızıyla kusursuz görüntüleme
- Çeşitli gömülü platformlarla uyumlu SPI görüntü arayüzünü destekler
- RoHS 2.0 çevre standartlarıyla uyumlu
Üstün SWaP-C Optimizasyonuna Sahip Ultra Minyatür Modül
Kanıtlanmış Performans ve Hızlı Yanıt
Esnek ve Çevre Dostu
Ürün Özellikleri
| Modeli | TIMO112 |
|---|---|
| Çözünürlük | 120*90 |
| Piksel Boyutu | 12μm |
| Spektral Tepki | 8~14μm |
| Odak Modu | Ücretsiz Odaklanma |
| Objektif (HFOV/FL) | 50°/ 1,6 mm |
| Ağırlık | 1.8g |
| Boyut (FPC olmadan) | 12,6 mm * 12,6 mm * 8,8 mm |
| PIN sayısı | 40 PIN |
| Çıkış Verileri | 14bit Ham |
| Kare Hızı | 25 Hz |
| Sıcaklık Ölçüm Aralığı | -20°C~+550°C (-20°C~+150°C | +100°C~550°C) |
| Sıcaklık Ölçümü Doğruluğu | ±2°C / ±%2'den büyük |
| Çalışma Sıcaklığı | -20°C~+60°C |
| Nem | %5~%85 |
| Depolama Sıcaklığı | -45°~+85°C |
| Sertifikasyon | RoHS 2.0 / Erişim |
Endüstriyel Uygulamalar
TIMO112 kızılötesi kamera modülü Akıllı Ev, AIoT, Alet ve Ölçer, Akıllı Güvenlik ve Gece Gözlemi gibi uygulamalarda kullanılabilir.
Özelleştirilmiş Hizmet
Ürün Özelleştirme: Sektöre özgü gereksinimleri karşılamak için yapılandırmaları ayarlayın ve algoritmaları uyarlayın
Yerinde Teknik Destek ve Eğitim: Temel müşterilere uygulamalı sistem kurulumu ve operasyonel eğitim sağlayın
Yeni Ürünler ve Pazarlar için Ortak İnovasyon: Yenilikçi kızılötesi uygulama çözümlerini birlikte geliştirmek için müşterilerle işbirliği yapın
Sıkça Sorulan Sorular
1. Soğutmasız odak düzlemi dizisi mikrobolometresi nasıl çalışır?
Kızılötesi radyant termal etki prensibini kullanarak, soğutulmamış kızılötesi dedektör, kızılötesi radyasyon enerjisini kızılötesi emme malzemesi ile ısı enerjisine dönüştürür, böylece hassas malzemenin sıcaklığı artar. Daha sonra hassas malzemenin belirli bir fiziksel parametresi buna göre değişir ve nesnenin tespitini gerçekleştirmek için tasarlanmış belirli bir dönüştürme mekanizması aracılığıyla elektrik sinyaline veya görünür ışık sinyaline dönüştürülür.
2. Soğutmasız vox mikrobolometresinin avantajı nedir?
Soğutmasız kızılötesi odak düzlemi dedektörü, Entegre Dewar Soğutucu Düzeneği (IDCA) cihazına ihtiyaç duymaz ve oda sıcaklığında çalışabilir. Hızlı başlatma, düşük güç tüketimi, küçük boyut, hafiflik, uzun ömür ve düşük maliyet gibi avantajlara sahiptir. Soğutmasız kızılötesi odak düzlemi dedektörünün hassasiyeti, soğutmalı kızılötesi dedektörlerinki kadar iyi olmasa da, yıllar süren geliştirme sonrasında maliyet performansı, daha geniş bir uygulama beklentisi olan soğutmalı dedektörden açıkça daha iyi olmuştur.
