xÇözünürlük | 400x300 / 17μm | NETD | <30mK |
---|---|---|---|
Spektral aralık | 8~14μm | Boy | 44,5x44.5x36.6mm |
Vurgulamak | Soğutmasız Küçük Kamera Modülü,PLUG417R Küçük Kamera Modülü,30mK Küçük Kamera Modülü |

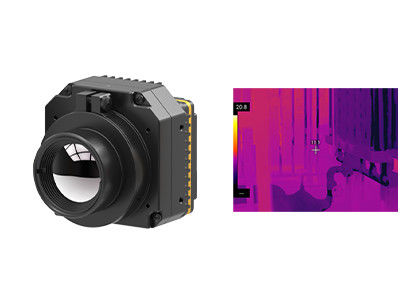

GST PLUG417R Endüstriyel Sıcaklık Ölçümlü Soğutmasız Termal Görüntüleme Kamerası Çekirdeği
PLUG417R, Global Sensör Teknolojisi (GST) tarafından geliştirilen PLUG-R serisi soğutmasız termal IR kamera modüllerinden biridir.400x300 / 17μm soğutmasız kızılötesi dedektör, tam seri optik bileşenler, profesyonel sinyal işleme devresi ve görüntü işleme algoritmasından oluşur.
Endüstriyel sıcaklık ölçümü için yeni bir vizyon açmaya kararlıyız.Kızılötesi sıcaklık ölçümü alanındaki yılların teknik birikimi ve pratik deneyiminden sonra, müşterilerimize eksiksiz bir makine termal görüntüleme görüntüleme çözümleri sunuyoruz.
- NETD<30mk, Yüksek Hassasiyet
- Kararlı Performans
- Kolay Entegrasyon
- Net Görüntü Kalitesi ve Ayrıntılar
- Özelleştirilebilir Sıcaklık Aralığı
- Güçlü Çevre Uyumluluğu
modeli | PLUG417R |
IR Dedektör Performansı | |
Çözünürlük | 400x300 |
Piksel aralığı | 17μm |
Spektral aralık | 8~14μm |
NETD | <30mk |
Görüntü işleme | |
Kare hızı | 25Hz/30Hz/50Hz/60Hz |
Başlama zamanı | <15s |
Analog Video | PAL/NTSC |
Dijital video | RAW/YUV/BT656/LVDS |
Uzantı Bileşeni | USB/Kamera Bağlantısı |
Karartma Modu | Doğrusal/Histogram/Karışık |
Dijital yakınlaştırma | 1~8X Sürekli Yakınlaştırma, Adım Boyutu 1/8 |
Görüntü Ekranı | Siyah Sıcak/Beyaz Sıcak/Sahte Renk |
Görüntü Yönü | Yatay/Dikey/Çapraz Çevir |
Görüntü Algoritması | NUC/AGC/IDE |
Elektriksel Özellikler | |
Standart Harici Arayüz | 50pin_HRS Arayüzü |
İletişim Modu | RS232-TTL, 115200bps |
Besleme gerilimi | 4,5~6V |
Sıcaklık ölçümü | |
Çalışma Sıcaklığı Aralığı | -10°C~50°C |
Sıcaklık aralığı | -20°C~150°C, 100°C~550°C |
Sıcaklık Doğruluğu | ±2°C veya ±2% (Maksimum Değeri Alın) |
SDK | ARM/Windows/Linux SDK, Tam Ekran Termografi |
Fiziksel özellikler | |
Boyut (mm) | 44,5x44.5x36.6 |
Ağırlık | ≤77g |
Çevresel Uyum | |
Çalışma Sıcaklığı | -40°C ~ +70°C |
Depolama sıcaklığı | -45°C ~ +85°C |
Nem | %5~95, Yoğuşmasız |
Titreşim | Rastgele Titreşim 5.35grms, 3 Eksen |
Şok | Yarım sinüs Dalga, 40g/11ms, 3 Eksen 6 Yön |
Optik | |
Opsiyonel Lens | Sabit Odaklı Atermal: 7,5 mm/13 mm/19 mm/25 mm/35 mm |
PLUG417R termal kamera modülü, Elektrik Gücü Denetimi, Makine Görüşü, Bina HVAC Güvenlik ve İzleme, Dış Mekan, Yangınla Mücadele ve Kurtarma, Emniyet Teşkilatı ve Kurtarma, ADAS, UAV Yükleri vb. alanlarda yaygın olarak kullanılmaktadır.
1. Kızılötesi termal görüntüleme nedir?
Doğada, sıcaklığı mutlak sıfırdan (-273 ℃) yüksek olan tüm nesneler kızılötesi ışınlar yayabilir.Hedefin kendisi ile arka plan arasındaki kızılötesi radyasyon sıcaklık farkını ölçmek için kızılötesi kamera dedektörünü kullanarak, termal görüntüler olarak da adlandırılan farklı kızılötesi görüntüler elde edebilirsiniz.
2. Kızılötesi dedektörler nasıl çalışır?
Hedef tarafından yayılan kızılötesi radyasyon, termal dedektörün algılama aralığına girer, daha sonra kızılötesi dedektör, farklı yoğunluktaki radyasyon sinyalini karşılık gelen elektrik sinyaline dönüştürür ve daha sonra amplifikasyon ve video işleme yoluyla, gözlemlenebilen kızılötesi görüntüyü oluşturur. Çıplak gözler.
3. Soğutmalı kızılötesi dedektörlerin avantajları nelerdir?
Soğutulmuş kızılötesi odak düzlemi dedektörü, bir dedektör dewar soğutucusu (ddc) tarafından sağlanan düşük bir sıcaklıkta çalışır.Yüksek hassasiyete sahiptir ve soğutulmamış kızılötesi dedektörden daha ince sıcaklık farkını ayırt edebilir.On kilometreden daha uzak olan çok uzun bir mesafedeki nesneleri algılayabilir, tanımlayabilir ve tanıyabilir.Soğutmalı dedektörün yapısı, soğutmasız dedektöre göre nispeten yüksek maliyetle sonuçlanan çok karmaşıktır.
