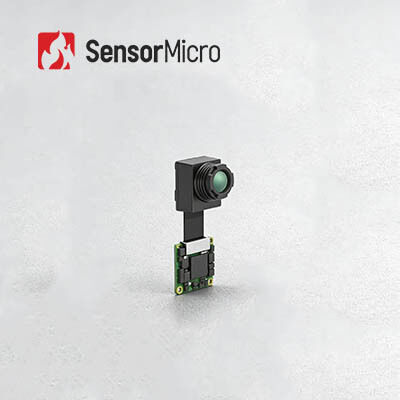

Mini 256x192 Çözünürlük 12μm Piksel Boyutu Soğutmasız FPA Termografi Fonksiyonlu Termal Kamera Çekirdeği
| Menşe yeri | Wuhan, Hubei Eyaleti, Çin |
|---|---|
| Marka adı | SensorMicro |
| Sertifika | ISO9001:2015; RoHS; Reach |
| Model numarası | Mini212G2 |
| Min sipariş miktarı | 1 parça |
| Fiyat | Pazarlık edilebilir |
| Ödeme koşulları | T/T |
Ürün ayrıntıları
| Çözünürlük | 256x192/12μm | NETD | ≤50mk |
|---|---|---|---|
| Spektral Aralık | 8~14μm | Çalışma Gerilimi | 3,3V±0,1V |
| Sıcaklık Ölçüm Aralığı | -20°C~+550°C | Model Numarası | ±2℃ veya ±2% |
| Vurgulamak | 256x192 Termal Kamera Çekirdeği,Termal Kamera Çekirdeği Soğutmasız,FPA Kızılötesi Kamera Modülü |
||
Ürün Açıklaması
Mini Termal Kamera Çekirdekli Soğutmasız FPA Kızılötesi Kamera Modülü 256x192/12μm Termografili
Ürüne Genel Bakış
Mini212G2 soğutmasız kızılötesi minyatür modülü, 256x192/12μm levha seviye paketi (WLP), soğutmasız VOx kızılötesi dedektörü ve yüksek performanslı sinyal işleme devresini entegre eder. Bu hafif termal görüntüleme modülü, endüstriyel uygulamalar için -20°C ile 550°C arasında sıcaklık ölçüm aralığına sahip isteğe bağlı bir termografik fonksiyona sahiptir.
SensorMicro'nun kendi geliştirdiği TIMO212 kızılötesi modülünü temel alan bu çözüm, sıcaklık matrislerinin ve termal görüntülerin doğrudan çıktısını sağlayan ve geliştirme iş yükünü önemli ölçüde azaltan bir kızılötesi ISP işleme kartı içerir. Kompakt boyutu, düşük güç tüketimi ve maliyet verimliliğiyle birden fazla görüş alanı yapılandırmasını destekler ve geniş endüstriyel uygulanabilirlik için evrensel kontrol arayüzlerini entegre eder.
Temel Özellikler
- Doğrudan Termal Görüntüleme Çıkışlı Minyatür Modül- Önemli maliyet avantajları için kendi geliştirdiği 256×192/12μm levha düzeyinde kızılötesi dedektörle donatılmıştır
- Ultra Kompakt Tasarım- Yalnızca 17×17 mm (PCBA) boyutunda, 4 g kadar hafif - kısıtlı alan uygulamaları için ideal
- Entegre İşleme- ISP işleme kartı ve yeni nesil görüntü algoritmaları doğrudan net termal görüntüler sunar
- Hassas Tespit- ±2°C'ye kadar doğrulukla yüksek hassasiyetli sıcaklık ölçümü; noktasal, alan ve tam çerçeve ölçümü destekler
- Esnek Yapılandırma- Çeşitli gözlem gereksinimlerini karşılamak için birden fazla görüş alanı lensi seçeneği mevcuttur
- Zengin Arayüzler- USB2.0 / MIPI / DVP / BT.656 / LVDS ve diğer dijital video çıkış arayüzleri
- Endüstri Standardı Uyumluluğu- Endüstri standardı arayüzlerle tam uyumlu
Teknik Özellikler
| Parametre | Şartname |
|---|---|
| Modeli | Mini212G2 |
| Çözünürlük | 256×192 |
| Piksel Boyutu | 12μm |
| Spektral Tepki | 8~14μm |
| NETD | ≤50mK |
| Çıkış Verileri | 14bit Ham |
| Kare Hızı | Termografi: 25Hz, Görüntüleme: 50Hz |
| Odak Modu | Ücretsiz Odaklanma |
| Objektif (HFOV/FL) | 17,5°/10 mm | 25°/7 mm | 56°/3,2 mm | 90°/2,1 mm |
| Ağırlık (g) | 7.1 | 6.4 | 4 | 6.8 |
| PCBA Boyutu (mm) | 17×17 |
| Dijital Video Arayüzü | USB2.0 / MIPI / DVP / BT.656 / LVDS |
| Analog Video Arayüzü | CVBS (PAL/NTSC) |
| Çalışma Gerilimi | 3,3V±0,1V |
| Tipik Güç Tüketimi | 330mW |
| Sıcaklık Ölçüm Aralığı | -20°C~+550°C (-20°C~+150°C | +100°C~550°C) |
| Sıcaklık Ölçümü Doğruluğu | ±2°C / ±%2'den büyük |
| Çalışma Sıcaklığı | -40°C~+70°C |
| Nem | %5~%85 |
| Depolama Sıcaklığı | -45°~+85° |
| Sertifikasyon | RoHS 2.0 / Erişim |
Endüstriyel Uygulamalar
Bu ürün AIoT, Makine Görüşü, Endüstriyel Görüş, Güvenlik İzleme ve Gece Gözlemi uygulamaları için tasarlanmıştır:
- AIoT- Akıllı ev aletleri, giyilebilir cihazlar ve akıllı çevresel monitörler dahil olmak üzere kompakt AIoT cihazlarına entegrasyon
- Endüstriyel Vizyon- Endüstriyel ekipmanların gerçek zamanlı izlenmesi, lazer işleme ve kaynak senaryoları, yarı iletken tespiti
- Güvenlik İzleme- Yasadışı davetsiz misafirlerin tespiti ve gerçek zamanlı alarmların tetiklenmesi
Ürün Portföyü Avantajları
- Çeşitli Formatlar- Çeşitli entegrasyon gereksinimlerini karşılamak için kızılötesi dedektörler, kamera çekirdekleri ve modülleri içeren geniş ürün yelpazesi
- Zengin Çeşit- Daha fazla uygulama esnekliği için çoklu dizi çözünürlükleri, piksel boyutları, dalga bantları ve lens seçenekleri
- Üstün Performans- Net görüntüleme, kompakt boyut, düşük güç tüketimi, yüksek hassasiyet ve çevresel zorluklara karşı güçlü güvenilirlik
- Kolay Entegrasyon- Uygulama alanları arasında basit entegrasyon ve hızlı geliştirme için çoklu arayüz seçenekleri
Sıkça Sorulan Sorular
Kızılötesi termal görüntüleme nedir?
Kızılötesi termal görüntüleme, nesneler hakkında bilgi toplamak için kızılötesi radyasyon ve termal enerjiden yararlanır. Kızılötesi termal görüntüler, nesneler ile arka plan ortamları arasındaki radyasyon farklılıklarını ve nesnelerin kendi içindeki değişiklikleri tespit ederek, sahne özelliklerini ortaya çıkaran radyasyon dalgalanmalarını görüntüler.
Kızılötesi termal görüntülemenin avantajları nelerdir?
- Tamamen karanlığı görün
- Kamuflaj altında kimlik tespiti
- Uzun menzilli algılama
- Isı dağılımı tespiti
- Temassız sıcaklık ölçümü
- Meslek farkındalığı
Kızılötesi termal görüntülemenin uygulamaları nelerdir?
Sıcaklık ölçümü ve tüm hava koşullarında görüntüleme, kızılötesi termal görüntüleme teknolojisinin iki temel işlevidir. Bu teknolojiler kullanılarak geliştirilen ürünler, elektrik enerjisi, güvenlik ve izleme, endüstriyel üretim, bilimsel araştırma ve tıbbi tedavi gibi geleneksel alanlarda yaygın olarak kullanılmaktadır.
