RS058 Cryo Cooler ile Yüksek Kare Hızı MWIR Termal Kamera Çekirdeği 15μm 640x512
| Menşe yeri | Çin |
|---|---|
| Marka adı | SensorMicro |
| Sertifika | ISO9001:2015; RoHS; Reach |
| Model numarası | iTL1208 |
| Min sipariş miktarı | 1 parça |
| Fiyat | Pazarlık edilebilir |
| Ödeme koşulları | T/T |
Ürün ayrıntıları
| Tip | Soğutmasız Kamera Modülü | Besleme gerilimi | 4.5-5.5V |
|---|---|---|---|
| Çözünürlük | 1280x1024/8μm | Yüksek Hassasiyet | NETD≤30mK |
| Dijital Kare Hızı | 25/30 Hz | Orta Dalga Boyu | 8μm ~ 14μm |
| Vurgulamak | RS058 Mwir Termal Kamera,640x512 Mwir Termal Kamera |
||
Ürün Açıklaması

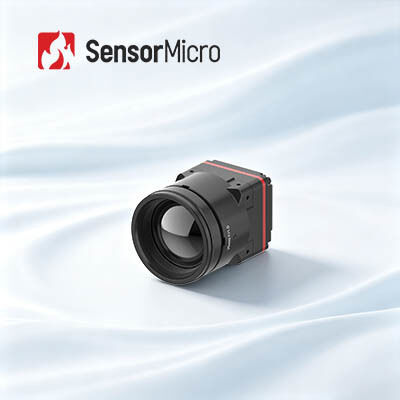

Soğutmasız Mega Piksel 1280x1024 / 8µm LWIR Termal Görüntüleme Modülü
Ürün Genel Bakışı
iTL1208 8µm megapiksel kızılötesi kamera çekirdeği, çeşitli termal görüntüleme ekipmanları için güvenilir bir bileşendir. Öncü 8µm megapiksel termal algılama tasarımı ile kararlı 1280×1024 yüksek çözünürlüklü görüntüleme ve mükemmel SWaP performansı sunarak geleneksel yüksek çözünürlüklü termal çekirdeklerin büyük boyut, ağır ağırlık ve yüksek güç tüketimi gibi sorunlarını çözmektedir.
Maliyet etkin, germanyum içermeyen kalkojenit optik teknolojisi ve standart MIPI CSI endüstriyel arayüzünü benimseyen ürün, standartlaştırılmış sistem kenetlenmesini ve esnek lens eşleştirmeyi destekler. El tipi termal görüntüleyicilerin, mobil algılama ekipmanlarının ve taşınabilir termal izleme cihazlarının toplu entegrasyonu için uygundur. Sıkı kalite kontrolü ve düşük güçlü kararlı çalışması ile endüstriyel termal görüntüleme sistemleri için maliyet etkin bir yükseltme çözümüdür.
Ana Özellikler
- 8µm Megapiksel Atılımı: ApexCore 1280×1024/8µm süper kızılötesi dedektör ile çalışan dünyanın ilk 8µm megapiksel termal kamera çekirdeği, yüksek çözünürlüğü ultra kompakt entegrasyonla dengeler.
- SWaP Performansının Ön Safında: Yalnızca 22.6×22.6×34.5 mm boyutlarında, 35.7±2g ağırlığında (12mm lens dahil) ve sadece 1W güç tüketimiyle megapiksel termal görüntüleme için boyut bariyerini yıkıyor.
- Germanyum İçermeyen Optikler, Hızlı Entegrasyon: Çeşitli uygulama gereksinimleri için çoklu lens seçenekleriyle germanyum içermeyen kalkojenit optikler. Basitleştirilmiş sistem entegrasyonu için RAW ve YUV veri çıkışlı MIPI CSI görüntü çıkış arayüzü.
Ürün Özellikleri
| Model | iTL1208 |
|---|---|
| IR Dedektör Göstergeleri |
Hassas Malzeme: VOx Çözünürlük: 1280×1024 Piksel Boyutu: 8µm Spektral Tepki: 8µm ~ 14µm Tipik NETD: ≤30mK |
| Görüntü İşleme |
Dijital Kare Hızı: 25/30Hz Başlangıç Süresi: ≤6s Dijital Video: RAW/YUV Görüntü Algoritması: NUC/3DNR/DNS/DRC/EE Görüntü Ekranı: 10 Tip (Beyaz Sıcak/Lav/Demir Kırmızı/Sıcak Demir/Tıbbi/Arktik/Gökkuşağı 1/Gökkuşağı 2/Ton/Siyah Sıcak) |
| PC Yazılımı | Modül Kontrolü ve Video Görüntüleme |
| Elektriksel |
Standart Harici Arayüz: 34Pin_Konnektör Arayüzü: BP04SD-34-0065-R0 İletişim Arayüzü: TTL-232/I2C Dijital Video Arayüzü: MIPI-CSI Besleme Gerilimi: 4.5-5.5V Tipik Güç Tüketimi: 1W |
| Mekanik |
Boyut (lens dahil): • 5mm lens ile: 22.6mm×22.6mm×50mm (lens dış çapı Φ37mm) • 10mm lens ile: 22.6mm×22.6mm×45.3mm (lens dış çapı Φ33mm) • 12mm lens ile: 22.6mm×22.6mm×34.5mm (lens dış çapı Φ26.6mm) • 17mm lens ile: 22.6mm×22.6mm×35.4mm (lens dış çapı Φ27mm) • 25mm lens ile: 22.6mm×22.6mm×44.2mm (lens dış çapı Φ33mm) • 35mm lens ile: 22.6mm×22.6mm×50.9mm (lens dış çapı Φ43.2mm) Ağırlık (lens dahil): • 85.5±4.5g (5mm Lens ile) • 70.5±3.6g (10mm Lens ile) • 35.7±2g (12mm Lens ile) • 40.7±2.1g (17mm Lens ile) • 71.0±3.6g (25mm Lens ile) • 110±5.5g (35mm Lens ile) |
| Çevresel Uyumluluk |
Çalışma Sıcaklığı: -40℃~+70℃ Depolama Sıcaklığı: -45℃~+85℃ Nem: %5~%95, yoğuşmasız Titreşim: 5.35grms, Rastgele Titreşim, 3 eksen Darbe: Yarım Sinüs Dalgası, 40g/11ms, Darbe Yönü 3 Eksen, 6 Yön Sertifikasyon: ROHS2.0/REACH Optik Lens: Sabit Odak Atermal: 5/10/12/17/25/35mm |
Endüstriyel Uygulamalar
iTL1208 kızılötesi kamera modülü, Orman Yangın Söndürme, Güç Bakımı, Fotovoltaik Denetim, Güvenlik İzleme, Giyilebilir Cihazlar, Taşınabilir Cihazlar vb. birçok alanda yaygın olarak kullanılmaktadır.
Şirket Profili
SensorMicro, dünyanın önde gelen kızılötesi dedektör üreticisi ve hizmet sağlayıcısıdır. Dünyanın dört bir yanındaki müşterilere yüksek performanslı soğutmasız ve soğutmalı termal görüntüleme dedektörleri sunmaya ve profesyonel uygulama deneyimini paylaşmaya isteklidir.
SensorMicro, çok yönlü formatlarda ve dalga boylarında gelişmiş kızılötesi dedektörler, kamera çekirdekleri ve modüller sunar. Netlik, hassasiyet ve verimlilik için tasarlanan ürünlerimiz, çeşitli sistemlere sorunsuz bir şekilde entegre olarak sektörler genelinde yeni nesil görüntüleme ve algılama uygulamalarını güçlendirir.
SensorMicro dedektörleri, termografi, güvenlik ve gözetim, kişisel görüş, otomotiv ve tüketici kızılötesi ürünlerinde yaygın olarak kullanılmıştır. SensorMicro'nun seri üretim kapasitesi, mevcut ve gelişmekte olan tüm pazarlardan gelen artan talebi karşılamasını sağlar.
Sıkça Sorulan Sorular
Kızılötesi termal görüntüleme nedir?
Kızılötesi termal görüntüleme, nesneler hakkında bilgi toplamak, onları görüntülemek veya düşük görüş koşullarında bile nesnelerin sıcaklık bilgilerini elde etmek için kızılötesi radyasyon ve termal enerjiyi kullanma yöntemidir.
Kızılötesi Termal Görüntüleme Nasıl Çalışır?
Kızılötesi termal görüntüleme sistemi, kızılötesi radyasyonu geçirebilen kızılötesi optik sistem aracılığıyla sahnenin kızılötesi radyasyonunu odak düzlemi dizisi kızılötesi dedektörüne odaklayan pasif temassız bir algılama ve tanımlama teknolojisidir. Termal dedektör, farklı yoğunluktaki radyasyon sinyalini karşılık gelen elektrik sinyaline dönüştürür ve ardından amplifikasyon ve video işleme yoluyla çıplak gözle görülebilen kızılötesi görüntüyü oluşturur.
