256x192 çözünürlüğü ve düşük 330mW güç tüketimi için 12μm piksel pitch ile soğutulmamış termal görüntüleme modülü
| Menşe yeri | Wuhan, Hubei Eyaleti, Çin |
|---|---|
| Marka adı | SensorMicro |
| Sertifika | ISO9001:2015; RoHS; Reach |
| Model numarası | Mini212G2 |
| Min sipariş miktarı | 1 parça |
| Fiyat | Pazarlık edilebilir |
| Ödeme koşulları | T/T |
Ürün ayrıntıları
| Çözünürlük | 256x192 | Güç Tüketimi | 330mW |
|---|---|---|---|
| Spektral Aralık | 8~14μm | Piksel Aralığı | 12μm |
| NETD | ≤50mk | Kare Hızı | Termografi: 25Hz, Görüntüleme: 50Hz |
| Vurgulamak | Soğutmasız Termal Görüntüleme Modülü,Termal Görüntüleme Modülü 256x192 |
||
Ürün Açıklaması

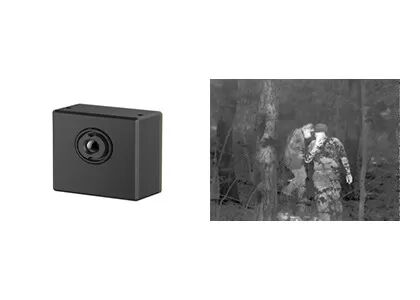

Güvenlik Kamerası için Soğutmasız Termal Görüntüleme Modülü 256x192 / 12μm
Ürüne Genel Bakış
Mini212G2 soğutmasız IR görüntüleme modülü, güvenlik ve izleme alanlarında küçük boyut, hafiflik ve rekabetçi fiyatlandırma konusunda katı gereksinimleri olan uygulamalar için özel olarak tasarlanmış, mükemmel bir düşük maliyetli termal kamera çekirdek çözümünü temsil eder.
Bu modül, 8 ila 14μm arasında değişen uzun dalga kızılötesi (LWIR) spektrumunu yakalayan olağanüstü kompakt 256x192/12μm levha seviye paketi (WLP) kızılötesi dedektörünü içerir. Tamamen optimize edilmiş SWaP-C özellikleriyle Mini212G2 termal kamera modülü, katı boyut ve ağırlık kısıtlamalarına sahip kompakt cihazlara sorunsuz bir şekilde entegre olur.
Ana Özellikler
- Doğrudan Termal Görüntüleme Çıkışlı Minyatür Modül:Önemli maliyet avantajları sunan, kendi geliştirdiği 256×192/12μm levha düzeyinde kızılötesi dedektörle donatılmıştır; yalnızca 17×17 mm (PCBA) ölçülerinde ve 4 g kadar düşük ağırlığa sahip ultra kompakt yapısal tasarım; entegre ISP işleme kartı ve gelişmiş görüntü algoritmaları doğrudan net termal görüntüler sunar
- Hassas Algılama, Esnek Yapılandırma:±2°C'ye kadar doğrulukla yüksek hassasiyetli sıcaklık ölçümü; noktasal, alan ve tam çerçeve ölçümü destekler; Çeşitli gözlem gereksinimlerini karşılamak için birden fazla görüş alanı lensi seçeneği mevcuttur
- Kolay Entegrasyon için Zengin Arayüzler:USB2.0, MIPI, DVP, BT.656, LVDS ve diğer dijital video çıkış arayüzlerini sunar; endüstri standardı arayüzlerle tam uyumlu
Ürün Özellikleri
| Modeli | Mini212G2 |
|---|---|
| Çözünürlük | 256×192 |
| Piksel Boyutu | 12μm |
| Spektral Tepki | 8~14μm |
| NETD | ≤50mK |
| Çıkış Verileri | 14bit Ham |
| Kare Hızı | Termografi: 25Hz, Görüntüleme: 50Hz |
| Odak Modu | Ücretsiz Odaklanma |
| Objektif (HFOV/FL) | 17,5°/10 mm | 25°/7 mm | 56°/3,2 mm | 90°/2,1 mm |
| Ağırlık (g) | 7.1 | 6.4 | 4 | 6.8 |
| PCBA Boyutu (mm) | 17×17 |
| Dijital Video Arayüzü | USB2.0 / MIPI / DVP / BT.656 / LVDS |
| Analog Video Arayüzü | CVBS (PAL/NTSC) |
| Çalışma Gerilimi | 3,3V±0,1V |
| Tipik Güç Tüketimi | 330mW |
| Sıcaklık Ölçüm Aralığı | -20°C~+550°C (-20°C~+150°C | +100°C~550°C) |
| Sıcaklık Ölçümü Doğruluğu | ±2°C / ±%2'den büyük |
| Çalışma Sıcaklığı | -40°C~+70°C |
| Nem | %5~%85 |
| Depolama Sıcaklığı | -45°~+85° |
| Sertifikasyon | RoHS 2.0 / Erişim |
Endüstriyel Uygulamalar
Bu ürün AIoT, Makine Görüşü, Endüstriyel Görüş, Güvenlik İzleme ve Gece Gözlemi gibi alanlar için konumlandırılmıştır.
- AIOT:Akıllı ev aletleri, giyilebilir cihazlar ve akıllı çevresel monitörler gibi kompakt AIoT cihazlarına entegrasyon için mükemmel şekilde uygundur
- Endüstriyel Vizyon:Endüstriyel ekipmanların, lazer işleme ve kaynak senaryolarının, yarı iletken algılamanın ve benzer uygulamaların gerçek zamanlı izlenmesi için kullanılır
- Güvenlik İzleme:Yasadışı davetsiz misafirleri tespit etme ve gerçek zamanlı alarmları tetikleme yeteneğine sahiptir
Ürün Grubumuz
Çeşitli entegrasyon gereksinimlerini karşılamak için kızılötesi dedektörler, kamera çekirdekleri ve modüller dahil olmak üzere kapsamlı bir ürün formatı yelpazesi sunuyoruz.
- Zengin Ürün Çeşitliliği:Çoklu dizi çözünürlükleri, piksel boyutları, dalga bantları ve lens seçeneği kombinasyonları, çeşitli uygulamalar için daha fazla esneklik sağlar
- Üstün Performans:Net görüntüleme, kompakt boyut, düşük güç tüketimi, yüksek hassasiyet ve güçlü güvenilirlik; çok çeşitli çevresel zorluklar altında performans gösterecek şekilde tasarlanmıştır
- Kolay Entegrasyon:Çoklu arayüz seçenekleri entegrasyonu basit hale getirir ve birden fazla uygulama alanında hızlı gelişime olanak tanır
Sıkça Sorulan Sorular
1. Uygun kızılötesi dedektör çözünürlüğü nasıl seçilir?
Seçim, fiyatın önemli bir faktör olduğu gerçek ürün ihtiyaçlarına ve uygulamalarına bağlıdır. Görüntü kalitesinin kritik olmadığı uygulamalar için 120x90, 256x192 veya 400x300 gibi daha düşük çözünürlüklü kızılötesi dedektörler uygundur. Uzaktan izleme gibi özel amaçlara yönelik çok net görüntüler gerektiren uygulamalar için, 1280x1024'lük daha yüksek çözünürlüklü kızılötesi dedektörler önerilir.
2. Termal görüntüleme için doğru sözde renk nasıl seçilir?
Gri-beyaz palet, küçük sıcaklık farklarına sahip hedefler için daha uygundur.
Sorunlu noktaların belirlenmesi gereken sahneler için kırmızı ve mavi palet daha uygundur.
Demir kırmızısı, enerji endüstrisi için standart renk paletidir.
Not: Hangi paleti seçerseniz seçin termal sıcaklık ölçümleri değişmeden kalır.
3. Uygun kızılötesi termal kamera lensi nasıl seçilir?
Standart mercek:Uygun mesafelerdeki normal hedeflere uygundur
Telefoto lens:Uzun mesafelerden görülmesi gereken nispeten küçük hedefler için uygundur
Geniş açılı mercek:Yakın mesafelerdeki nesnelerin daha fazla ayrıntısını görüntülemek için daha iyi
Makro mercek:Çip devreleri gibi yakın mesafelerdeki çok küçük hedefleri görüntülemek için tasarlanmıştır
