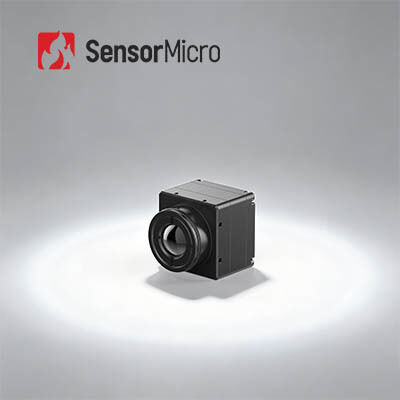

SWaP-C Soğutulmamış Isı Görüntüleyici Modülü Çekirdek LWIR 384×288/17μm ±2°C / ±2% Doğruluk ve 0.65W Güç Tüketimi
| Menşe yeri | Çin |
|---|---|
| Marka adı | SensorMicro |
| Sertifika | ISO9001:2015; RoHS; Reach |
| Model numarası | COIN417RG3 |
| Min sipariş miktarı | 1 parça |
| Fiyat | Pazarlık edilebilir |
| Ödeme koşulları | T/T |
Ürün ayrıntıları
| Çözünürlük | 384×288/17μm | Model Numarası | ±2°C / ±%2'den büyük |
|---|---|---|---|
| Tipik Güç Tüketimi | 0,65W | Tipik NETD | ≤30mK |
| Spektral Aralık | 8~14μm | Kare Hızı | 25Hz/30Hz/50Hz |
| Vurgulamak | Esnek Soğutmasız Termal Görüntüleme Modülü,640x512 Soğutmasız Termal Görüntüleme Modülü |
||
Ürün Açıklaması
SWaP-C Soğutulmamış Termal Görüntüleme Modülü Çekirdeği LWIR 384*288/17µm
Ürün Genel Bakışı
Sıcaklık ölçümü için COIN417RG3 kızılötesi kamera çekirdeği, 384*288/17µm soğutulmamış kızılötesi dedektör özelliğine sahiptir ve gerçek zamanlı sıcaklık ölçüm bileşeni entegre eder. ±3°C veya ±3% doğrulukla geniş bir sıcaklık aralığını destekler, anormal sıcaklık değişimlerinin hassas tespitini sağlar. Ultra düşük güç tasarımı ve standart endüstri arayüzleriyle uyumluluğu, geliştirme ve entegrasyon maliyetlerini önemli ölçüde azaltır.
Ana Özellikler
- Kapsamlı Özellikler, Uygun Maliyetli: Görüntü kalitesini artırmak için gelişmiş görüntü işleme algoritmaları entegre edilmiş, uygun maliyetli soğutulmamış IR dedektörler temelinde geliştirilmiştir. -20°C ila 150°C ve 100°C ila 550°C sıcaklık aralıklarını destekleyen, ±2°C veya ±2%'ye kadar yüksek sıcaklık ölçüm doğruluğu, genişletilmiş aralıklar için özelleştirilebilir.
- Esnek Genişletme, Hızlı Entegrasyon: Çeşitli uygulama ihtiyaçlarını karşılamak için birden fazla optik lens seçeneği mevcuttur. USB2.0/DVP/LVDS/BT.656 dahil olmak üzere birden fazla çıkış modunu destekler. Seri port kontrolü ile RAW/YUV görüntü verileri çıktıları.
Ürün Özellikleri
| Model | COIN417RG3 |
|---|---|
| IR Dedektör Göstergeleri |
Hassas Malzeme: VOx Çözünürlük: 384*288 Piksel Boyutu: 17µm Spektral Tepki: 8µm ~ 14µm Tipik NETD: ≤30mK |
| Görüntü İşleme |
Dijital Kare Hızı: 25/30/50Hz Başlangıç Süresi: 6s Analog Video: PAL/NTSC Dijital Video: RAW/YUV422 Görüntü Algoritması: Düzensizlik Düzeltme (NUC), 3D Gürültü Azaltma (3DNR), 2D Gürültü Bastırma (DNS), Dinamik Aralık Sıkıştırma (DRC), Kenar İyileştirme (EE) Görüntü Ekranı: 10 Tip (Beyaz Sıcak/Lav/Demir Kırmızısı/Sıcak Demir/Tıbbi/Arktik/Gökkuşağı 1/Gökkuşağı 2/Ton/Siyah Sıcak) |
| Elektriksel |
Standart Harici Arayüz: 50Pin: DF40C-50DP-0.4V(51), (HRS, Erkek) Genişletme Kartı: USB3.0/USB2.0/VPC/USB2.0&VPC İletişim Arayüzü: TTL-232/USB2.0 Dijital Video Arayüzü: DVP8/DVP16/USB2.0/BT.656/LVDS Besleme Gerilimi: 4.5~5.5V Tipik Güç Tüketimi: 0.65W |
| Sıcaklık Ölçümü |
Çalışma Sıcaklığı: -10°C~+50°C Sıcaklık Ölçüm Aralığı: -20°C~+150°C, 100°C~+550°C Sıcaklık Ölçüm Doğruluğu: ±2°C / ±2%'den büyük olanı Kısmi Sıcaklık Ölçümü: Sıcaklık ölçüm alanlarının maksimum, minimum ve ortalama değerini çıktı olarak destekler SDK: Android/Windows/Linux; Video Akışı Analizi ve Gri'den Sıcaklığa Dönüşüm Sağlar |
| Mekanik |
Çıplak Çekirdek Boyutu(mm): 25.4*25.4*16.5 Çıplak Çekirdek Ağırlığı(g): 16.6±1 |
| Çevresel Uyumluluk |
Çalışma Sıcaklığı: -40°C~+70°C Depolama Sıcaklığı: -45°C~+85°C Nem: %5~%95, yoğuşmasız Titreşim: Rastgele Titreşim, 5.35grms, 3 eksen Darbe: Yarım Sinüs Dalgası, 40g/11ms, Darbe Yönü 3 Eksen, 6 Yön Sertifikasyon: ROHS2.0/REACH |
| Optik Lens |
Optik Lens: Sabit Odak Atermal: 4.8mm/7mm/9.1mm/13mm/19mm/25mm Koruma Seviyesi: IP67(Ön Lens) |
Endüstriyel Uygulamalar
COIN417RG3 kızılötesi kamera modülü, Termografi, Güvenlik ve İzleme, Açık Hava, İtfaiye ve Kurtarma, AIoT, Akıllı Donanım, ADAS ve diğer endüstriyel uygulamalarda yaygın olarak kullanılmaktadır.
Ürün Hattımız
- Yüksek hassasiyet ve mükemmel performans
- Kızılötesi sektöründe dünya lideri teknoloji
- Çeşitli kızılötesi dedektörler mevcuttur - hem soğutulmamış hem de soğutulmuş IR dedektörler farklı formatlarda ve piksel boyutlarında
- Hızlı teslimatı sağlamak için seri üretim - milyonlarca dedektöre kadar yıllık üretim kapasitesine sahip üç üretim hattı
Sıkça Sorulan Sorular
Kızılötesi termal görüntüleme nedir?
Kızılötesi termal görüntüleme, nesneler hakkında bilgi toplamak için kızılötesi radyasyon ve termal enerjiyi kullanan bir yöntemdir. Görünmez kızılötesi radyasyonu, hedef yüzeyin sıcaklık dağılımına sahip görünür kızılötesi termal görüntülere dönüştürür. Farklı nesneler ve hatta aynı nesnenin farklı bölümleri farklı radyasyon yeteneğine ve kızılötesi yansıma gücüne sahiptir.
Kızılötesi görüntüleme ne için kullanılabilir?
Kızılötesi görüntüleme uygulamaları arasında gece görüşü, arama ve kurtarma, tahribatsız muayene, salgın önleme, termografi, güvenlik ve izleme, itfaiye ve çeşitli endüstriyel uygulamalar yer alır.
Termal görüntüleme modülü nedir?
Bir termal görüntüleme modülü tipik olarak bir kızılötesi dedektör, kızılötesi lens ve gömülü yazılım ve algoritmaya sahip donanım elektroniğinden oluşur. Bir termal görüntüleme cihazının minimum işlevsel birimidir.
