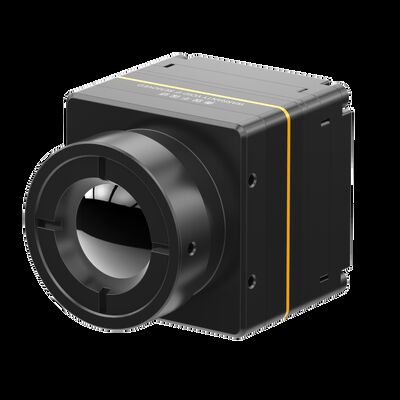

384x288/17μm kızılötesi dedektörü ile soğutulmamış FPA Termal Görüntüleme Kamera Çekirdek
| Menşe yeri | Çin |
|---|---|
| Marka adı | SensorMicro |
| Sertifika | ISO9001:2015; RoHS; Reach |
| Model numarası | COIN417G3 |
| Min sipariş miktarı | 1 parça |
| Fiyat | Pazarlık edilebilir |
| Ödeme koşulları | T/T |
Ürün ayrıntıları
| Dijital Kare Hızı | 25/30/50 Hz | Çözünürlük | 384x288 /17μm |
|---|---|---|---|
| Dijital video | HAM/YUV422 | NETD | ≤30mK/F1.0/25°C |
| Spektral Aralık | 8~14μm | Analog video | PAL/NTSC |
| Vurgulamak | Soğutmasız FPA Termal Görüntüleme Kamera Çekirdeği,400x300 Termal Görüntüleme Kamera Çekirdeği,400x300 Kızılötesi Dedektör Termal Kamera Çekirdeği |
||
Ürün Açıklaması
384x288/17μm Kızılötesi Dedektörlü Soğutmasız FPA Termal Görüntüleme Kamerası Çekirdeği
Ürün Açıklaması
COIN417G2 soğutmasız kızılötesi modül, 384x288/17μm levha seviye paketi (WLP) kızılötesi görüntüleme dedektörünü, yüksek performanslı sinyal işleme devresini ve görüntü işleme algoritmasını entegre eder. Kızılötesi çekirdek performansı, yükseltilmiş ASCI çipi ile daha da geliştirildi. Ayrıca gelişmiş görüntü işleme algoritması kullanılarak görüntü performansı %30 artmaktadır.
COIN417G2 kızılötesi modülü, keskin ve net termal görüntü sunumu, kompakt boyut ve düşük maliyet özelliklerine sahiptir.
Şimdiye kadar entegratörlere çeşitli olgun ve kararlı kızılötesi termal görüntüleme çözümleri sağladık. COIN serisi termal görüntüleme ortak modülünün daha fazla terminal ürününe entegre edilmesi daha kolaydır ve entegratörlerin maliyetini büyük ölçüde azaltır.
COIN417G2 termal modülü Endüstriyel Görüş, Güvenlik İzleme, Yangınla Mücadele ve Kurtarma, Dış Mekan, Makine Görme, ADAS vb. alanlarda kullanılabilir.
Ana Özellikler
Kapsamlı İşlevsellik, Uygun Maliyetli Tasarım
• Yüksek maliyetli, levha düzeyinde paketleme dedektörü kullanılarak geliştirildi
• Görüntü kalitesini artırmak için gelişmiş görüntü işleme algoritmalarıyla entegre edilmiştir
Olağanüstü Performans, Üstün Görüntüleme
• Tipik NETD≤30mK ile yüksek hassasiyet
• Yeni nesil görüntü algoritmaları daha net, keskin termal görüntüler sunar
Esnek Uzatma, Hızlı Entegrasyon
• Çeşitli uygulama senaryolarına uyacak şekilde birden fazla optik lens seçeneği mevcuttur
• USB2.0/DVP/LVDS/BT.656 görüntü çıkış arayüzlerini destekler
• Seri bağlantı noktası kontrolüyle RAW/YUV görüntü verilerinin çıkışını yapar
Ürün Özellikleri
| Modeli | COIN417G3 |
| IR Dedektör Göstergeleri | |
| Hassas Malzeme | VOx |
| Çözünürlük | 384×288 |
| Piksel Boyutu | 17μm |
| Spektral Tepki | 8μm ~ 14μm |
| Tipik NETD | ≤30mK/F1.0/25°C |
| Görüntü İşleme | |
| Dijital Kare Hızı | 25/30/50 Hz |
| Başlangıç Süresi | 6'lı |
| Analog Video | PAL/NTSC |
| Dijital Video | HAM/YUV422 |
| Görüntü Algoritması | Tekdüzelik Düzeltmesi (NUC) 3D Gürültü Azaltma (3DNR) 2D Gürültü Bastırma (DNS) Dinamik Aralık Sıkıştırma (DRC) Kenar Geliştirme (EE) |
| Görüntü Ekranı | 10 Tür (Sıcak Beyaz/Lav/Demir Kırmızısı/Sıcak Demir/Tıbbi/Arktik/Gökkuşağı 1/Gökkuşağı 2/Renk Tonu/Siyah Sıcak) |
| PC Yazılımı | |
| ICC Yazılımı | Modül Kontrolü ve Video Ekranı |
| Elektrik | |
| Standart Harici Arayüz | 50Pin: DF40C-50DP-0.4V(51), (HRS,Erkek) |
| Uzatma Kartı | USB3.0/USB2.0/VPC/USB2.0&VPC |
| İletişim Arayüzü | TTL-232/USB2.0 |
| Dijital Video Arayüzü | DVP8/DVP16/USB2.0/BT.656/LVDS |
| Besleme Gerilimi | 4.5~5.5V |
| Tipik Güç Tüketimi | 0,65W |
| Mekanik | |
|
Çıplak Çekirdek Boyutu (mm)
|
25,4 mm × 25,4 mm × 16,5 mm
|
| Çıplak Çekirdek Ağırlığı(g) | 16,6±1 |
| Çevresel Uyumluluk | |
| Çalışma Sıcaklığı | -40°C~+70°C |
| Depolama Sıcaklığı | -45°~+85°C |
| Nem | %5~%95, yoğunlaşmayan |
| Titreşim | Rastgele Titreşim, 5,35grms, 3 eksenli |
| Darbe | Yarım Sinüs Dalgası, 40g/11ms, Darbe Yönü X Ekseni, 3 kez |
| Sertifikasyon | ROHS2.0/REACH |
| Optik Lens | |
| Optik Lens | Sabit Odaklı Atermal: 4,8 mm/7 mm/9,1 mm/13 mm/19 mm/25 mm/35 mm |
| Koruma Seviyesi | IP67(Ön Lens) |
Kızılötesi Algılamada Güvenilir Ortağınız
- Derin Teknik Uzmanlık
Kızılötesi sensör teknolojisinin araştırılması, geliştirilmesi ve uygulanmasında uzun yıllara dayanan deneyimimizle çip tasarımı, plaka üretimi, paketleme ve testin yanı sıra sistem entegrasyonu konularında güçlü yetenekler geliştirdik. Sağlam temelimiz, gelişen pazar taleplerini karşılayan yenilikçi ve güvenilir ürünleri sürekli olarak sunmamızı sağlar. - Kızılötesi Algılamada Yenilik ve Pratik Uygulamaya Odaklandı
NETD, SWaP ve çalışma sıcaklığındaki sınırları sürekli zorlayarak termal görüntülemede teknolojik atılımlara öncülük etmeye kararlıyız. Ürünlerimiz güvenlik, endüstriyel izleme, akıllı sistemler ve daha birçok alanda uygulamalarda sürekli olarak lider konumdadır. - Çeşitlendirilmiş Ürün Portföyü
Bağımsız Ar-Ge ve çok sayıda teknik yolla desteklenen, çok çeşitli endüstriler için özel çözümler sağlayan, hem soğutmalı hem de soğutmasız, kapsamlı bir kızılötesi algılama bileşenleri yelpazesi sunuyoruz. - Titiz Güvenilirlik Doğrulaması Kalite Güvencesini Sağlar
Sağlam bir kalite yönetim sistemiyle desteklenen ürünlerimiz, uzun vadeli istikrar ve güvenilirliği sağlamak için üretim boyunca çok sayıda test prosedüründen geçer. - Profesyonel Teknik Destek ve Ortak Geliştirme Hizmetleri
Mühendislik ekibimiz, sistem entegrasyonunu hızlandırmak, verimliliği artırmak ve pazara çıkış süresini kısaltmak için müşterilerin Ar-Ge ve ürün ekipleriyle yakın işbirliği içinde çalışır. Başarınız bizim ortak misyonumuzdur.
Ürün Grubumuz
- Yüksek hassasiyet ve mükemmel performans
- Kızılötesi endüstrisinde dünya lideri teknoloji
- Çeşitli kızılötesi dedektörler mevcuttur
- Farklı formatlarda ve piksel boyutlarında hem soğutmasız hem de soğutmalı IR dedektörleri
- Hızlı teslimatı sağlamak için hacimli üretim
- Yıllık milyonlarca dedektöre kadar üretim kapasitesine sahip üç üretim hattı
SSS
1. Kızılötesi termografi nedir?
Termografi, nesne yüzey sıcaklığının tespitine dayalı, invaziv olmayan bir teşhis yönteminin yeni ve etkili bir teknolojisidir. Bir nesneden yayılan kızılötesi (IR) radyasyon, sıcaklık dağılım haritası şeklinde kaydedilir ve görselleştirilir.
2. Kızılötesi termografi ne için kullanılabilir?
Kızılötesi termal görüntü, ev incelemeleri yapmak, yapısal kusurları, elektriksel arızaları, mekanik arızaları, insanlarda ve hayvanlardaki fizyolojik değişiklikleri ve çok daha fazlasını belirlemek için kullanılabilir.
3. Kızılötesi termografinin avantajları nelerdir?
Tahribatsız test için, test edilmesi kolaydır ve hasar vermeden hızlı bir şekilde yanıt verilir; bu da maliyetlerden tasarruf sağlar, iş verimliliğini artırır, insan gücü ve ekipman yıpranmasını azaltır.
Tıbbi termografi insan vücudundaki gizli sorunları bulmakta oldukça verimlidir, radyasyon ve ağrı olmadan %100 güvenlidir ve erken sağlık taraması için ideal bir araçtır.
Tıbbi termografi insan vücudundaki gizli sorunları bulmakta oldukça verimlidir, radyasyon ve ağrı olmadan %100 güvenlidir ve erken sağlık taraması için ideal bir araçtır.
