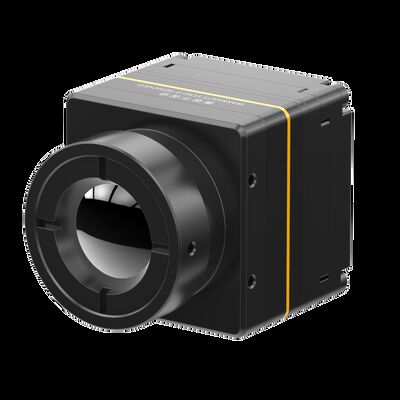

Küçük Boy Uzun Dalga Termal Görüntüleme Çekirdeği 400x300 COIN417G2
| Menşe yeri | Wuhan, Hubei Eyaleti, Çin |
|---|---|
| Marka adı | SensorMicro |
| Sertifika | ISO9001:2015; RoHS; Reach |
| Model numarası | COIN417G2 |
| Min sipariş miktarı | 1 parça |
| Fiyat | negotiable |
| Ödeme koşulları | L/C,T/T |
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Çözünürlük | 384x288 /17μm | NETD | ≤50mk |
|---|---|---|---|
| Spektral aralık | 8~14μm | Boyut | 21x22,3x15,6 mm (9,1 mm Lensli) |
| Sıcaklık Aralığı | -20℃~+550℃ (Özelleştirilebilir) | Sıcaklık Doğruluğu | ±3°C veya ±3% |
| Vurgulamak | Termal Görüntüleme Çekirdeği 400x300,VOx Termal Görüntüleme Çekirdeği,384x288 Termal Kamera Çekirdeği |
||
Ürün Açıklaması
Küçük Boyutlu Uzun Dalga Termal Görüntüleme Çekirdeği 400x300 COIN417G2
Termal Kamera Çekirdeği
400x300 Kızılötesi Dedektörlü Soğutmasız FPA Termal Görüntüleme Kamera Çekirdeği
Ürün Açıklaması
COIN417G2 soğutmasız kızılötesi modülü, SensorMicro tarafından geliştirilen COIN417'nin yeni nesil bir versiyonudur. 400x300@17μm yonga seviyesi paket (WLP) kızılötesi görüntüleme dedektörü, yüksek performanslı sinyal işleme devresi ve Düzgün Olmayanlık Düzeltme (NUC), 3D Gürültü Azaltma (3DNR), 2D Gürültü Azaltma (DNS), Dinamik Aralık Sıkıştırma (DRC), Kenar İyileştirme (EE) gibi görüntü işleme algoritmalarını entegre eder.
COIN417G2 kızılötesi modülü, keskin ve net termal görüntü sunumu, kompakt boyut ve düşük maliyet özelliklerine sahiptir. Ayrıca, endüstriyel sıcaklık ölçümü için -20℃~550 ℃ ölçüm aralığına sahip isteğe bağlı bir termografik fonksiyona sahiptir.
COIN417G2 termal modülü Termografi, Güvenlik İzleme, İtfaiye ve Kurtarma, Dış Mekan, AIoT, Akıllı Donanım, İHA Yükleri, ADAS vb. alanlarda kullanılabilir.
SensorMicro, soğutmalı ve soğutmasız kızılötesi dedektörler ve kızılötesi termal görüntüleme modülleri tedarikçisidir. Bu kızılötesi FPA dedektörleri ve termal kamera çekirdekleri, müşterilerin ikincil geliştirme gereksinimleri için özel olarak kullanılan kızılötesi termal kameraların kısmi bileşenleridir.
Ana Özellikler
Mükemmel Görüntü Performansı
• Güçlü görüntü işleme algoritması: NUC/3DNR/DNS/DRC/EE
• Daha keskin ve daha net görüntü kalitesi sunar
Sıcaklık Ölçümü
• 20℃～150℃, 0~550℃ aralığında
• Özelleştirme ve genişletme desteği
Daha Yüksek Verimlilik
• 3 saniye başlangıç süresi ve 0,7w kadar düşük güç tüketimi ile
Daha Hızlı Entegrasyon
• DVP/LVDS görüntü çıkış arayüzü, RAW/YUV dijital video çıkışı, seri port kontrolünü destekler
Ürün Özellikleri
| Model | COIN417G2/R |
| IR Dedektör Performansı | |
| Malzeme | VOx |
| Çözünürlük | 400×300 |
| Piksel Aralığı | 17μm |
| Spektral Aralık | 8μm ~14μm |
| Tipik NETD | ≤40mK |
| Görüntü İşleme | |
| Kare Hızı | 50Hz/30Hz/25Hz |
| Başlangıç Süresi | 3s |
| Analog Video | PAL/NTSC |
| Dijital Video | RAW/YUV/BT656 |
| Görüntü Algoritması | Düzgün Olmayanlık Düzeltme (NUC) 3D Gürültü Azaltma (3DNR) 2D Gürültü Azaltma (DNS) Dinamik Aralık Sıkıştırma (DRC) Kenar İyileştirme (EE) |
| Dijital Yakınlaştırma | 1X~8X Sürekli Yakınlaştırma, 1/8 Adım Boyutu (YUV Çıkışı) |
| Görüntü Ekranı | Siyah Sıcak/Beyaz Sıcak/Sözde Renk |
| PC Yazılımı | |
| ICC Yazılımı | Modül Kontrolü ve Video Ekranı |
| Elektriksel Özellikler | |
| Standart Harici Arayüz | 50Pin_HRS: DF40C-50DP-0.4V(51), (HRS, Erkek) |
| USB Uzatma Kartı | Type-C |
| İletişim Arayüzü | TTL-232/USB2.0 |
| Dijital Video Arayüzü | CMOS8/CMOS16/LVDS/USB2.0 |
| Besleme Gerilimi | 4~5.5V |
| Tipik Güç Tüketimi | 0.7W |
| Sıcaklık Ölçümü | |
| Çalışma Sıcaklık Aralığı | -10℃~+50℃ |
| Sıcaklık Ölçüm Aralığı | -20℃~150℃, 0℃~550℃; Özelleştirme ve Genişletme Desteği |
| Sıcaklık Ölçüm Doğruluğu | ±3℃ veya ±3%'ün büyüğü |
| Bölgesel Sıcaklık Ölçümü | Çıkış Bölgesel Sıcaklığının Maksimum, Minimum ve Ortalama Değerini Destekler |
| SDK | Windows/Linux/ARM; Gri'den Sıcaklığa Video Akışı Analizi ve Dönüşümü Elde Edin |
| Fiziksel Özellikler | |
| Boyut (mm) | 25.4×25.4×29.3(9.1mm Lens ile) 25.4×25.4×41.2(13mm Lens ile) 25.4×25.4×40(19mm Lens ile) |
| Ağırlık | 29g±3g(9.1mm Lens ile) 42g±3g(13mm Lens ile) 44g±3g(19mm Lens ile) |
| Çevresel Uyarlanabilirlik | |
| Çalışma Sıcaklığı | -40℃～+70℃ |
| Depolama Sıcaklığı | -45℃～+85℃ |
| Nem | %5~%95, yoğuşmasız |
| Titreşim | 5.35grms, 3 eksenli |
| Şok | Yarım Sinüs Dalgası, 40g/11ms, 3 eksenli, 6 yönlü |
| Sertifikalar | ROHS2.0/REACH |
| Optik | |
| İsteğe Bağlı Lens | Sabit Atermal: 9.1mm/13mm/19mm |
| Koruma Seviyesi | IP67 |
Güvenlik için Termal Kamera Modülü
Avantajlarımız
SSS
1. Kızılötesi termografi nedir?
Termografi, nesne yüzey sıcaklığı tespiti temeline dayalı yeni ve etkili bir invazif olmayan teşhis yöntemidir. Bir nesneden yayılan kızılötesi (IR) radyasyon kaydedilir ve bir sıcaklık dağılım haritası şeklinde görselleştirilir.
2. Kızılötesi termografi ne için kullanılabilir?
Kızılötesi termal görüntü, ev denetimleri yapmak, yapısal kusurları, elektriksel arızaları, mekanik arızaları, insan ve hayvanlardaki fizyolojik değişiklikleri ve çok daha fazlasını belirlemek için kullanılabilir.
3. Kızılötesi termografinin avantajları nelerdir?
Tahribatsız test için, test etmek basittir ve hasar vermeden hızlı yanıt verir, bu da maliyet tasarrufu, iş verimliliğini artırma, insan gücü ve ekipman amortismanını azaltma ile sonuçlanır.
Tıbbi termografi için, insan vücudundaki gizli sorunları bulmak çok verimlidir, radyasyon ve ağrı olmadan %100 güvenlidir, bu da erken sağlık taraması için ideal bir araçtır.
