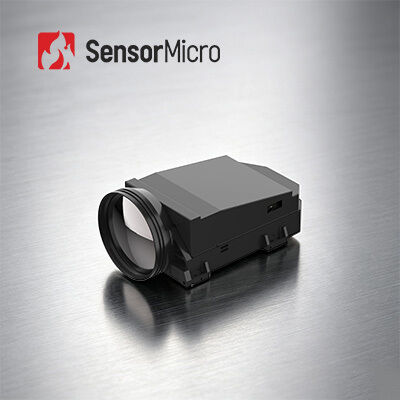

1280x1024 12μm Soğutmalı IR Kamera Modülü Çekirdek Uzun Menzilli Algılama

Menşe yeri Wuhan, Hubei Eyaleti, Çin
Marka adı GST
Sertifika ISO9001:2015; RoHS; Reach
Model numarası GAVIN1212
Min sipariş miktarı 1 parça
Fiyat Negotiable
Ödeme koşulları L/C, T/T

Ücretsiz numune ve kuponlar için bana ulaşın.

Naber:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.

x
Ürün ayrıntıları
Yüksek çözünürlük 1280x1024 Piksel aralığı 12μm
Kare hızı 50Hz/100Hz NETD ≤20mK
Boy 165x86x107mm Spektral aralık 3,7~4,8μm MW
Vurgulamak

12um Soğutmalı IR Kamera Modülü

,

1280x1024 Soğutmalı IR Kamera Modülü

,

RS058F Soğutmalı Kızılötesi Dedektör

Mesaj bırakın
Ürün Açıklaması
Megapiksel GAVIN1212 Soğutmalı Kamera Çekirdeği



37.5~750mm Zoom Lensli Uzun Menzilli Algılama 1280x1024 / 12μm MWIR MCT Soğutmalı Kamera Modülü



Ürün Açıklaması



GAVIN1212 yüksek çözünürlüklü termal kamera modülü, geniş bir dizi 1280x1024/12μm soğutmalı MWIR dedektörünü entegre eder.Tamamen karanlıkta veya kötü hava koşullarında net kızılötesi görüntüler elde etmek için GAVIN1212 elektroniğine çeşitli görüntü işleme algoritmaları yerleştirilmiştir.Kısa mesafede daha fazla hedef detayı sunarken, uzun mesafedeki riskleri ve tehditleri tespit edip tanıyabilir.



Geniş 1280x1024 çözünürlük dizisi ile daha geniş görüş alanı gerçekleştirebilir ve daha fazla görüntü detayı sağlayabilir.Azaltılmış 12µm piksel boyutu, daha iyi uzaysal çözünürlük sunar ve aynı menzil misyonunu elde etmek için daha kısa optik lens odağıyla eşleşir.EO-IR sistem entegratörünün yüklerini hava veya gemi uygulamaları için tasarlaması için ideal bir seçimdir.



Ana Özellikler



Mega Piksel Görüntüler
• Daha geniş FOV ve daha uzun mesafe için 1280×1024 yüksek tanım
• Daha iyi uzamsal çözünürlük için 12μm piksel boyutu



Keskin Net Kalite
• İyi tekdüzelik, etkin piksel oranı>%99,5
• Yüksek hassasiyet, NETD≤20mK



Hızlı Entegrasyon
• Cameralink arayüzünü, RAW/YUV görüntü veri çıkışını destekler
• Çeşitli sürekli yakınlaştırma optik yapılandırmaları isteğe bağlıdır



Ürün Özellikleri



modeli GAVIN1212
IR Dedektör Performansı
Çözünürlük 1280x1024
Piksel aralığı 12μm
kriyo soğutucu RS058F
Spektral aralık 3.7μm~4.8μm MW
Soğutma Süresi(20°C) ≤8dk
NETD (20°C) ≤20mK
Görüntü işleme
Kare hızı 50Hz/100Hz
Karartma Modu Doğrusal/Histogram/Karışık
Dijital yakınlaştırma ×1/×2/×4
Görüntü Yönü Yatay/Dikey/Çapraz Çevir
Görüntü Algoritması NUC/AGC/IDE
Elektriksel Özellikler
Standart Harici Arayüz J30JZ 25pin;HDMI Özel Çıkış Arayüzü
Analog Video /
Dijital video HDMI Çıkışı: YUV
Kamera Bağlantısı Çıkışı: 16bit RAW/YUV
Harici Senkronizasyon Çerçeve Harici Senkronizasyonu: RS422 Seviyesi
İletişim RS422, 115200bps
Güç kaynağı 24V±1V
Kararlı Güç Tüketimi 16W
Boyut (mm) 165x86x107
Ağırlık ≤1600g
Çalışma Sıcaklığı -40°C ~ +60°C
Titreşim Büyüklüğü Titreşim: GJB Araca monteli Yüksek Hızlı Taşıma
Şok: Yarım sinüs Dalga, 40g 11 ms, 3 Eksen 6 Yön Her Biri 3 Kez
Optik lens
Opsiyonel Lens Sürekli Yakınlaştırma: 37.5~750mm/F4
Sabit Yakınlaştırma: 19mm/F2;40mm/F2;240mm/F2



Endüstriyel Uygulamalar



GAVIN1212 termal kızılötesi kamera modülü, Uzaktan İzleme Sistemi, Uçuş Görüş Geliştirme Sistemi, Çoklu Sensör Yükü vb. birçok alanda yaygın olarak kullanılmaktadır.



1280x1024 12μm Soğutmalı IR Kamera Modülü Çekirdek Uzun Menzilli Algılama 0



IR Algılama Çözümleri



1280x1024 12μm Soğutmalı IR Kamera Modülü Çekirdek Uzun Menzilli Algılama 1



SSS



1. Soğutmasız ve soğutmalı IR dedektörleri arasındaki fark nedir?

Şu anda piyasada soğutmalı ve soğutmasız olmak üzere iki tür kızılötesi termal görüntüleme sensörü bulunmaktadır.

Soğutmasız IR dedektörü ortam sıcaklığında çalışır.Yarı iletken endüstrisine dayanmaktadır ve bu nedenle genellikle küçük boyutlu ve düşük maliyetli büyük hacimli üretilebilir.Soğutmasız IR dedektörleri, taşınabilir/el/mobil cihazlarda yaygın olarak kullanılmaktadır.

Soğutulmuş IR dedektörleri, onları bir kriyo soğutucu tarafından desteklenecek olan son derece düşük bir sıcaklıkta tutan bir ünitede paketlenmiştir.Esas olarak ihtiyaç duydukları karmaşık soğutma sistemleri nedeniyle, soğutmasız sensörlerden çok daha büyük, daha pahalı ve daha az güvenilirdirler.Bununla birlikte, soğutulmuş sistemler inanılmaz derecede hassastır ve genellikle uzun menzilli misyona ulaşmak için uzun odak uzunluklu optiklerle çalışır.



2. Soğutmalı kızılötesi dedektörlerin avantajları nelerdir?

Soğutulmuş kızılötesi odak düzlemi dedektörü, bir dedektör dewar soğutucusu (ddc) tarafından sağlanan düşük bir sıcaklıkta çalışır.Yüksek hassasiyete sahiptir ve soğutulmamış kızılötesi dedektörden daha ince sıcaklık farkını ayırt edebilir.On kilometreden daha uzak olan çok uzun bir mesafedeki nesneleri algılayabilir, tanımlayabilir ve tanıyabilir.Soğutmalı dedektörün yapısı, soğutmasız dedektöre göre nispeten yüksek bir maliyetle sonuçlanan çok karmaşıktır.
