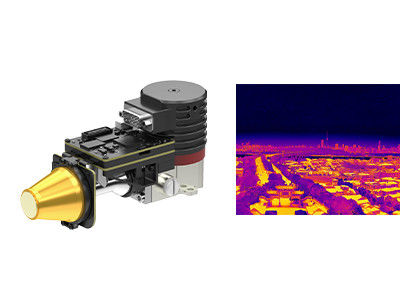

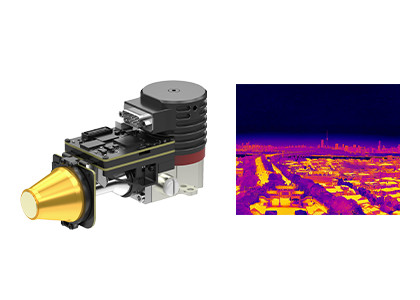

OEM MCT MWIR Yüksek çözünürlüklü soğutulmuş kamera modülü 1280x1024/12μm
| Menşe yeri | Wuhan, Hubei Eyaleti, Çin |
|---|---|
| Marka adı | SensorMicro |
| Sertifika | ISO9001:2015; RoHS; Reach |
| Model numarası | EYAS1212 |
| Min sipariş miktarı | 1 parça |
| Fiyat | negotiable |
| Ödeme koşulları | L/C,T/T |
Ürün ayrıntıları
| Çözünürlük | 1280x1024 | Piksel Aralığı | 12μm |
|---|---|---|---|
| NETD | ≤20mK | Spektral Aralık | 3,7~4,8μm MW |
| Boyut | 149x58,5x71 mm | Kare Hızı | 1~100Hz Ayarlanabilir |
| Vurgulamak | Soğutmalı Kamera Modülü 1280x1024,OEM MCT Soğutmalı Kamera Modülü,12um MWIR Kamera Modülleri |
||
Ürün Açıklaması
Yüksek çözünürlük 1280x1024/12μm MCT MWIR Yakınlık Tablosu ile Soğutulmuş Kızılötesi Modülü
Ürün Tanımı
EYAS1212, 1280x1024 formatları 12μm pitch IR FPA'ya dayanan yüksek çözünürlüklü analog-dijital soğutulmuş kızılötesi modüldür.
Bu AD modülü, FPA zamanlamasını sağlayan bir yakınlık kartı ve hassas güç kaynaklarını içerir.Kamera Bağlantısı arayüzü, detektörün sisteme entegrasyonunu oldukça basitleştiren 16 bit ham veriler verir..
Bu nedenle, EYAS1212 AD modülü OEM müşterileri için C1212M 1280x1024/12μm soğutulmuş kızılötesi dedektöründe hızlı kabul testi yapmayı kolaylaştırır.Soğutulmuş kızılötesi modüllerin veya soğutulmuş kızılötesi dedektörlere dayalı tam kızılötesi ısı kameralarının veya sistemlerinin hızlı bir şekilde ikincil gelişimine başlamak ve gelişim süresini kısaltmak.
Ana Özellikleri
- Geliştirilmesi ve entegre edilmesi kolay
- Cameralink Arayüz çıkışı 16 bit Çiğ Veriler, Serili Port Kontrolü
- Entegre yapısı, boyutları dedektörle uyumludur.
- 5V Tek güç kaynağı
- Hızlı hareket eden hedefi yakalama yeteneği
Ürün Özellikleri
| Model | EYAS1212 |
| IR Detektör Performansı | |
| Karar | 1280x1024 |
| Pixel Pitch | 12 μm |
| Kriyo soğutucu | RS058F |
| Spektral Aralık | 3.7μm ∙4.8μm MW |
| Soğutma süresi (25°C) | ≤6 dakikalık |
| Optimal NETD (20°C) | ≤20mK |
| Çalışma Modu | |
| Çerçeve Hızı | 1~100Hz Düzenlenebilir |
| Çalışma Modu | Hızlı çekim; ITR/IWR Entegrasyon Modu; Windows Modu; Çiçekleme karşıtı |
| Elektriksel Özellik | |
| Standart Dış Arayüz | QSH 60 pin |
| Dijital Video | Cameralink: Çıktı 16 bit Çiğ Veri |
| Dış Sinkronizasyon | CC1: INT/Frame Dış Senkronizasyon; CC2: MC Dış Senkronizasyon |
| İletişim | Cameralink Serial Port: TFG+/-, TC+/-; 9600bps |
| Güç kaynağı | 1 kanal görüntüleme paneli: 5V 1 kanallı kriyo soğutucu: 24V |
| Sabit Güç Tüketimi | 9W |
| Boyut (mm) | 149×58.5×71 |
| Ağırlık | ≤680g |
| Çalışma sıcaklığı | -40°C ~ +60°C |
| titreşim büyüklüğü | Titreme: GJB Araçlı Yüksek Hızlı Taşıma Şok: Yarım sinüs dalgası, 40g 11 ms, 3 Eksen 6 Yönü Her biri 3 kez |
Endüstriyel Uygulamalar
EYAS1212 termal görüntüleme modülü, Uzak İzleme Sistemi, Uçuş Görüşü Geliştirme Sistemi, Çoklu Sensörlü Faydalı Yük vb. gibi birçok alanda yaygın olarak kullanılmaktadır.
Şirket Profili
SensorMicro, dünyanın önde gelen kızılötesi dedektör üreticisi ve hizmet sağlayıcısıdır.Dünyanın her yerindeki müşterilere yüksek performanslı soğutulmamış ve soğutulmuş ısı görüntüleme dedektörleri sunmaya ve profesyonel uygulama deneyimini paylaşmaya isteklidir.
SensorMicro gelişmiş kızılötesi dedektörler, kamera çekirdekleri ve çok yönlü formatlar ve dalga bantları ile modülleri sunar.Ürünlerimiz, çeşitli sistemlere sorunsuz bir şekilde entegre olur ve endüstrilerde yeni nesil görüntüleme ve algılama uygulamalarını güçlendirir..
Sensör Mikro dedektörler termografi, güvenlik ve gözetim, kişisel görüş, otomotiv ve tüketici kızılötesi ürünlerinde yaygın olarak kullanılmaktadır.SensorMicro'nun seri üretim kapasitesi, mevcut ve gelişmekte olan tüm pazarlardan artan talebi karşılamasını sağlar..
Sık Sorulan Sorular
1MCT/HgCdTe dedektörü nedir?
MCT, ayrıca HgCdTe olarak da adlandırılır ve fotodetektorlarda yaygın bir malzeme olan kadmiyum tellürür (CdTe) ve cıva tellürür (HgTe) kimyasal bir bileşik olan Cıva-Kadmiyum-Tellurid'i ifade eder.MCT/ HgCdTe dedektörü, kriyojenik bir ortamda çalışan ve kızılötesi radyasyonu tespit edebilen bir fotokondüktif dedektördür.Sıcaklık sensörlerinden daha hassas.
2T2SL dedektörü nedir?
T2SL, nanometre boyutunda alternatif büyüme periyodik heteroyünksiyonuna sahip yapay bir malzemedir.Büyük elektron etkili kütlesi gibiMCT kızılötesi dedektörü ile karşılaştırıldığında, T2SL kızılötesi dedektörü iyi bir malzeme tekdüzeliğine, düşük maliyetine,ve orta ve uzun dalga bandında MCT kızılötesi dedektörüne benzer performans, ama çok uzun dalga bandında büyük avantajlara sahiptir.
3Düşük ışık, aktif IR ve termal görüntüleme arasındaki fark nedir?
Düşük ışık doğal ışığa ihtiyaç duyar ve zayıf doğal ışık görüntüsünü görüntü yoğunlaştırıcı aracılığıyla geliştirilmiş elektronik görüntüye dönüştürür.
Aktif IR aktif olarak kızılötesi ışık yayar ve hedef tarafından yansıtılan kızılötesi ışını kullanır.
Termal görüntüleme herhangi bir ışığa ihtiyaç duymaz ve hedefler ve sahne veya bir nesnenin farklı bölümleri arasındaki kızılötesi radyasyon farkını tespit eden pasif kızılötesi gece görüşüdür.Etrafındaki aydınlatma koşullarının değişiminden etkilenmez., geceleri ya da sis, yağmur ve diğer sert ortamlarda bile.
4Termal görüntüleri engelleyebilir misin?
Çoğu durumda, yapamazsınız. ama kızılötesi ışınlar duvarlara nüfuz edemez ve cam da IR'yi engelleyebilir.Termal görüntülemeyi engellemek için cam veya duvarların arkasına saklanabilirsiniz..
