Yakınlık Kartı ile Yüksek Hassasiyetli MCT MWIR Kamera Çekirdeği

Yakınlık Kartı ile MCT MWIR Kamera Çekirdeği Yüksek Hassasiyet

Yüksek Hassasiyetli 640x512@15μm RS058 MCT MWIR MCT MWIR Yakınlık Kartı ile Soğutmalı Kızılötesi Modül

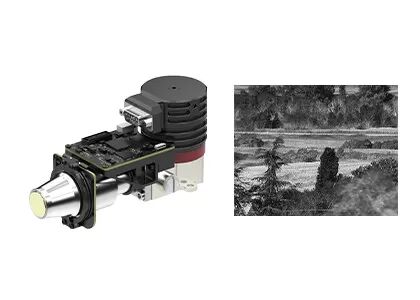

EYAS615A AD modülü, 640x512 formatları 15μm aralıklı IR FPA'ya dayanan analog-dijital soğutmalı bir kızılötesi modüldür.EYAS615A'nın tipik NETD'si 17mK'dan azdır.Yüksek hassasiyet, çok uzun mesafelerde çok küçük kızılötesi radyasyon farkının algılanmasını veya tanınmasını sağlar.

Bu AD modülü, FPA zamanlamasını ve hassas güç kaynaklarını sağlayan bir yakınlık kartı içerir.Ek olarak, Camera Link arayüzü, dedektörün sisteme entegrasyonunu oldukça basitleştiren 16 bit ham veri çıkışı sağlar.

Bu nedenle, EYAS615A modülü, OEM müşterilerinin GST C615M 640x512@15μm soğutmalı kızılötesi dedektör üzerinde hızlı kabul testi gerçekleştirmesini, hızlı ikincil geliştirmeyi başlatmasını ve soğutmalı kızılötesi modüllerin veya tam kızılötesi termal kameraların veya soğutmalı kızılötesi tabanlı sistemlerin geliştirme sürelerini kısaltmasını kolaylaştırır. dedektörler.

- Geliştirmesi ve Entegrasyonu Kolay

- Cameralink Arayüzü Çıkışı 16bit Ham Veri, Seri Port Kontrolü

- Entegre Yapı, Boyutlar Dedektörle Uyumludur

- 5V Tek besleme

- Yüksek Hızlı Hareketli Hedefi Yakalayabilir

EYAS615A termal görüntüleme modülü, Uzaktan İzleme Sistemi, Uçuş Görüş Geliştirme Sistemi, Çoklu Sensör Payload vb. birçok alanda yaygın olarak kullanılmaktadır.

1. Odak düzlem dizili kızılötesi dedektörler hangi endüstrilerde kullanılmaktadır?

Kızılötesi odak düzlemi dedektörü, termal görüntüleme sisteminin temel bileşenidir ve nesnelerin kızılötesi bilgilerini algılamanın, tanımlamanın ve analiz etmenin anahtarıdır.Trafik, denetim, güvenlik izleme, meteoroloji, tıp ve diğer sektörlerde geniş bir uygulama alanına sahiptir.

2. Soğutmalı ve soğutmasız kızılötesi odak düzlemi dedektörünün özellikleri nelerdir?

Kızılötesi odak düzlemi dedektörleri, soğutmalı kızılötesi odak düzlemi dedektörü ve soğutmasız kızılötesi odak düzlemi dedektörü olarak ikiye ayrılabilir.Soğutmalı kızılötesi dedektör, düşük sıcaklıklı vakum ortamında yüksek hassasiyetle çalışır ve daha ince sıcaklık farklarını ayırt edebilir, soğutmasız kızılötesi odak düzlem dedektörü ise kriyojenik bir ortama ihtiyaç duymaz ve oda sıcaklığında çalışabilir.

3. Kızılötesi termal görüntüleme nedir?
Doğada, sıcaklığı mutlak sıfırdan (-273 ℃) yüksek olan tüm nesneler kızılötesi ışınlar yayabilir.Hedefin kendisi ile arka plan arasındaki kızılötesi radyasyon sıcaklık farkını ölçmek için kızılötesi kamera dedektörünü kullanarak, termal görüntüler olarak da adlandırılan farklı kızılötesi görüntüler elde edebilirsiniz.


4. Kızılötesi dedektörler nasıl çalışır?
Hedef tarafından yayılan kızılötesi radyasyon, termal dedektörün algılama aralığına girer, daha sonra kızılötesi dedektör, farklı yoğunluktaki radyasyon sinyalini karşılık gelen elektrik sinyaline dönüştürür ve daha sonra amplifikasyon ve video işleme yoluyla, gözlemlenebilen kızılötesi görüntüyü oluşturur. Çıplak gözler.

5. Soğutmalı kızılötesi dedektörlerin avantajları nelerdir?
Soğutulmuş kızılötesi odak düzlemi dedektörü, bir dedektör dewar soğutucusu (ddc) tarafından sağlanan düşük bir sıcaklıkta çalışır.Yüksek hassasiyete sahiptir ve soğutulmamış kızılötesi dedektörden daha ince sıcaklık farkını ayırt edebilir.On kilometreden daha uzak olan çok uzun bir mesafedeki nesneleri algılayabilir, tanımlayabilir ve tanıyabilir.Soğutmalı dedektörün yapısı, soğutmasız dedektöre göre nispeten yüksek bir maliyetle sonuçlanan çok karmaşıktır.
