Yüksek Çözünürlüklü MCT MWIR Soğutmalı Kamera Modülü 1280x1024 1~100Hz

Menşe yeri Wuhan, Hubei Eyaleti, Çin
Marka adı GST
Sertifika ISO9001:2015; RoHS; Reach
Model numarası EYAS1212
Min sipariş miktarı 1 parça
Fiyat Negotiable
Ödeme koşulları L/C, T/T

Ücretsiz numune ve kuponlar için bana ulaşın.

Naber:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.

x
Ürün ayrıntıları
Çözünürlük 1280x1024 Piksel aralığı 12μm
NETD ≤20mK Spektral aralık 3,7~4,8μm MW
Boy 149x58.5x71mm Kare hızı 1~100Hz Ayarlanabilir
Vurgulamak

MCT MWIR Soğutmalı Kamera Modülü

,

100Hz Soğutmalı Kamera Modülü

,

1280x1024 Mwir Kamera Modülü

Mesaj bırakın
Ürün Açıklaması

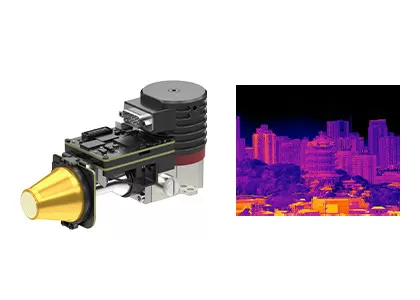

Yüksek Çözünürlüklü OEM Soğutmalı Kamera Modülü 1280x1024 / 12μm MCT MWIR

EYAS1212 Yüksek Çözünürlüklü Termal Modül



Proximity Board ile Yüksek Çözünürlüklü 1280x1024 / 12μm MCT MWIR Soğutmalı Kızılötesi Modül



Ürün Açıklaması



EYAS1212, 1280x1024 formatları 12μm aralıklı IR FPA'ya dayanan yüksek çözünürlüklü analog-dijital soğutmalı bir kızılötesi modüldür.



Bu AD modülü, FPA zamanlamasını ve hassas güç kaynaklarını sağlayan bir yakınlık kartı içerir.Ek olarak, Camera Link arayüzü, dedektörün sisteme entegrasyonunu oldukça basitleştiren 16 bit ham veri çıkışı sağlar.



Bu nedenle, EYAS1212 AD modülü, OEM müşterilerinin GST C1212M 1280x1024@12μm soğutmalı kızılötesi dedektör üzerinde hızlı kabul testi yapmasını, hızlı ikincil geliştirmeye başlamasını ve soğutmalı kızılötesi modüllerin veya komple kızılötesi termal kameraların veya soğutmalı tabanlı sistemlerin geliştirme sürelerini kısaltmasını kolaylaştırır. kızılötesi dedektörler



Global Sensor Technology, termal kızılötesi dedektörler ve kızılötesi kamera modülü tedarikçisidir.Yıllarca süren endüstriyel uygulama deneyiminden sonra, temel bağımsız Ar-Ge kızılötesi dedektör teknolojisi ile tüm sektörlerdeki müşterilere profesyonel, verimli ve uygun çözümler sunabiliyoruz.



Ana Özellikler



- Geliştirmesi ve Entegrasyonu Kolay

- Cameralink Arayüzü Çıkışı 16bit Ham Veri, Seri Port Kontrolü

- Entegre Yapı, Boyutlar Dedektörle Uyumludur

- 5V Tek besleme

- Yüksek Hızlı Hareketli Hedefi Yakalayabilir



Ürün Özellikleri



modeli EYAS1212
IR Dedektör Performansı
Çözünürlük 1280x1024
Piksel aralığı 12μm
kriyo soğutucu RS058F
Spektral aralık 3.7μm~4.8μm MW
Soğutma Süresi (25°C) ≤6dk
Optimum NETD (20°C) ≤20mK
Çalışma modu
Kare hızı 1~100Hz Ayarlanabilir
Çalışma modu Enstantane fotoğraf;ITR/IWR Entegrasyon Modu;Windows Modu;Anti-çiçeklenme
Elektriksel Özellikler
Standart Harici Arayüz QSH 60pin
Dijital video Cameralink: 16bit Ham Veri Çıkışı
Harici Senkronizasyon CC1: INT/Frame Harici Senkronizasyon;CC2: MC Harici Senkronizasyon
İletişim Cameralink Seri Bağlantı Noktası: TFG+/-, TC+/-;9600bps
Güç kaynağı 1 Kanal Görüntüleme Paneli: 5V
1 Kanallı Kriyo Soğutucu: 24V
Kararlı Güç Tüketimi 9W
Boyut (mm) 149×58,5×71
Ağırlık ≤680g
Çalışma sıcaklığı -40°C ~ +60°C
Titreşim Büyüklüğü Titreşim: GJB Araca monteli Yüksek Hızlı Taşıma
Şok: Yarım sinüs Dalga, 40g 11 ms, 3 Eksen 6 Yön Her Biri 3 Kez



Endüstriyel Uygulamalar



EYAS1212 termal görüntüleme modülü, Uzaktan İzleme Sistemi, Uçuş Görüş Geliştirme Sistemi, Çoklu Sensör Payload vb. birçok alanda yaygın olarak kullanılmaktadır.



Yüksek Çözünürlüklü MCT MWIR Soğutmalı Kamera Modülü 1280x1024 1~100Hz 0



Küresel Sensör Teknolojisi Hakkında



Yüksek Çözünürlüklü MCT MWIR Soğutmalı Kamera Modülü 1280x1024 1~100Hz 1



SSS



1. Soğutmasız ve soğutmalı IR dedektörleri arasındaki fark nedir?

Şu anda piyasada soğutmalı ve soğutmasız olmak üzere iki tür kızılötesi termal görüntüleme sensörü bulunmaktadır.

Soğutmasız IR dedektörü ortam sıcaklığında çalışır.Yarı iletken endüstrisine dayanmaktadır ve bu nedenle genellikle küçük boyutlu ve düşük maliyetli büyük hacimli üretilebilir.Soğutmasız IR dedektörleri, taşınabilir/el/mobil cihazlarda yaygın olarak kullanılmaktadır.

Soğutulmuş IR dedektörleri, onları bir kriyo soğutucu tarafından desteklenecek olan son derece düşük bir sıcaklıkta tutan bir ünitede paketlenmiştir.Esas olarak ihtiyaç duydukları karmaşık soğutma sistemleri nedeniyle, soğutmasız sensörlerden çok daha büyük, daha pahalı ve daha az güvenilirdirler.Bununla birlikte, soğutulmuş sistemler inanılmaz derecede hassastır ve genellikle uzun menzilli misyona ulaşmak için uzun odak uzunluklu optiklerle çalışır.



2. Soğutmalı kızılötesi dedektörlerin avantajları nelerdir?

Soğutulmuş kızılötesi odak düzlemi dedektörü, bir dedektör dewar soğutucusu (ddc) tarafından sağlanan düşük bir sıcaklıkta çalışır.Yüksek hassasiyete sahiptir ve soğutulmamış kızılötesi dedektörden daha ince sıcaklık farkını ayırt edebilir.On kilometreden daha uzak olan çok uzun bir mesafedeki nesneleri algılayabilir, tanımlayabilir ve tanıyabilir.Soğutmalı dedektörün yapısı, soğutmasız dedektöre göre nispeten yüksek bir maliyetle sonuçlanan çok karmaşıktır.



3. Kızılötesi termal görüntüleme nedir?
Doğada, sıcaklığı mutlak sıfırdan (-273 ℃) yüksek olan tüm nesneler kızılötesi ışınlar yayabilir.Hedefin kendisi ile arka plan arasındaki kızılötesi radyasyon sıcaklık farkını ölçmek için kızılötesi kamera dedektörünü kullanarak, termal görüntüler olarak da adlandırılan farklı kızılötesi görüntüler elde edebilirsiniz.

4. Kızılötesi dedektörler nasıl çalışır?
Hedef tarafından yayılan kızılötesi radyasyon, termal dedektörün algılama aralığına girer, daha sonra kızılötesi dedektör, farklı yoğunluktaki radyasyon sinyalini karşılık gelen elektrik sinyaline dönüştürür ve daha sonra amplifikasyon ve video işleme yoluyla, gözlemlenebilen kızılötesi görüntüyü oluşturur. Çıplak gözler.

5. Soğutmalı kızılötesi dedektörlerin avantajları nelerdir?
Soğutulmuş kızılötesi odak düzlemi dedektörü, bir dedektör dewar soğutucusu (ddc) tarafından sağlanan düşük bir sıcaklıkta çalışır.Yüksek hassasiyete sahiptir ve soğutulmamış kızılötesi dedektörden daha ince sıcaklık farkını ayırt edebilir.On kilometreden daha uzak olan çok uzun bir mesafedeki nesneleri algılayabilir, tanımlayabilir ve tanıyabilir.Soğutmalı dedektörün yapısı, soğutmasız dedektöre göre nispeten yüksek bir maliyetle sonuçlanan çok karmaşıktır.
