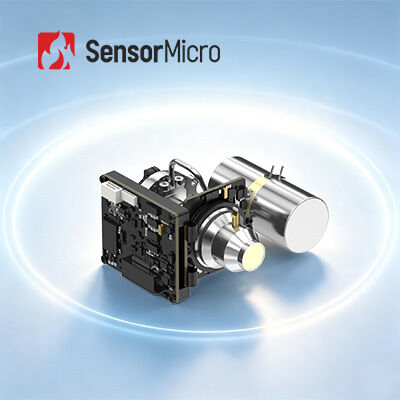

EYAS G615HMG SICAK MWIR Soğutmalı Kızılötesi AD Modülü, 640x512 Çözünürlük ve 15µm Piksel Boyutu

  • EYAS G615HMG HOT MWIR Cooled Infrared AD Module with 640x512 Resolution and 15μm Pixel Size
Menşe yeri Wuhan, Hubei Eyaleti, Çin
Marka adı SensorMicro
Sertifika ISO9001:2015; RoHS; Reach
Model numarası EYAS G615HMG
Min sipariş miktarı 1 parça
Fiyat Pazarlık edilebilir
Ödeme koşulları T/T
Ürün ayrıntıları
Boyut 72×87×51mm Çözünürlük 640x512 / 15μm
NETD 20mK(F4) Orta Dalga Boyu 3,7~4,8μm
Özellikler Kolay Entegrasyon Tip Soğutmalı AD Modülleri
Vurgulamak

EYAS 330 Soğutmalı Kamera Modülleri

,

RoHS Soğutmalı Kamera Modülleri

,

320x256 Kızılötesi Kamera Çekirdeği
Mesaj bırakın
Ürün Açıklaması
EYAS G615HMG SICAK MWIR Soğutmalı Kızılötesi AD Modülü 640x512/15µm
Ürün Genel Bakışı

EYAS G615HMG soğutmalı AD modülü, 640×512/15µm SICAK (Yüksek Çalışma Sıcaklığı) MWIR soğutmalı kızılötesi dedektörü bir analog-dijital devre kartı ile entegre eder. Yüksek performanslı doğrusal Stirling kriyokooler ile donatılmış bu modül, analog çıkış sinyallerini dijital video akışlarına dönüştürürken temel sürüş gücü ve zamanlama kontrolünü sağlar.

Bu çözüm, OEM müşterilerinin kızılötesi dedektör kabul testlerini kolaylaştırmasına, sistem entegrasyonunu basitleştirmesine ve geliştirme döngülerini hızlandırmasına olanak tanır. SICAK teknolojisi (150K'ya kadar çalışma sıcaklığı), optimize edilmiş Boyut, Ağırlık ve Güç (SWaP) özellikleri ile gelişmiş güvenilirlik sunarak yüksek stabilite gerektiren hafif uygulamalar için idealdir.

Ana Özellikler
Ana Akım Uyumluluğu, Hızlandırılmış Geliştirme
  • Geniş platform uyumluluğu için ana akım 640×512/15µm SICAK MWIR soğutmalı kızılötesi dedektöre dayanmaktadır
  • Analog-dijital dönüşüm için entegre AD devresi, hızlı sistem entegrasyonunu sağlar
  • Dedektör ile aynı boyutlarda hepsi bir arada tasarım
SICAK Teknoloji Optimize Edilmiş SWaP Sağlar
  • Odak düzlemi çalışma sıcaklığı 150 K'ya yükseltildi
  • Kompakt boyutlar: ≤ 72×87×51 mm
  • Hafif: ≤ 250 g
  • Düşük güç tüketimi: ≤ 4.5 W
Üstün Performans, Kolay Entegrasyon
  • Hızlı hareket eden hedefleri yakalamak için ayarlanabilir 1-120 Hz kare hızı
  • Camera Link arayüzü 16-bit ham veri çıkışı verir
  • Seri port kontrol yeteneği
Teknik Özellikler
Parametre Özellik
Model EYAS G615HMG
Çözünürlük 640×512
Piksel Boyutu 15µm
Spektral Yanıt 3.7µm±0.2µm～4.8µm±0.2µm
IR Dedektör NETD(23℃) 20mK(F4)
Kare Hızı 1~120Hz, ayarlanabilir
Çalışma Modu Anlık Görüntü, ITR/IWR Entegrasyon Modları, Parlama Önleyici, Pencere Modu
Standart Harici Arayüz 60pin: 37201-SM060-032W1R01
5pin: A1257WR-S-5P-LCP
Dijital Video 16 bit CameraLink (CameraLink Base modu)
Harici Senkronizasyon CC1: Harici kare senkronu
İletişim CameraLink UART (Varsayılan)/ RS232 (özelleştirilebilir)
Baud hızı: 9600bps (Varsayılan)
Güç Kaynağı AD Kartı: 5V
Kriyokooler: 12V
Sabit Güç (23℃) ≤4.5W
Soğutma Süresi (23℃) ≤3dk
Boyut 72×87×51 mm
Ağırlık ≤250 g
Çalışma Sıcaklığı -40℃~+71℃
Endüstriyel Uygulamalar

EYAS G615HMG termal görüntüleme modülü, Tahribatsız Muayene (NDT), Çevre İzleme, Uzun Menzilli Gözetim, Bilimsel Araştırma ve çeşitli endüstriyel denetim süreçleri dahil olmak üzere çok sayıda uygulamada yaygın olarak kullanılmaktadır.

Üretim Yetenekleri
  • Yüksek hassasiyet ve mükemmel performans: Kızılötesi endüstrisinde dünya lideri teknoloji
  • Çeşitli kızılötesi dedektörler mevcuttur: Farklı formatlarda ve piksel boyutlarında hem soğutmasız hem de soğutmalı IR dedektörler
  • Hızlı teslimatı sağlamak için seri üretim: Milyonlarca dedektöre kadar yıllık üretim kapasitesine sahip üç üretim hattı
  • Gelişmiş tesisler: 20.000 metrekare temiz oda alanına sahip 30.000 metrekarelik tesis
Sıkça Sorulan Sorular
Kızılötesi termal görüntüleme nedir?

Kızılötesi termal görüntüleme, bilgi toplamak için kızılötesi radyasyon ve termal enerjiyi kullanır. Nesneler ile arka plan ortamları arasındaki radyasyon farklılıklarını ve nesnelerin kendi içindeki değişimleri algılayarak, kızılötesi termal görüntüler sahne özelliklerini ortaya çıkaran radyasyon dalgalanmalarını gösterir.

Kızılötesi termal görüntülemenin uygulamaları nelerdir?

Sıcaklık ölçümü ve tüm hava koşullarında görüntüleme, kızılötesi termal görüntüleme teknolojisinin iki temel işlevini temsil eder. Bu teknolojiler kullanılarak geliştirilen ürünler, elektrik gücü, güvenlik ve izleme, endüstriyel üretim, bilimsel araştırma, tıbbi tedavi ve diğer geleneksel alanlarda yaygın olarak kullanılmaktadır.

Kızılötesi termal görüntüleme nasıl çalışır?

Doğada, mutlak sıfırın (-273℃) üzerindeki tüm nesneler kızılötesi radyasyon yayar. Kızılötesi kamera dedektörleri, hedefler ile arka planları arasındaki sıcaklık farklarını ölçerek termal görüntüler olarak bilinen belirgin kızılötesi görüntüler oluşturur.

Kızılötesi dedektörler nasıl çalışır?

Hedefler tarafından yayılan kızılötesi radyasyon, termal dedektörün algılama aralığına girer. Kızılötesi dedektör, değişen yoğunluktaki radyasyon sinyallerini karşılık gelen elektrik sinyallerine dönüştürür, bu sinyaller daha sonra yükseltilir ve görünür kızılötesi görüntüler oluşturmak üzere işlenir.

Soğutmalı kızılötesi dedektörlerin avantajları nelerdir?

Soğutmalı kızılötesi odak düzlemi dedektörleri, dedektör dewar soğutucuları (DDC) tarafından sağlanan düşük sıcaklıklarda çalışır. Soğutmasız dedektörlerden daha ince sıcaklık farklarını ayırt ederek üstün hassasiyet sunarlar. Bu, on kilometreden fazla mesafelerdeki nesnelerin tespit edilmesini, tanımlanmasını ve tanınmasını sağlar. Karmaşık yapıları soğutmasız dedektörlere göre daha yüksek maliyetlere yol açsa da, zorlu uygulamalar için olağanüstü performans sunarlar.
