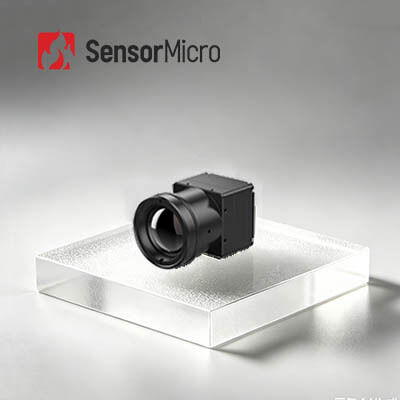

Soğutulmamış 640x512 çözünürlüklü LWIR Termal Kamera Çekirdek 12μm Piksel Pitch ve 0.65W Düşük Güç Tüketimi
| Menşe yeri | Çin |
|---|---|
| Marka adı | SensorMicro |
| Sertifika | ISO9001:2015; RoHS; Reach |
| Model numarası | COIN612G2 |
| Min sipariş miktarı | 1 parça |
| Fiyat | Pazarlık edilebilir |
| Ödeme koşulları | T/T |
Ürün ayrıntıları
| Çözünürlük | 640x512 | Piksel Aralığı | 12μm |
|---|---|---|---|
| Kare Hızı | 25/30/50 Hz | Güç Tüketimi | 0,65W |
| Spektral Aralık | 8~14μm | NETD | ≤25mK/F1.0/25°C |
| Vurgulamak | Soğutmasız LWIR Termal Kamera Çekirdeği,Termal Kamera Çekirdeği 640x512,0.8W Tüketim Termal Görüntüleme Modülü |
||
Ürün Açıklaması
0,65W Düşük Güç Tüketimi ile Soğutmasız 640x512/12μm LWIR Termal Kamera Çekirdeği
Ürüne Genel Bakış
Tipik NETD ≤25 milikelvin özelliğine sahip yüksek hassasiyetli 640x512 12μm ApexCore levha ölçekli kızılötesi odak düzlemi dizisi (FPA) ile donatılmış COIN612G2 kızılötesi görüntüleme çekirdeği, optimize edilmiş maliyetle üstün performans elde eder. Yaygın olarak benimsenen seri iletişim arayüzleri, çeşitli video sinyal çıkışları ve çoklu senaryo dağıtım gereksinimlerini karşılamak için kapsamlı objektif lens seçenekleriyle tam uyumluluk sunar.
Modül, anlık sıcak nokta yakalama ve yüksek kaliteli termal görselleştirme sağlayarak sistem entegratörlerinin geliştirme yükünü önemli ölçüde azaltır. Sonuç olarak, zengin yerleşik işlevlere ve olağanüstü maliyet rekabetçiliğine sahip eksiksiz bir termal görüntüleme entegrasyon birimi olarak işlev görür.
Ana Özellikler
Kapsamlı İşlevsellik, Uygun Maliyetli Çözüm
- NETD ≤25mK'ye sahip, yüksek performanslı, uygun maliyetli ApexCore plaka düzeyinde kızılötesi dedektörle geliştirildi
- Görüntü kalitesini artırmak için ana akım FPA'yı gelişmiş görüntü işleme algoritmalarıyla birleştirir
Kompakt Yapı, Hafif Tasarım
- Boyutlar: 25,4×25,4×15,7 mm
- Ağırlık: 15±1g, Güç tüketimi ≤0,65W
Çok Yönlü Yapılandırma, Hızlı Entegrasyon
- Çeşitli uygulama gereksinimlerini karşılamak için birden fazla lens seçeneği mevcuttur
- USB 2.0/DVP/LVDS/BT.656 görüntü çıkış arayüzlerini destekler
- Seri bağlantı noktası kontrolüyle RAW/YUV görüntü verilerini çıkarır
Ürün Özellikleri
| Modeli | COIN612G2 |
|---|---|
| IR Dedektör Göstergeleri | Hassas Malzeme: VOx |
| Çözünürlük: 640×512 | |
| Piksel Boyutu: 12μm | |
| Spektral Tepki: 8μm ~ 14μm | |
| Tipik NETD: ≤25mK/F1.0/25°C | |
| Görüntü İşleme | Dijital Kare Hızı: 25/30/50Hz |
| Başlatma Süresi: 6s | |
| Analog Video: PAL/NTSC | |
| Dijital Video: RAW/YUV422 | |
| Görüntü Algoritması: Düzensizlik Düzeltme (NUC), 3D Gürültü Azaltma (3DNR), 2D Gürültü Bastırma (DNS), Dinamik Aralık Sıkıştırma (DRC), Kenar Geliştirme (EE) | |
| Görüntü Ekranı: 10 Tür (Sıcak Beyaz/Lav/Demir Kırmızısı/Sıcak Demir/Medikal/Arktik/Gökkuşağı 1/Gökkuşağı 2/Renkli/Siyah Sıcak) | |
| PC Yazılımı | ICC Yazılımı: Modül Kontrolü ve Video Ekranı |
| Elektrik | Standart Harici Arayüz: 50pin: DF40C-50DP-0.4V(51), (HRS,Erkek) |
| Uzatma Kartı: USB3.0/USB2.0/VPC/USB2.0&VPC | |
| İletişim Arayüzü: TTL-232/USB2.0 | |
| Dijital Video Arayüzü: DVP8/DVP16/USB2.0/BT.656/LVDS | |
| Besleme Gerilimi: 4,5~5,5V | |
| Tipik Güç Tüketimi: 0,65W | |
| Mekanik | Çıplak Çekirdek Boyutu (mm): 25,4 × 25,4 × 15,7 |
| Çıplak Çekirdek Ağırlığı(g): 15±1g | |
| Çevresel Uyumluluk | Çalışma Sıcaklığı: -40°C~+70°C |
| Depolama Sıcaklığı: -45°C~+85°C | |
| Nem: %5~%95, yoğunlaşmayan | |
| Titreşim: 5,35grms, Rastgele Titreşim, 3 eksenli | |
| Darbe: Yarım Sinüs Dalgası, 40g/11ms, Darbe Yönü X Ekseni, 3 kez | |
| Sertifikasyon: ROHS2.0/REACH | |
| Optik Lens | Optik Lens: Sabit Odaklı Atermal: 4,8 mm/7 mm/9,1 mm/13 mm/19 mm/25 mm/35 mm/50 mm/70 mm |
| Koruma Seviyesi: IP67(Ön Lens) |
Endüstriyel Uygulamalar
COIN612G2 termal görüntüleme modülü Güvenlik İzleme, Endüstriyel Vizyon, Dış Mekan Gözlem, Yangın Söndürme ve Kurtarma, ADAS, Makine Görme vb. alanlarda uygulanır.
Ürün Grubumuz
- Yüksek hassasiyet ve mükemmel performans
- Kızılötesi endüstrisinde dünya lideri teknoloji
- Çeşitli kızılötesi dedektörler mevcuttur - Farklı formatlarda ve piksel boyutlarında hem soğutmasız hem de soğutmalı IR dedektörleri
- Hızlı teslimatı garantileyen toplu üretim - Milyonlarca dedektöre kadar yıllık üretim kapasitesine sahip üç üretim hattı
Sıkça Sorulan Sorular
1. Kızılötesi termal görüntüleme nedir?
Doğada sıcaklığı mutlak sıfırdan (-273°C) yüksek olan tüm nesneler kızılötesi ışınlar yayabilir. Hedefin kendisi ile arka plan arasındaki kızılötesi radyasyon sıcaklık farkını ölçmek için kızılötesi kamera dedektörünü kullanarak, termal görüntü olarak da adlandırılan farklı kızılötesi görüntüler elde edebilirsiniz.
2. Kızılötesi dedektörler nasıl çalışır?
Hedef tarafından yayılan kızılötesi radyasyon, termal dedektörün algılama aralığına girer, daha sonra kızılötesi dedektör, farklı yoğunluktaki radyasyon sinyalini ilgili elektrik sinyaline dönüştürür ve ardından amplifikasyon ve video işleme yoluyla çıplak gözle gözlemlenebilecek kızılötesi görüntüyü oluşturur.
3. Soğutmalı kızılötesi dedektörlerin avantajları nelerdir?
Soğutulmuş kızılötesi odak düzlemi dedektörü, bir dedektör dewar soğutucusu (ddc) tarafından sağlanan düşük bir sıcaklıkta çalışır. Yüksek hassasiyete sahiptir ve soğutmasız kızılötesi dedektöre göre daha hafif sıcaklık farklarını ayırt edebilir. On kilometreden daha uzaktaki çok uzun bir aralıktaki nesneleri algılayabilir, tanımlayabilir ve tanıyabilir. Soğutmalı dedektörün yapısı oldukça karmaşıktır ve bu da soğutmasız dedektöre göre nispeten daha yüksek bir maliyete neden olur.
