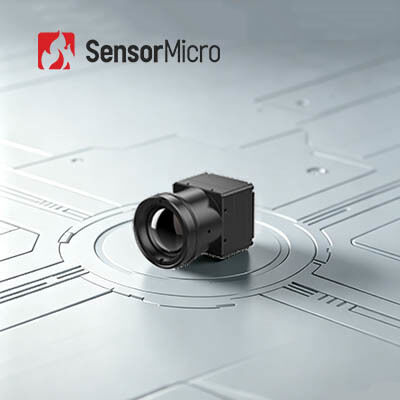

SWaP-C Soğutulmamış 640x512 çözünürlüğü ve 12μm piksel pitch ile 0.65W güç tüketimi ile LWIR Termal Görüntüleme Modülü
| Menşe yeri | Çin |
|---|---|
| Marka adı | SensorMicro |
| Sertifika | ISO9001:2015; RoHS; Reach |
| Model numarası | COIN612G2 |
| Min sipariş miktarı | 1 parça |
| Fiyat | Pazarlık edilebilir |
| Ödeme koşulları | T/T |
Ürün ayrıntıları
| Çözünürlük | 640x512 | Güç Tüketimi | 0,65W |
|---|---|---|---|
| Spektral Aralık | 8~14μm | Piksel Aralığı | 12μm |
| Tipik NETD | ≤25mK/F1.0/25°C | Kare Hızı | 25/30/50 Hz |
| Vurgulamak | LWIR Termal Görüntüleme Modülü,SWaP-C Termal Görüntüleme Modülü,Soğutulmamış Termal Kamera Çekirdeği 640x512 |
||
Ürün Açıklaması
SWaP-C Soğutmasız LWIR Termal Görüntüleme Modülü 640x512 12μm
Ürüne Genel Bakış
COIN612G2 kızılötesi kamera çekirdeği, tipik NETD ≤25mK'ye sahip 640×512/12μm ApexCore levha düzeyinde kızılötesi dedektöre sahiptir ve üstün performans ile maliyet etkinliği arasında optimum denge sağlar. Kompakt tasarımı, hafif yapısı ve yalnızca 0,65 W'lık düşük güç tüketimi, onu çeşitli uygulamalar için ideal kılar. Gelişmiş görüntü algoritmaları daha keskin, daha net termal görüntüleme çıkışı sağlar.
Ana akım seri iletişim protokollerini, çoklu video çıkış bağlantı noktalarını ve kapsamlı bir optik lens yelpazesini destekleyen COIN612G2, hızlı sıcak nokta algılamayı mümkün kılar ve ikincil geliştirme iş akışlarını basitleştirerek tamamen işlevsel, bütçe dostu bir termal entegrasyon çözümü sunar.
Ana Özellikler
- Kapsamlı İşlevsellik, Uygun Maliyetli Çözüm
- NETD ≤25mK ile yüksek performanslı ApexCore plaka düzeyinde kızılötesi dedektör
- Gelişmiş görüntü kalitesi için gelişmiş görüntü işleme algoritmaları
- Kompakt Yapı, Hafif Tasarım
- Boyutlar: 25,4×25,4×15,7 mm
- Ağırlık: 15±1g, Güç tüketimi ≤0,65W
- Çok Yönlü Yapılandırma, Hızlı Entegrasyon
- Çeşitli uygulama gereksinimleri için birden fazla lens seçeneği mevcuttur
- USB 2.0/DVP/LVDS/BT.656 görüntü çıkış arayüzlerini destekler
- Seri bağlantı noktası kontrolüyle RAW/YUV görüntü verilerini çıkarır
Ürün Özellikleri
| Modeli | COIN612G2 |
| IR Dedektör Göstergeleri | |
| Hassas Malzeme | VOx |
| Çözünürlük | 640×512 |
| Piksel Boyutu | 12μm |
| Spektral Tepki | 8μm ~ 14μm |
| Tipik NETD | ≤25mK/F1.0/25°C |
| Görüntü İşleme | |
| Dijital Kare Hızı | 25/30/50 Hz |
| Başlangıç Süresi | 6'lı |
| Analog Video | PAL/NTSC |
| Dijital Video | HAM/YUV422 |
| Görüntü Algoritması | Tekdüzelik Düzeltmesi (NUC) 3D Gürültü Azaltma (3DNR) 2D Gürültü Bastırma (DNS) Dinamik Aralık Sıkıştırma (DRC) Kenar Geliştirme (EE) |
| Görüntü Ekranı | 10 Tür (Sıcak Beyaz/Lav/Demir Kırmızısı/Sıcak Demir/Tıbbi/Arktik/Gökkuşağı 1/Gökkuşağı 2/Renk Tonu/Siyah Sıcak) |
| PC Yazılımı | |
| ICC Yazılımı | Modül Kontrolü ve Video Ekranı |
| Elektrik | |
| Standart Harici Arayüz | 50pin: DF40C-50DP-0.4V(51), (HRS,Erkek) |
| Uzatma Kartı | USB3.0/USB2.0/VPC/USB2.0&VPC |
| İletişim Arayüzü | TTL-232/USB2.0 |
| Dijital Video Arayüzü | DVP8/DVP16/USB2.0/BT.656/LVDS |
| Besleme Gerilimi | 4.5~5.5V |
| Tipik Güç Tüketimi | 0,65W |
| Mekanik | |
| Çıplak Çekirdek Boyutu (mm) | 25,4×25,4×15,7 |
| Çıplak Çekirdek Ağırlığı(g) | 15±1g |
| Çevresel Uyumluluk | |
| Çalışma Sıcaklığı | -40°C~+70°C |
| Depolama Sıcaklığı | -45°~+85° |
| Nem | %5~%95, yoğunlaşmayan |
| Titreşim | 5,35grms, Rastgele Titreşim, 3 eksenli |
| Darbe | Yarım Sinüs Dalgası, 40g/11ms, Darbe Yönü X Ekseni, 3 kez |
| Sertifikasyon | ROHS2.0/REACH |
| Optik Lens | |
| Optik Lens | Sabit Odaklama Atermal: 4,8 mm/7 mm/9,1 mm/13 mm/19 mm/25 mm/35 mm/50 mm/70 mm |
| Koruma Seviyesi | IP67(Ön Lens) |
Endüstriyel Uygulamalar
COIN612G2 termal görüntüleme modülü Güvenlik İzleme, Endüstriyel Vizyon, Dış Mekan Gözlem, Yangınla Mücadele ve Kurtarma, ADAS, Makine Vizyonu ve ilgili alanlarda uygulanır.
Avantajlarımız
- Derin Teknik Uzmanlık:Çip tasarımı, levha üretimi, paketleme, test ve sistem entegrasyonu konularında yeteneklerle kızılötesi sensör teknolojisi araştırma, geliştirme ve uygulama alanında uzun yıllara dayanan deneyim.
- İnovasyona Odaklı:Termal görüntülemede teknolojik atılımlara bağlılık, güvenlik, endüstriyel izleme ve akıllı sistemlerde NETD, SWaP ve çalışma sıcaklığında sınırları zorlama.
- Çeşitlendirilmiş Ürün Portföyü:Çeşitli endüstriler için özel çözümler sunan, hem soğutmalı hem de soğutmasız, kapsamlı kızılötesi algılama bileşenleri yelpazesi.
- Titiz Güvenilirlik Doğrulaması:Uzun vadeli istikrar ve güvenilirliği sağlamak için birden fazla test prosedürüne sahip sağlam kalite yönetim sistemi.
- Profesyonel Teknik Destek:Mühendislik ekibi, sistem entegrasyonunu hızlandırmak, verimliliği artırmak ve pazara çıkış süresini kısaltmak için müşterilerle yakın işbirliği içinde çalışır.
Sıkça Sorulan Sorular
1. Kızılötesi termal görüntüleme nedir?
Kızılötesi termal görüntüleme, nesneler hakkında bilgi toplamak için kızılötesi radyasyon ve termal enerjiden yararlanır. Görünmez kızılötesi radyasyonu, hedef yüzeylerin sıcaklık dağılımını gösteren görünür kızılötesi termal görüntülere dönüştürür. Farklı nesneler ve hatta aynı nesnenin farklı parçaları farklı radyasyon kabiliyetine ve kızılötesi yansıma gücüne sahiptir.
2. Kızılötesi görüntüleme ne için kullanılabilir?
Gece görüşü, Arama ve kurtarma, Tahribatsız muayene, Salgın önleme, Termografi, Güvenlik ve izleme, Yangınla Mücadele ve daha fazlası.
3. Termal görüntüleme modülü nedir?
Bir termal görüntüleme modülü tipik olarak bir kızılötesi dedektör, kızılötesi lens ve yerleşik yazılım ve algoritmalara sahip donanım elektroniğinden oluşur. Bir termal görüntüleme cihazının minimum işlevsel birimini temsil eder.
