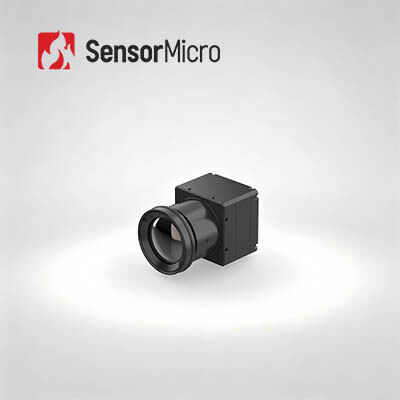

Soğutulmamış Termal Kamera Modülü 640x512/12μm, -20°C'den 150°C'ye kadar sıcaklık ölçümü

  • Uncooled Thermal Camera Module 640x512/12μm with -20°C to 150°C Temperature Measurement
Menşe yeri Çin
Marka adı SensorMicro
Sertifika ISO9001:2015; RoHS; Reach
Model numarası COIN612RG2
Min sipariş miktarı 1 parça
Fiyat Pazarlık edilebilir
Ödeme koşulları T/T
Ürün ayrıntıları
Çözünürlük 640x512 Güç Tüketimi 0,65W
Spektral Aralık 8~14μm Piksel Aralığı 12μm
NETD ≤25mK/F1.0/25°C Kare Hızı 25Hz/30Hz
Vurgulamak

Soğutmasız Termal Kamera Modülü 640x512

,

Uzun Dalga Kızılötesi Termal Kamera Modülü

,

12um Soğutmasız Kızılötesi Termal Kamera Modülü
Mesaj bırakın
Ürün Açıklaması
Soğutulmamış Termal Kamera Modülü 640x512 12µm, -20°C ila 150°C Sıcaklık Ölçümü ile
Ürün Genel Bakışı

Yüksek hassasiyetli endüstriyel sıcaklık tespiti için tasarlanan COIN612RG2 kızılötesi kamera çekirdeği, 25mK kadar düşük NETD ile üstün termal görüntüleme performansı sunan, yüksek performanslı ApexCore wafer seviyesi 640*512/12µm FPA kızılötesi dedektörünü entegre eder. Gelişmiş özel sinyal işleme devreleri ve optimize edilmiş sıcaklık ölçüm algoritmaları ile desteklenen bu modül, ±2°C veya ±2% doğrulukla güvenilir gerçek zamanlı sıcaklık verileri garanti eder. Modül, esnek aralık özelleştirmesi ile düşük sıcaklık (-20°C ila 150°C) ve yüksek sıcaklık (100°C ila 550°C) senaryolarını kapsayan çoklu aralık sıcaklık tespitini destekler.

Ana Özellikler
  • Kapsamlı İşlevsellik, Maliyet Etkin Tasarım: NETD≤25mK ile ApexCore wafer seviyesi kızılötesi dedektör kullanılarak geliştirilmiştir; geliştirilmiş görüntü kalitesi için yaygın olarak kullanılan FPA'yı gelişmiş görüntü işleme algoritmalarıyla birleştirir; ±2°C veya ±2%'ye kadar sıcaklık ölçüm doğruluğu
  • Kompakt ve Hafif, Düşük Güçle Yüksek Verimlilik: Boyutlar: 25.4*25.4*15.7mm; Ağırlık: 15±1g; Güç tüketimi: ≤0.65W
  • Çoklu Yapılandırmalar, Hızlı Entegrasyon: Çeşitli uygulama gereksinimlerini karşılamak için isteğe bağlı optik lensler; USB2.0/DVP/LVDS/BT.656 görüntü çıkış arayüzlerini destekler; seri port kontrolü ile RAW/YUV/TMP görüntü verisi çıkışı
Teknik Özellikler
Model COIN612RG2
IR Dedektör Göstergeleri Hassas Malzeme: VOx
Çözünürlük: 640*512
Piksel Boyutu: 12µm
Spektral Yanıt: 8µm ~ 14µm
Tipik NETD: ≤25mK/F1.0/25℃
Görüntü İşleme Dijital Kare Hızı: 25/30Hz
Başlangıç Süresi: 6s
Analog Video: PAL/NTSC
Dijital Video: RAW/YUV422/TMP
Görüntü Algoritmaları: Düzensizlik Düzeltme (NUC), 3D Gürültü Azaltma (3DNR), 2D Gürültü Bastırma (DNS), Dinamik Aralık Sıkıştırma (DRC), Kenar İyileştirme (EE)
Görüntü Ekranı: 10 Tür (Beyaz Sıcak/Lav/Demir Kırmızısı/Sıcak Demir/Tıbbi/Arktik/Gökkuşağı 1/Gökkuşağı 2/Ton/Siyah Sıcak)
Elektriksel Standart Harici Arayüz: 50pin DF40C-50DP-0.4V(51)
USB Genişletme Kartı: USB3.0/USB2.0/VPC/USB2.0&VPC
İletişim Arayüzü: TTL-232/USB2.0
Dijital Video Arayüzü: DVP8/DVP16/USB2.0/BT.656/LVDS
Besleme Gerilimi: 4.5~5.5V
Tipik Güç Tüketimi: 0.65W
Sıcaklık Ölçümü Çalışma Sıcaklığı: -10℃~+50℃
Sıcaklık Ölçüm Aralığı: -20℃~150℃, 100℃~550℃; Özelleştirme ve Genişletme Desteği
Sıcaklık Ölçüm Doğruluğu: ±2℃ veya ±2% (hangisi daha büyükse)
Kısmi Sıcaklık Ölçümü: Sıcaklık ölçüm alanlarının maksimum, minimum ve ortalama değerlerinin çıkışını destekler
SDK: Android/Windows/Linux; Gri'den Sıcaklığa Video Akışı Analizi ve Dönüşümü Gerçekleştirir
Mekanik Çıplak Çekirdek Boyutu: 25.4*25.4*15.7mm
Çıplak Çekirdek Ağırlığı: 15±1g
Çevresel Uyumluluk Çalışma Sıcaklığı: -40℃~+70℃
Depolama Sıcaklığı: -45℃~+85℃
Nem: %5~%95, yoğuşmasız
Titreşim: 5.35grms, Rastgele Titreşim, 3 eksen
Darbe: Yarım Sinüs Dalgası, 40g/11ms, Darbe Yönü 3 Eksen, 6 Yön
Sertifikasyon: ROHS2.0/REACH
Optik Lens Sabit Odaklı Atermal: 4.8mm/7mm/9.1mm/13mm/19mm/25m/35mm
Koruma Seviyesi: IP67 (Ön Lens)
Endüstriyel Uygulamalar

COIN612RG2 termal görüntüleme modülü, Termografi, Endüstriyel Görüş, İtfaiye ve Kurtarma, Güvenlik Gözetimi, Dış Mekan Gözlemi, Makine Görüşü, Tüketici Elektroniği ve daha fazlasında uygulanır.

Teknik Uzmanlığımız
  • Derin Teknik Uzmanlık: Yılların deneyimiyle kızılötesi sensör teknolojisi araştırma, geliştirme ve uygulaması alanında çip tasarımı, wafer üretimi, paketleme ve test etme ve sistem entegrasyonu konularında güçlü yetenekler
  • Yeniliğe Odaklanma: Termal görüntülemede teknolojik atılımlar sağlamaya kararlı, NETD, SWaP ve çalışma sıcaklığında sınırları sürekli zorluyor
  • Çeşitlendirilmiş Ürün Portföyü: Çeşitli endüstriler için özel çözümler sunan kapsamlı soğutmalı ve soğutulmamış kızılötesi algılama bileşenleri yelpazesi
  • Titiz Güvenilirlik Doğrulaması: Uzun vadeli kararlılık ve güvenilirlik sağlamak için üretim boyunca birden fazla test prosedürü ile sağlam kalite yönetim sistemi
  • Profesyonel Teknik Destek: Mühendislik ekibi, sistem entegrasyonunu hızlandırmak ve pazara sunma süresini kısaltmak için müşterilerin Ar-Ge ve ürün ekipleriyle yakın çalışır
Sıkça Sorulan Sorular
  • Uygun kızılötesi dedektör çözünürlüğü nasıl seçilir? Gerçek ihtiyaçlara ve uygulamalara bağlıdır. Temel görüntü kalitesi için 120x90, 256x192 veya 400x300 gibi daha düşük çözünürlükleri seçin. Uzak izleme gibi uygulamalarda çok net görüntüler için 1280x1024 gibi daha yüksek çözünürlükleri seçin.
  • Termal görüntüleme için doğru sahte renk nasıl seçilir? Gri beyaz, küçük sıcaklık farklarına sahip hedefler için uygundur; kırmızı ve mavi, sorunlu noktaları belirlemek için daha iyidir; demir kırmızısı, güç endüstrisi için standart renk paletidir. Not: termal sıcaklık, palet seçiminden bağımsız olarak değişmez.
  • Uygun bir kızılötesi termal kamera lensi nasıl seçilir? Standart lensler, uygun mesafelerdeki normal hedefleri karşılar; telefoto lensler, uzun mesafelerden görülen küçük hedefler için uygundur; geniş açılı lensler, yakın mesafelerde daha fazla ayrıntı sağlar; makro lensler, çip devreleri gibi çok küçük hedefler için yakındır.
