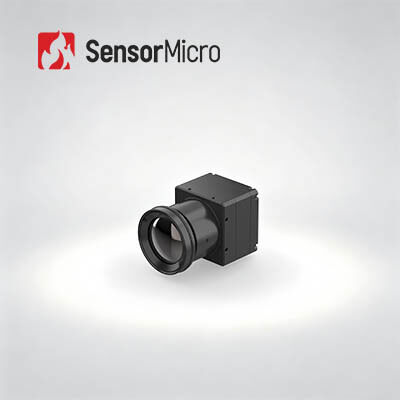

Soğutulmamış LWIR 640x512 12μm Termal Kamera Çekirdekleri, Termografi için 0,65W Güç Tüketimi
| Menşe yeri | Çin |
|---|---|
| Marka adı | SensorMicro |
| Sertifika | ISO9001:2015; RoHS; Reach |
| Model numarası | COIN612RG2 |
| Min sipariş miktarı | 1 parça |
| Fiyat | Pazarlık edilebilir |
| Ödeme koşulları | T/T |
Ürün ayrıntıları
| Çözünürlük | 640x512 | Güç Tüketimi | 0,65W |
|---|---|---|---|
| Spektral Aralık | 8~14μm | Piksel Aralığı | 12μm |
| NETD | ≤25mK/F1.0/25°C | Kare Hızı | 25Hz/30Hz |
| Vurgulamak | Termografi Termal Kamera Çekirdek 12um,640x512 Soğutulmamış Termal Kamera çekirdeği,LWIR Kızılötesi Termal Kamera Modülü |
||
Ürün Açıklaması
Termal Kamera Çekirdeği
Ürün Genel Bakışı
Miniatür ve taşınabilir akıllı termal görüntüleme cihazları için tasarlanan COIN612RG2 kızılötesi sıcaklık ölçüm kamera çekirdeği, geleneksel büyük güçlü termal görüntüleme modüllerinin sınırlamalarını ortadan kaldırır. 25.4*25.4*15.7mm ultra kompakt gövdesi, 15±1g ultra hafifliği ve ≤0.65W ultra düşük güç tüketimi ile kompakt cihaz entegrasyonu ve pille çalışan ekipmanlar için idealdir.
ApexCore 640*512 yüksek çözünürlüklü dedektör ve gelişmiş görüntü işleme algoritmalarını benimseyerek, net termal görüntüleme ve doğru sıcaklık ölçümü (±2°C/±2%, NETD≤25mK) sağlar. Çoklu video arayüzlerini ve özelleştirilebilir lensleri destekler, güçlü uyumluluğu ile kullanıcıların hafif kızılötesi sıcaklık ölçüm sistemi geliştirme ve dağıtımını hızlı bir şekilde tamamlamalarına yardımcı olur.
Ana Özellikler
Kapsamlı İşlevsellik, Uygun Maliyetli Tasarım
- ApexCore wafer seviyesi kızılötesi dedektör kullanılarak geliştirilmiştir, NETD≤25mK
- Gelişmiş görüntü kalitesi için yaygın olarak kullanılan bir FPA'yı gelişmiş görüntü işleme algoritmalarıyla birleştirir
- Sıcaklık ölçüm doğruluğu ±2°C veya ±2%'ye kadar, -20°C ila 150°C ve 100°C ila 550°C aralıklarını destekler, özelleştirilebilir uzantılarla
Kompakt ve Hafif, Düşük Güçle Yüksek Verimlilik
- Boyutlar: 25.4*25.4*15.7mm
- Ağırlık: 15±1g, Güç tüketimi: ≤0.65W
Çoklu Yapılandırmalar, Hızlı Entegrasyon
- Çeşitli uygulama gereksinimlerini karşılamak için isteğe bağlı optik lensler
- USB2.0/DVP/LVDS/BT.656 görüntü çıkış arayüzlerini destekler
- RAW/YUV/TMP görüntü verisi çıkışı seri port kontrolü ile
Ürün Özellikleri
| Model | COIN612RG2 |
|---|---|
| IR Dedektör Göstergeleri | |
| Hassas Malzeme | VOx |
| Çözünürlük | 640*512 |
| Piksel Boyutu | 12µm |
| Spektral Yanıt | 8µm ~ 14µm |
| Tipik NETD | ≤25mK/F1.0/25°C |
| Görüntü İşleme | |
| Dijital Kare Hızı | 25/30Hz |
| Başlangıç Süresi | 6s |
| Analog Video | PAL/NTSC |
| Dijital Video | RAW/YUV422/TMP |
| Görüntü Algoritması | Düzensizlik Düzeltme (NUC) 3D Gürültü Azaltma (3DNR) 2D Gürültü Bastırma (DNS) Dinamik Aralık Sıkıştırma (DRC) Kenar Keskinleştirme (EE) |
| Görüntü Görüntüleme | 10 Tür (Beyaz Sıcak/Lav/Demir Kırmızısı/Sıcak Demir/Tıbbi/Arktik/Gökkuşağı 1/Gökkuşağı 2/Ton/Siyah Sıcak) |
| PC Yazılımı | |
| ICC Yazılımı | Modül Kontrolü ve Video Görüntüleme |
| Elektriksel | |
| Standart Harici Arayüz | 50pin: DF40C-50DP-0.4V(51), (HRS, Erkek) |
| USB Genişletme Kartı | USB3.0/USB2.0/VPC/USB2.0&VPC |
| İletişim Arayüzü | TTL-232/USB2.0 |
| Dijital Video Arayüzü | DVP8/DVP16/USB2.0/BT.656/LVDS |
| Besleme Gerilimi | 4.5~5.5V |
| Tipik Güç Tüketimi | 0.65W |
| Sıcaklık Ölçümü | |
| Çalışma Sıcaklığı | -10°C~+50°C |
| Sıcaklık Ölçüm Aralığı | -20°C~150°C, 100°C~550°C; Özelleştirme ve Genişletmeyi Destekler |
| Sıcaklık Ölçüm Doğruluğu | ±2°C veya ±2% (hangisi daha büyükse) |
| Kısmi Sıcaklık Ölçümü | Sıcaklık ölçüm alanlarının maksimum, minimum ve ortalama değerlerinin çıkışını destekler |
| SDK | Android/Windows/Linux; Gri'den Sıcaklığa Video Akışı Analizi ve Dönüşümü Gerçekleştirir |
| Mekanik | |
| Çıplak Çekirdek Boyutu(mm) | 25.4*25.4*15.7mm |
| Çıplak Çekirdek Ağırlığı(g) | 15±1g |
| Çevresel Uyumluluk | |
| Çalışma Sıcaklığı | -40°C~+70°C |
| Depolama Sıcaklığı | -45°C~+85°C |
| Nem | 5%~95%, yoğuşmasız |
| Titreşim | 5.35grms, Rastgele Titreşim, 3 eksen |
| Darbe | Yarım Sinüs Dalgası, 40g/11ms, Darbe Yönü 3 Eksen, 6 Yön |
| Sertifikasyon | ROHS2.0/REACH |
| Optik Lens | |
| Optik Lens | Sabit Odak Atermal: 4.8mm/7mm/9.1mm/13mm/19mm/25m/35mm |
| Koruma Seviyesi | IP67 (Ön Lens) |
Endüstriyel Uygulamalar
COIN612RG2 termal görüntüleme modülü, Termografi, Endüstriyel Görüş, İtfaiye ve Kurtarma, Güvenlik Gözetimi, Dış Mekan Gözlemi, Makine Görüşü, Tüketici Elektroniği vb. alanlarda uygulanmaktadır.
Ürün Yelpazemiz
Yüksek hassasiyet ve mükemmel performans
Kızılötesi sektöründe dünya lideri teknoloji
Çeşitli kızılötesi dedektörler mevcuttur
Farklı formatlarda ve piksel boyutlarında hem soğutulmamış hem de soğutulmuş IR dedektörler
Hızlı teslimatı sağlamak için seri üretim
Milyonlarca dedektör yıllık üretim kapasitesi ile üç üretim hattı.
Sıkça Sorulan Sorular
Soğutulmamış ve soğutulmuş IR dedektörler arasındaki fark nedir?
Piyasada şu anda iki tür kızılötesi termal görüntüleme sensörü bulunmaktadır: soğutulmuş ve soğutulmamış.
Soğutulmamış IR dedektör ortam sıcaklığında çalışır. Yarı iletken endüstrisine dayanır ve bu nedenle genellikle büyük hacimde, küçük boyutlu ve düşük maliyetli olarak üretilebilir. Soğutulmamış IR dedektörler, taşınabilir/el tipi/mobil cihazlarda yaygın olarak kullanılır.
Soğutulmuş IR dedektörleronları bir kriyojenik soğutucu tarafından desteklenmesi gereken aşırı düşük bir sıcaklıkta tutan bir birimde paketlenir. Karmaşık soğutma sistemleri gerektirmeleri nedeniyle soğutulmamış sensörlerden çok daha büyük, daha pahalı ve daha az güvenilirdirler. Ancak, soğutulmuş sistemler inanılmaz derecede hassastır ve genellikle uzun menzilli görevleri başarmak için uzun odak uzaklıklı optiklerle çalışır.
