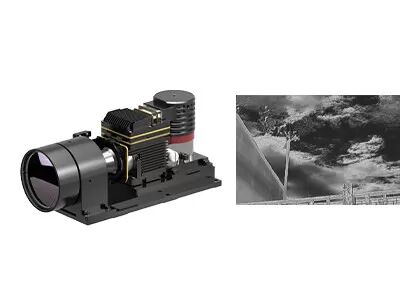

VOC Gaz Kaçağı Tespiti için Soğutmalı Termal Kamera Çekirdeği 320x256 30μM
VOC Gaz Kaçağı Tespiti için 55mm Lensli 320x256 / 30μm Soğutmalı Kızılötesi Kamera Modülü
Uçucu Organik Bileşikler veya VOC'ler, ürünlerden veya işlemlerden havaya yayılan gazlardır.Bazıları kansere neden olan bazıları da dahil olmak üzere kendi başlarına zararlıdır.Ayrıca diğer gazlarla reaksiyona girebilir ve havaya girdikten sonra başka hava kirleticileri oluşturabilirler.
GAS330, gaz kaçağı tespiti için özel olarak tasarlanmış soğutmalı bir kızılötesi termal görüntüleme modülüdür.320x256 / 30µm MCT soğutmalı MWIR kızılötesi dedektörü entegre eder ve çıplak gözle görülemeyen görünmez VOC'leri görselleştirmek için spektral dalga boyu filtreleme teknolojisini kullanır.
Kamera üreticileri bu modüle dayalı olarak kendi gaz kaçağı tespit kameralarını kolay ve verimli bir şekilde tasarlayabilirler.
Global Sensör Teknolojisi, termal dedektör sensörü ve termal görüntü sensörü modülünün tasarımı, üretimi, satışı ve pazarlamasında uzmanlaşmıştır.Müşterilerimize, ikincil geliştirme süresini kısaltan ve müşterilerin maliyetini büyük ölçüde azaltan çeşitli kızılötesi termal görüntüleme çözümleri sağlayabiliriz.
Yüksek Hassasiyet Tespiti
• Son derece hassas kızılötesi dedektör, NETD≤15mK
• Düşük gaz konsantrasyonu ve yavaş gaz akışı uygulamasında oldukça verimli
• Alkanlar, alkenler, alkoller, benzenler, ketonlar vb. VOC gazının uzun mesafe temassız tespiti.
Üstün performans
• Profesyonel gaz algılama görüntü işleme algoritması
• Çeşitli lensler, daha fazla FOV ve sahne mevcut
Kolay Entegrasyon
• Termal kameralara hızlı entegrasyon için Cameralink/DVP/USB/ GIG-E görüntü çıkış arayüzü
modeli | GAZ330 |
IR Dedektör Performansı | |
Çözünürlük | 320x256 |
Piksel aralığı | 30μm |
kriyo soğutucu | RS058 |
Spektral aralık | 3,2μm±0,1μm~3,5μm±0,1μm MW |
Soğutma Süresi (20°C) | ≤8dk |
NETD (20°C) | ≤15mK |
Görüntü işleme | |
Kare hızı | 30Hz |
Karartma Modu | Doğrusal/Histogram/Karışık |
Dijital yakınlaştırma | ×1/×2/×4 |
Görüntü Yönü | Yatay/Dikey/Çapraz Çevir |
Görüntü Algoritması | NUC/AGC/IDE |
Elektriksel Özellikler | |
Standart Harici Arayüz | J30JZ 25pin |
Analog Video | PAL |
Dijital video | 16bit RAW/YUV: 16bit DVP/Kamera Bağlantısı Çıkışı |
Harici Senkronizasyon | Çerçeve Harici Senkronizasyonu: RS422 Seviyesi |
İletişim | RS422, 115200bps |
Güç kaynağı | 20~28VDC |
Kararlı Güç Tüketimi | 12W |
Boyut (mm) | 155×67×80 |
Ağırlık | ≤900g |
Çalışma Sıcaklığı | -40°C ~ +60°C |
Titreşim Büyüklüğü | Titreşim: GJB Araca monteli Yüksek Hızlı Taşıma Şok: Yarım sinüs Dalga, 40g 11 ms, 3 Eksen 6 Yön Her Biri 3 Kez |
Optik lens | |
Opsiyonel Lens | Sabit Yakınlaştırma: 23mm/F1.5;55mm/F1.5 |
GAS330 gaz kaçağı algılama termal görüntüleme kamerası, görünmez VOC'leri (uçucu organik bileşikler) görselleştirmek ve aşağıdakiler gibi gaz sızıntısını tespit etmek için kullanılır: Metan, Etan, Propan, Bütan, Pentan, Heksan, Heptan, Oktan, Etilen, Propilen, İzopren, Metanol , Etanol, Bütanon, Benzen, Toluen, Ksilen, Etilbenzen vb.
1. Termal duyarlılık nedir?
NETD (Gürültüye Eşdeğer Sıcaklık Farkı) olarak da adlandırılan Termal Duyarlılık, orta dalga (MWIR) ve uzun dalga (LWIR) termal görüntüleme kameralarını değerlendirmek için önemli bir parametredir.Termal kamera tarafından ölçülen netlik ile doğrudan ilişkilidir.Sıcaklık farkının sinyal-gürültü oranını temsil eden ve miliKelvins (mK) cinsinden ölçülen sayısal bir değerdir.Termal hassasiyet değeri ne kadar küçük olursa, hassasiyet o kadar yüksek ve görüntü o kadar net olur.
2. Termal görüntüleme uygulamaları nelerdir?
Sıcaklık ölçümü ve tüm hava koşullarında görüntüleme, kızılötesi termal görüntüleme teknolojisinin iki temel işlevidir.Bu iki teknolojiye dayalı olarak geliştirilen ürünler, güvenlik ve izleme, İHA yükleri, endüstriyel denetim, yangınla mücadele, kestirimci bakım, ADAS, salgın önleme, AIoT vb. alanlarda yaygın olarak kullanılmaktadır.
