Uzun Menzilli Gözetim için Soğutmalı MWIR Termal Kamera Çekirdeği 640x512 15μM
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xTip | Soğutmalı Kamera Modülü | teknoloji | MCT/HgCdTe |
---|---|---|---|
Çözünürlük | 640x512/15μm | Yüksek hassasiyet | NETD≤15mK |
Boyut | 155x67x80mm | orta dalga boyu | 3,7~4,8μm |
Vurgulamak | Soğutmalı MWIR Termal Kamera Çekirdeği,MWIR Termal Kamera Çekirdeği 640x512,Termal MWIR Kamera Çekirdeği |

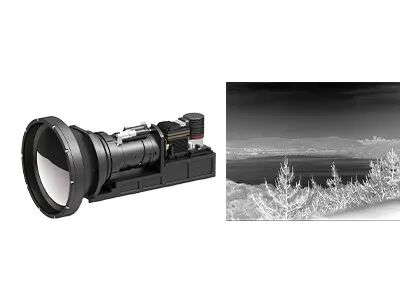

Uzun Menzilli Gözetim için Soğutmalı MWIR Termal Kamera Çekirdeği 640x512 15μM
RS058 Cryo Cooler ile Yüksek Kare Hızı Soğutmalı HgCdTe 640x512 / 15μm MWIR Termal Görüntüleme Modülü
GAVIN615A, Global Sensör Teknolojisi (GST) tarafından geliştirilen soğutmalı bir orta dalga termal görüntüleme modülüdür.RS058 kriyo-soğutuculu 640x512@15µm HgCdTe MWIR IR dedektöründen oluşur, donanım elektroniği ve çeşitli görüntü işleme algoritmaları da zaten keskin ve net termal görüntüler sunmak için gömülüdür.
F2 640x512 / 15µm HgCdTe MWIR IR dedektörü ile entegre edildiğinde, GAVIN615A'nın kare hızı, hızlı hareket eden nesneler üzerinde gözlem gerektiren uygulamalar için çok uygun olan 100Hz'e kadar yapılandırılabilir.
Şimdiye kadar müşterilerimize çeşitli olgun ve kararlı kızılötesi termal görüntüleme çözümleri sağladık.OEM müşterilerinin GST termal modülleri üzerinde hızlı kabul testi yapması, hızlı ikincil geliştirmeye başlaması ve geliştirme maliyetlerini büyük ölçüde düşürmesi kolaydır.
- Uzun Menzilli Tespit İhtiyaçlarını Karşılayın
- Yüksek Hassasiyet, NETD≤15mK
- Yüksek Kare Hızı
- Yüksek Kaliteli Termal Görüntüleme
- Sisteme Kolay Entegrasyon
modeli | GAVIN615A |
IR Dedektör Performansı | |
Çözünürlük | 640x512 |
Piksel aralığı | 15μm |
kriyo soğutucu | RS058 |
Spektral aralık | 3.7μm~4.8μm MW |
Soğutma Süresi (20°C) | ≤7dk |
NETD (20°C) | ≤15mK |
Görüntü işleme | |
Kare hızı | 50Hz/100Hz |
Karartma Modu | Doğrusal/Histogram/Karışık |
Dijital yakınlaştırma | ×1/×2/×4 |
Görüntü Yönü | Yatay/Dikey/Çapraz Çevir |
Görüntü Algoritması | NUC/AGC/IDE |
Elektriksel Özellikler | |
Standart Harici Arayüz | J30JZ 25pin |
Analog Video | PAL |
Dijital video | 16bit RAW/YUV: 16bit DVP/Kamera Bağlantısı Çıkışı |
Harici Senkronizasyon | Çerçeve Harici Senkronizasyonu: RS422 Seviyesi |
İletişim | RS422, 115200bps |
Güç kaynağı | 20~28VDC |
Kararlı Güç Tüketimi | 12W |
Boyut (mm) | 155×67×80 |
Ağırlık | ≤900g |
Çalışma Sıcaklığı | -40°C ~ +60°C |
Titreşim Büyüklüğü | Titreşim: GJB Araca monteli Yüksek Hızlı Taşıma Şok: Yarım sinüs Dalga, 40g 11 ms, 3 Eksen 6 Yön Her Biri 3 Kez |
Optik lens | |
Opsiyonel Lens | Sürekli Yakınlaştırma 30~240mm/F4 15~300mm/F4 21~420mm/F4 35~690mm/F4 |
GAVIN615A termal kızılötesi kamera modülü, Uzaktan İzleme Sistemi, Uçuş Görüş Geliştirme Sistemi, Çoklu Sensör Yükü vb. birçok alanda yaygın olarak kullanılmaktadır.
1. Termal duyarlılık nedir?
NETD (Gürültüye Eşdeğer Sıcaklık Farkı) olarak da adlandırılan Termal Duyarlılık, orta dalga (MWIR) ve uzun dalga (LWIR) termal görüntüleme kameralarını değerlendirmek için önemli bir parametredir.Termal kamera tarafından ölçülen netlik ile doğrudan ilişkilidir.Sıcaklık farkının sinyal-gürültü oranını temsil eden ve miliKelvins (mK) cinsinden ölçülen sayısal bir değerdir.Termal hassasiyet değeri ne kadar küçük olursa, hassasiyet o kadar yüksek ve görüntü o kadar net olur.
2. Termal görüntüleme uygulamaları nelerdir?
Sıcaklık ölçümü ve tüm hava koşullarında görüntüleme, kızılötesi termal görüntüleme teknolojisinin iki temel işlevidir.Bu iki teknolojiye dayalı olarak geliştirilen ürünler, güvenlik ve izleme, İHA yükleri, endüstriyel denetim, yangınla mücadele, kestirimci bakım, ADAS, salgın önleme, AIoT vb. alanlarda yaygın olarak kullanılmaktadır.
