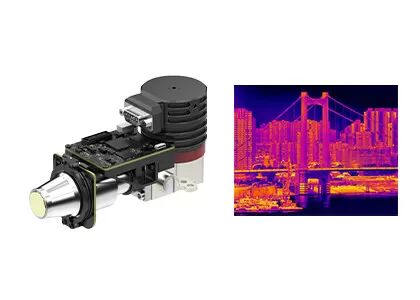

640x512 / 15μM MCT MWIR Kızılötesi Dedektörlü Soğutmalı Termal Modül

  • Cooled Thermal Module With 640x512 / 15μM MCT MWIR Infrared Detector
Menşe yeri Wuhan, Hubei Eyaleti, Çin
Marka adı GST
Sertifika ISO9001:2015; RoHS; Reach
Model numarası GAVIN615B
Min sipariş miktarı 1 parça
Fiyat Negotiable
Ödeme koşulları L/C, T/T

Ücretsiz numune ve kuponlar için bana ulaşın.

Naber:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.

x
Ürün ayrıntıları
Çözünürlük 640x512 / 15μm NETD ≤20mK
Spektral aralık 3,7~4,8μm MW Kare hızı 50Hz/100Hz
Boyut 125x92x67mm Ağırlık ≤650g
Vurgulamak

MCT MWIR Kızılötesi Dedektör

,

15uM Soğutmalı Termal Modül

,

MCT Soğutmalı Termal Modül 640x512
Mesaj bırakın
Ürün Açıklaması

640x512 / 15μM MCT MWIR Kızılötesi Dedektörlü Soğutmalı Termal Modül

GAVIN615B Soğutmalı MWIR Kamera Modülü



GAVIN615B Kompakt Düşük Güç Tüketimi 640x512 / 15μm MCT MWIR Soğutmalı Kamera Modülü



Ürün Açıklaması



GAVIN615B, Global Sensör Teknolojisi (GST) tarafından geliştirilen soğutmalı bir orta dalga termal görüntüleme modülüdür.RS046 kriyo-soğutuculu 640x512 / 15µm HgCdTe MWIR IR dedektöründen oluşur, donanım elektroniği ve çeşitli görüntü işleme algoritmaları da zaten keskin ve net termal görüntüler sunmak için gömülüdür.



RS046 kriyo-soğutucu ile yapılandırılan GAVIN615B, 125x92x67mm boyutlarında ve 650g'dan hafif ağırlıkta, boyut olarak çok kompakttır.Kararlı güç tüketimi 12w kadar düşüktür.Endüstriyel standart kamera bağlantısı arayüzü ile, kızılötesi kamera veya sistem entegratörü, GAVIN615B termal görüntüleme modülüne dayalı olarak kendi eksiksiz kamerasını kolayca tasarlayabilir veya entegre edebilir.



Ana Özellikler



- Yüksek Hassasiyet, NETD≤20mK

- Uzun Menzilli Algılama

- Ayarlanabilir Kare Hızı

- Sisteme Kolay Entegrasyon



Ürün Özellikleri



modeli GAVIN615B
IR Dedektör Performansı
Çözünürlük 640x512
Piksel aralığı 15μm
kriyo soğutucu RS046
Spektral aralık 3.7μm～4.8μm MW
Soğutma Süresi (20°C) ≤7dk
NETD (20°C) ≤20mK
Görüntü işleme
Kare hızı 50Hz/100Hz
Karartma Modu Doğrusal/Histogram/Karışık
Dijital yakınlaştırma ×1/×2/×4
Görüntü Yönü Yatay/Dikey/Çapraz Çevir
Görüntü Algoritması NUC/AGC/IDE
Elektriksel Özellikler
Standart Harici Arayüz J30JZ 25pin
Analog Video PAL
Dijital video 16bit RAW/YUV: 16bit DVP/Kamera Bağlantısı Çıkışı
Harici Senkronizasyon Çerçeve Harici Senkronizasyonu: RS422 Seviyesi
İletişim RS422, 115200bps
Güç kaynağı 20~28VDC
Kararlı Güç Tüketimi 12W
Boyut (mm) 125×92×67
Ağırlık ≤650g
Çalışma Sıcaklığı -40°C ~ +60°C
Titreşim Büyüklüğü Titreşim: GJB Araca monteli Yüksek Hızlı Taşıma
Şok: Yarım sinüs Dalga, 40g 11 ms, 3 Eksen 6 Yön Her Biri 3 Kez
Optik lens
Opsiyonel Lens Sürekli Yakınlaştırma
60~240mm/F4
15~300mm/F4
21~420mm/F4
35~690mm/F4



Endüstriyel Uygulamalar



GAVIN615B termal kızılötesi kamera modülü, Uzaktan İzleme Sistemi, Uçuş Görüş Geliştirme Sistemi, Çoklu Sensör Yükü vb. birçok alanda yaygın olarak kullanılmaktadır.



640x512 / 15μM MCT MWIR Kızılötesi Dedektörlü Soğutmalı Termal Modül 0



GST Kızılötesi Hakkında



640x512 / 15μM MCT MWIR Kızılötesi Dedektörlü Soğutmalı Termal Modül 1

SSS



1. Termal duyarlılık nedir?

NETD (Gürültüye Eşdeğer Sıcaklık Farkı) olarak da adlandırılan Termal Duyarlılık, orta dalga (MWIR) ve uzun dalga (LWIR) termal görüntüleme kameralarını değerlendirmek için önemli bir parametredir.Termal kamera tarafından ölçülen netlik ile doğrudan ilişkilidir.Sıcaklık farkının sinyal-gürültü oranını temsil eden ve miliKelvins (mK) cinsinden ölçülen sayısal bir değerdir.Termal hassasiyet değeri ne kadar küçük olursa, hassasiyet o kadar yüksek ve görüntü o kadar net olur.



2. Termal görüntüleme uygulamaları nelerdir?

Sıcaklık ölçümü ve tüm hava koşullarında görüntüleme, kızılötesi termal görüntüleme teknolojisinin iki temel işlevidir.Bu iki teknolojiye dayalı olarak geliştirilen ürünler, güvenlik ve izleme, İHA yükleri, endüstriyel denetim, yangınla mücadele, kestirimci bakım, ADAS, salgın önleme, AIoT vb. alanlarda yaygın olarak kullanılmaktadır.
