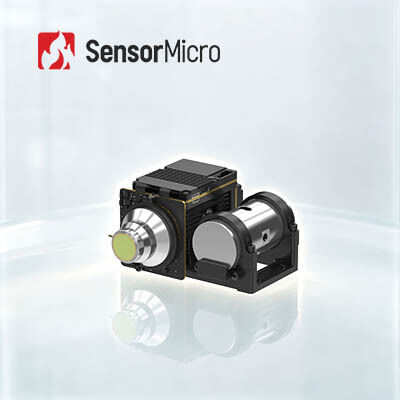

Uzun Menzilli İzleme İçin 10µm Piksel Aralıklı HD 1280x1024 Çözünürlüklü Termal Görüntüleme Modülü
| Menşe yeri | Çin |
|---|---|
| Marka adı | SensorMicro |
| Sertifika | ISO9001:2015; RoHS; Reach |
| Model numarası | GAVIN GC1210HMF |
| Min sipariş miktarı | 1 parça |
| Fiyat | Pazarlık edilebilir |
| Ödeme koşulları | T/T |
Ürün ayrıntıları
| Yüksek Çözünürlük | 1280x1024 | Piksel Aralığı | 10um |
|---|---|---|---|
| Kare Hızı | 50 Hz | NETD | 20mK(F2); 25mK(F4) |
| Boyut | 101×101×54mm | Spektral Aralık | 3,7~4,8μm MW |
| Vurgulamak | Termal Görüntüleme Modülü 1280x1024,Soğutmalı Termal Görüntüleme Modülü 12µm,RS058F Soğutmalı Termal Kamera Çekirdeği |
||
Ürün Açıklaması
HD Soğutmalı Termal Görüntüleme Modülü 1280x1024 10µm Uzun Menzilli İzleme
Ürün Genel Bakışı
GAVIN GC1210HMF kızılötesi kamera çekirdeği, 1280×1024/10µm Yüksek Çalışma Sıcaklığı (HOT) orta dalga kızılötesi (MWIR) soğutmalı dedektöre sahiptir. Geleneksel 640×512/15µm MWIR çözümlerine kıyasla, üçte bir daha küçük piksel aralığı ve dört kat daha yüksek çözünürlüklü dizi sunarak uzamsal çözünürlüğü ve görüntü netliğini önemli ölçüde artırır.
Gelişmiş görüntü işleme algoritmalarıyla birleştiğinde, megapiksel çözünürlükte yüksek tanımlı, ince detaylı kızılötesi görüntüler sunar. HOT teknolojisiyle desteklenen GAVIN GC1210HMF kızılötesi kamera çekirdeği, kompakt boyutu, hafif tasarımı ve düşük güç tüketimi sunarak SWaP performansını önemli ölçüde artırır, bu da onu sıkı alan ve entegrasyon gereksinimleri olan uzun menzilli kızılötesi sistemler için ideal bir çözüm haline getirir.
Ana Özellikler
Megapiksel Görüntüleme, Üstün Kalite
- Yüksek tanımlı ve narin görüntü kalitesi sunan 1280×1024/10µm HOT MWIR soğutmalı kızılötesi dedektör temelinde geliştirilmiştir
- Daha net görüntüleme için DRC, 2D/3D gürültü azaltma ve EE kenar iyileştirme gibi gelişmiş görüntü işleme algoritmalarıyla entegre edilmiştir
Nihai SWaP Optimizasyonu için HOT Teknolojisi
- 150K'da yüksek sıcaklıkta çalışmayı destekler, soğutma süresi ≤4dk
- 101×101×54mm'ye kadar kompakt boyutlar, sadece 570g ağırlık
Zengin Arayüzler, Kolay Entegrasyon
- Cameralink/USB3.0/GigE/HDMI/SDI/MIPI/fiber optik video çıkışlarını destekler
- Esnek RAW/YUV görüntü verisi çıkışı
Ürün Özellikleri
| Model | GAVIN GC1210HMF HOT MWIR Soğutmalı Kızılötesi Kamera Çekirdeği |
|---|---|
| Göstergeler | |
| Çözünürlük | 1280×1024 |
| Piksel Boyutu | 10µm |
| Spektral Yanıt | 3.7µm±0.2µm～4.8µm±0.2µm |
| IR Dedektör NETD(23℃) | 20mK(F2) 25mK(F4) |
| Görüntü İşleme | |
| Kare Hızı | 50Hz |
| Dijital Yakınlaştırma | 1× ila 8× sürekli dijital yakınlaştırma |
| Görüntü Yönü | Yatay/Dikey/Diyagonal Çevirme |
| Görüntü Algoritması | DRC, 2D/3D Görüntü Gürültü Azaltma, EE |
| Elektriksel Özellikler | |
| Dijital Video | Standart: DVP Seçenek: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Tek Modlu Fiber Optik/Çok Modlu Fiber Optik |
| Harici Senkronizasyon | Standart: LV-TTL Seçenek: RS422/LVDS |
| İletişim | Standart: USB2.0/LV-TTL Seçenek: RS422/CAN/USB3.0/GigE |
| Güç Kaynağı | 12V±1V |
| Sabit Güç Tüketimi(23℃) | ≤8W |
| Soğutma Süresi(23℃) | ≤4dk |
| Boyut(mm) | 101×101×54 |
| Ağırlık(g) | ≤570 |
| Çalışma Sıcaklığı | -40℃~+71℃ |
| Optik Lens | Sabit odak: 15mm/F2 Sürekli yakınlaştırma: 15~300mm/F4 30~500mm/F4 |
Endüstriyel Uygulamalar
GAVIN GC1210HMF termal kızılötesi kamera modülü, NDT, Çevre İzleme, Uzun Menzilli Gözetim, Bilimsel Araştırma vb. birçok alanda yaygın olarak kullanılmaktadır.
Ürün Portföyü
Çeşitli Ürün Formatları
Çeşitli entegrasyon gereksinimlerini karşılamak için kızılötesi dedektörler, kamera çekirdekleri ve modüller dahil olmak üzere geniş bir ürün formatı yelpazesi.
Zengin Ürün Çeşitliliği
Birden fazla dizi çözünürlüğü, piksel boyutu, dalga boyu ve lens seçeneği kombinasyonu, çeşitli uygulamalar için daha fazla esneklik sağlar.
Üstün Performans
Net görüntüleme, kompakt boyut, düşük güç tüketimi, yüksek hassasiyet ve güçlü güvenilirlik - geniş bir çevresel zorluk yelpazesinde performans gösterecek şekilde tasarlanmıştır.
Kolay Entegrasyon
Birden fazla arayüz seçeneği entegrasyonu basitleştirir ve birden fazla uygulama alanında hızlı geliştirmeyi sağlar.
Sıkça Sorulan Sorular
Termal hassasiyet nedir?
NETD (Gürültü Eşdeğer Sıcaklık Farkı) olarak da adlandırılan Termal Hassasiyet, orta dalga (MWIR) ve uzun dalga (LWIR) termal görüntüleme kameralarını değerlendirmek için önemli bir parametredir. Termal görüntüleyici tarafından ölçülen netlikle doğrudan ilişkilidir. Sıcaklık farkının sinyal-gürültü oranını temsil eden sayısal bir değerdir ve miliKelvin (mK) cinsinden ölçülür. Termal hassasiyet değeri ne kadar küçükse, hassasiyet o kadar yüksek ve görüntü o kadar net olur.
MCT/HgCdTe dedektörü nedir?
MCT, HgCdTe olarak da adlandırılır, kadmiyum tellürür (CdTe) ve cıva tellürür (HgTe) kimyasal bileşiği ve fotodetektörlerde yaygın bir malzemedir. MCT/HgCdTe dedektörü, kriyojenik bir ortamda çalışan ve kızılötesi radyasyonu algılayabilen bir fotokondüktif dedektördür. Termal sensörlerden daha hassastır.
