Soğutmalı Termal Modül 640x512 / 15μM Sürekli Zoom Lensli 60~240mm/F4
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÇözünürlük | 640x512 / 15μm | NETD | ≤20mK |
---|---|---|---|
Spektral aralık | 3,7~4,8μm MW | Kare hızı | 50Hz/100Hz |
Boyut | 125x92x67mm | Ağırlık | ≤650g |
Vurgulamak | Soğutmalı Termal Modül 640x512,Soğutmalı Termal Modül 15uM,F4 Lens Termal Kamera Çekirdeği |

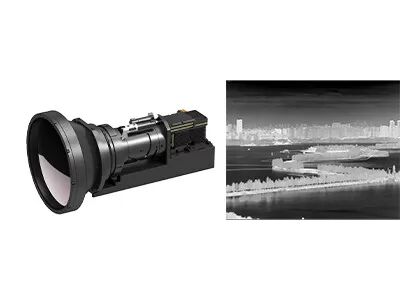

Soğutmalı Termal Modül 640x512 / 15μM Sürekli Zoom Lensli 60~240mm/F4
GAVIN615B Kompakt Düşük Güç Tüketimi 640x512 / 15μm MCT MWIR Soğutmalı Kamera Modülü
GAVIN615B, Global Sensör Teknolojisi (GST) tarafından geliştirilen soğutmalı bir orta dalga termal görüntüleme modülüdür.RS046 kriyo-soğutuculu 640x512 / 15µm HgCdTe MWIR IR dedektöründen oluşur, donanım elektroniği ve çeşitli görüntü işleme algoritmaları da zaten keskin ve net termal görüntüler sunmak için gömülüdür.
RS046 kriyo-soğutucu ile yapılandırılan GAVIN615B, 125x92x67mm boyutlarında ve 650g'dan hafif ağırlıkta, boyut olarak çok kompakttır.Kararlı güç tüketimi 12w kadar düşüktür.Endüstriyel standart kamera bağlantısı arayüzü ile, kızılötesi kamera veya sistem entegratörü, GAVIN615B termal görüntüleme modülüne dayalı olarak kendi eksiksiz kamerasını kolayca tasarlayabilir veya entegre edebilir.
GAVIN serisi soğutmalı termal modül, GST MCT & T2SL soğutmalı IR dedektörlerini kullanır ve zifiri karanlıkta veya kötü hava koşullarında net kızılötesi görüntüler elde etmek için çeşitli görüntü işleme algoritmalarını entegre eder.Kısa mesafede daha fazla hedef detayı sunarken, uzun mesafedeki riskleri ve tehditleri tespit edip tanıyabilir.
Uzun Menzilli Algılama ile Tanışın
• Yüksek termal hassasiyet
• Geniş görüş alanı
• Uzun menzilli algılama, uçak 60km uzaklıktan algılanabilir
Sisteme Kolay Entegrasyon
• Cameralink/DVP arayüzü, RAW/YUV görüntü çıkışı
• Çeşitli sürekli optik zoom lensleri mevcuttur
modeli | GAVIN615B |
IR Dedektör Performansı | |
Çözünürlük | 640x512 |
Piksel aralığı | 15μm |
kriyo soğutucu | RS046 |
Spektral aralık | 3.7μm~4.8μm MW |
Soğutma Süresi (20°C) | ≤7dk |
NETD (20°C) | ≤20mK |
Görüntü işleme | |
Kare hızı | 50Hz/100Hz |
Karartma Modu | Doğrusal/Histogram/Karışık |
Dijital yakınlaştırma | ×1/×2/×4 |
Görüntü Yönü | Yatay/Dikey/Çapraz Çevir |
Görüntü Algoritması | NUC/AGC/IDE |
Elektriksel Özellikler | |
Standart Harici Arayüz | J30JZ 25pin |
Analog Video | PAL |
Dijital video | 16bit RAW/YUV: 16bit DVP/Kamera Bağlantısı Çıkışı |
Harici Senkronizasyon | Çerçeve Harici Senkronizasyonu: RS422 Seviyesi |
İletişim | RS422, 115200bps |
Güç kaynağı | 20~28VDC |
Kararlı Güç Tüketimi | 12W |
Boyut (mm) | 125×92×67 |
Ağırlık | ≤650g |
Çalışma Sıcaklığı | -40°C ~ +60°C |
Titreşim Büyüklüğü | Titreşim: GJB Araca monteli Yüksek Hızlı Taşıma Şok: Yarım sinüs Dalga, 40g 11 ms, 3 Eksen 6 Yön Her Biri 3 Kez |
Optik lens | |
Opsiyonel Lens | Sürekli Yakınlaştırma 60~240mm/F4 15~300mm/F4 21~420mm/F4 35~690mm/F4 |
GAVIN615B termal kızılötesi kamera modülü, Uzaktan İzleme Sistemi, Uçuş Görüş Geliştirme Sistemi, Çoklu Sensör Yükü vb. birçok alanda yaygın olarak kullanılmaktadır.
1. Termal duyarlılık nedir?
NETD (Gürültüye Eşdeğer Sıcaklık Farkı) olarak da adlandırılan Termal Duyarlılık, orta dalga (MWIR) ve uzun dalga (LWIR) termal görüntüleme kameralarını değerlendirmek için önemli bir parametredir.Termal kamera tarafından ölçülen netlik ile doğrudan ilişkilidir.Sıcaklık farkının sinyal-gürültü oranını temsil eden ve miliKelvins (mK) cinsinden ölçülen sayısal bir değerdir.Termal hassasiyet değeri ne kadar küçük olursa, hassasiyet o kadar yüksek ve görüntü o kadar net olur.
2.Soğutulmamış ve soğutulmuş IR dedektörleri arasındaki fark nedir?
Şu anda piyasada soğutmalı ve soğutmasız olmak üzere iki tür kızılötesi termal görüntüleme sensörü bulunmaktadır.
Soğutmasız IR dedektörü ortam sıcaklığında çalışır.Yarı iletken endüstrisine dayanmaktadır ve bu nedenle genellikle küçük boyutlu ve düşük maliyetli büyük hacimli üretilebilir.Soğutmasız IR dedektörleri, taşınabilir/el/mobil cihazlarda yaygın olarak kullanılmaktadır.
Soğutulmuş IR dedektörleri, onları bir kriyo soğutucu tarafından desteklenecek olan son derece düşük bir sıcaklıkta tutan bir ünitede paketlenmiştir.Esas olarak ihtiyaç duydukları karmaşık soğutma sistemleri nedeniyle, soğutmasız sensörlerden çok daha büyük, daha pahalı ve daha az güvenilirdirler.Bununla birlikte, soğutulmuş sistemler inanılmaz derecede hassastır ve genellikle uzun menzilli misyona ulaşmak için uzun odak uzunluklu optiklerle çalışır.
