OEM Soğutulmuş Kamera Modülü LWIR 1280x1024 Çözünürlüğü 10μm Piksel Pitch ve 35mK NETD Kızılötesi Detektörü ile
| Menşe yeri | Wuhan, Hubei Eyaleti, Çin |
|---|---|
| Marka adı | SensorMicro |
| Sertifika | ISO9001:2015; RoHS; Reach |
| Model numarası | EYAS G1210LC |
| Min sipariş miktarı | 1 parça |
| Fiyat | Pazarlık edilebilir |
| Ödeme koşulları | T/T |
Ürün ayrıntıları
| Çözünürlük | 1280x1024 | Piksel Aralığı | 10um |
|---|---|---|---|
| NETD | 35mK(F2) | Spektral Aralık | 7.7μm±0.2μm ∙9.4μm±0.3μm |
| Boyut | 148×59×82 mm | Kare Hızı | 1~100Hz Ayarlanabilir |
| Vurgulamak | OEM Soğutmalı Kamera Modülü,12um Kızılötesi Dedektör Soğutmalı Kamera Modülü,MWIR Dedektör Soğutmalı Kamera Modülleri |
||
Ürün Açıklaması
Yüksek Çözünürlüklü 1280x1024 / 10 µm LWIR Soğutmalı Kızılötesi Modül ve Yakınlık Kartı
Ürün Açıklaması

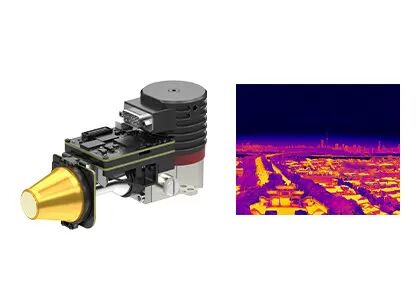

EYAS G1210LC soğutmalı AD modülü, 1280x1024/10µm LWIR soğutmalı kızılötesi dedektör ve bir AD (analog-dijital) devre kartından oluşur. RS079G döner Stirling kriyokooler ile donatılmış modül, soğutmalı kızılötesi dedektörün analog çıkış sinyalini dijital bir video akışına dönüştürürken, gerekli sürüş gücünü ve zamanlama kontrolünü sağlar.
Bu çözüm, OEM müşterilerinin kızılötesi dedektörlerin testlerini hızlı bir şekilde yapmalarına, sistem entegrasyonunu basitleştirmelerine ve geliştirmeyi önemli ölçüde hızlandırmalarına yardımcı olur. MWIR AD modülleriyle karşılaştırıldığında, LWIR modülleri daha güçlü nüfuz etme ve parazit önleme yetenekleri sunarak karmaşık koşullar altında yüksek güvenilirlikli uygulamalar için uygun hale getirir.
Ana Özellikler
- Analog-Dijital Dönüşüm, Hızlandırılmış Geliştirme - 1280x1024/10µm LWIR soğutmalı kızılötesi dedektörlere dayanır, analog-dijital dönüşüm için AD devresi ile entegre edilmiştir. Dedektör ile tutarlı boyutlarda entegre tasarım.
- Parazit Önleyici Tespit için LWIR - Toz ve kumdan güçlü nüfuz etme, karmaşık ortamlar için uygundur. Güneş ve deniz yüzeylerinden yansımalardan etkilenmez. Düşük sıcaklıktaki nesneleri tespit etme yeteneğine sahiptir.
- Mükemmel Performans, Kolay Entegrasyon - Cameralink arayüzü 16 bit ham veri çıkışı verir, seri port kontrolü ile. 1 ila 100Hz arasında ayarlanabilir yüksek kare hızı, yüksek hızlı hareketli hedefleri yakalama yeteneği.
Ürün Özellikleri
| Parametre | Özellik |
|---|---|
| Model | EYAS G1210LC |
| Göstergeler | |
| Çözünürlük | 1280x1024 |
| Piksel Boyutu | 10µm |
| Spektral Yanıt | 7.7µm±0.2µm~9.4µm±0.3µm |
| IR Dedektör NETD(23℃) | 35mK(F2) |
| Çalışma Modu | |
| Kare Hızı | 1~100Hz, ayarlanabilir |
| Çalışma Modu | Anlık Görüntü, ITR Modu, Parlama Önleyici, Pencere Modu |
| Elektriksel | |
| Standart Harici Arayüz | 60pin: 37201-SM060-032W1R01 5pin: A1257WR-S-5P-LCP |
| Dijital Video | 16 bit CameraLink (CameraLink DualBase modu) |
| Harici Senkronizasyon | CC1: Harici kare senkronu |
| İletişim | CameraLink UART (Varsayılan)/ RS232 (Özelleştirilebilir) Baud hızı: 9600bps (Varsayılan) |
| Güç Kaynağı | AD Kartı: 5V Kriyokooler: 24V |
| Sabit Güç (23℃) | ≤13W |
| Soğutma Süresi (23℃) | ≤6dk |
| Boyut (mm) | 148×59×82 |
| Ağırlık (g) | ≤680 |
| Çalışma Sıcaklığı | -40℃~+71℃ |
Endüstriyel Uygulamalar
EYAS G1210LC termal görüntüleme modülü, NDT, Çevre İzleme, Uzun Menzilli Gözetim, Bilimsel Araştırma ve daha birçok alanda yaygın olarak kullanılmaktadır.
SensorMicro Hakkında
SensorMicro, basit ama güçlü bir inançla kuruldu: İnovasyon gerçek dünya ihtiyaçlarına hizmet etmelidir. İnsanları ve sistemleri yüzeyin ötesini görmeleri için güçlendirmek için varız - altındaki desenlere, sorunlara ve olasılıklara.
Görünmez ısıyı görünür gerçeğe dönüştürerek, sektörlerin daha akıllı kararlar almasına, en önemli olanı korumasına ve karmaşıklığı netlikle yönetmesine yardımcı oluyoruz. Kendimiz yapma ve müşteri odaklı olma taahhüdümüz, güvenlik, itfaiye, endüstriyel denetim, tıbbi bakım, makine görüşü, çevre izleme ve karbon nötrlüğünün kilit yönlerinde küresel ivmemizi yönlendirdi.
Biz bir kızılötesi teknoloji şirketinden daha fazlasıyız. Sürdürülebilir, etik ve insan merkezli bir gelecek inşa etmeye adanmış bir insan topluluğuyuz. Yarattığımız her inovasyon pikseli, koruma, güçlendirme ve hizmet etme sözüdür.
Sıkça Sorulan Sorular
1. Termal hassasiyet nedir?
Termal Hassasiyet, NETD (Gürültü Eşdeğer Sıcaklık Farkı) olarak da adlandırılır, orta dalga (MWIR) ve uzun dalga (LWIR) termal görüntüleme kameralarını değerlendirmek için önemli bir parametredir. Termal görüntüleyici tarafından ölçülen netlikle doğrudan ilişkilidir. Sıcaklık farkının sinyal-gürültü oranını temsil eden sayısal bir değerdir ve milikelvin (mK) cinsinden ölçülür. Termal hassasiyet değeri ne kadar küçükse, hassasiyet o kadar yüksek ve görüntü o kadar net olur.
2. Termal görüntülemenin uygulamaları nelerdir?
Sıcaklık ölçümü ve tüm hava koşullarında görüntüleme, kızılötesi termal görüntüleme teknolojisinin iki temel işlevidir. Bu iki teknolojiye dayalı olarak geliştirilen ürünler güvenlik ve izleme, yükler, endüstriyel denetim, itfaiye, tahmini bakım, ADAS, salgın önleme, AIoT ve daha fazlasında yaygın olarak kullanılmaktadır.
3. MCT/HgCdTe dedektörü nedir?
MCT, HgCdTe olarak da adlandırılır, kadmiyum tellürür (CdTe) ve cıva tellürür (HgTe) kimyasal bileşiği ve fotodetektörlerde yaygın bir malzeme olan Cıva-Kadmiyum-Tellurid anlamına gelir. MCT/HgCdTe dedektörü, kriyojenik bir ortamda çalışan ve kızılötesi radyasyonu tespit edebilen bir fotokondüktif dedektördür. Termal sensörlerden daha hassastır.
