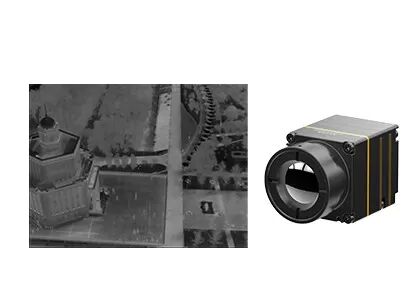

Uzun Dalga Termal Kamera Modülü 640x512 İnsansız Hava Araçları için 9.1mm Lensli
| Menşe yeri | Wuhan, Hubei Eyaleti, Çin |
|---|---|
| Marka adı | SensorMicro |
| Sertifika | ISO9001:2015; RoHS; Reach |
| Model numarası | iTL612/R |
| Min sipariş miktarı | 1 parça |
| Fiyat | negotiable |
| Ödeme koşulları | L/C,T/T |
Ürün ayrıntıları
| Çözünürlük | 640x512 | Güç Tüketimi | 0.7w |
|---|---|---|---|
| Spektral aralık | 8~14μm | Piksel Aralığı | 12μm |
| Tipik NETD | ≤40mk | Kare oranı | 30Hz |
| Vurgulamak | Uzun Dalga Termal Kamera Modülü 640x512,İnsansız Hava Araçları Termal Kamera Modülü,9.1mm Lens Termal Kamera Çekirdeği |
||
Ürün Açıklaması
TWIN612 Isı Görüntüleme Modülü
Uzun Dalga 640x512 12μM İnsansız Hava Araçları için 9.1mm Lensli Termal Kamera Modülü
Ürün Tanımı
iTL612R kızılötesi kamera çekirdeği, 640x512 / 12μm wafer seviyesi paketi (WLP) kızılötesi termal dedektörü entegre eder.8-14μm spektral aralığındaki dronlar için soğutulmamış bir LWIR radyometrik termal görüntüleme modülüdür.
iTL612 termal kamera modülü keskin ve net görüntü sunumu, kompakt boyut ve düşük maliyet özelliklerine sahiptir.iTL612R soğutulmamış termal modülü, sınırlı alanda kızılötesi sistem entegrasyonu için güvenilir bir çözüm sunarKompakt yapısı aynı özellik modülünün en üst seviyesine ulaştı.Ayrıca endüstriyel sıcaklık ölçümü için -20 °C ~ 550 °C aralığında ölçüm aralığı ile isteğe bağlı bir termografik fonksiyona sahiptir.
iTL612 termal modülü, öngörüsel bakım, fotovoltaik denetim, çevre koruması, bilimsel araştırma, hava fotoğrafçılığı,Polis Soruşturması, Yardım ve Kurtarma, Orman Yangını Önleme, Kentsel Güvenlik vb.
Ana Özellikleri
Kompakt ve hafif tasarım
• Boyut: 21mm×22.3mm×27.3mm (9.1mm lensle)
• Ağırlık: 20.8g±1.5g (9.1mm lensle)
• 0.7W kadar düşük güç tüketimi
Açık görüntü ve doğru radyometri
• Yeni bir görüntü işleme algoritması: NUC / 3DNR / DNS / DRC / EE
• Windows/Linux/ARM SDK desteği
• Bölgesel, nokta ve izoterm sıcaklık ölçümünü destekler
Kolay Entegre Etmek İçin Çeşitli Arayüzler
• DVP/LVDS/USB2.0 arayüzleri, RAW/YUV görüntü veri çıkışı, seri port kontrolü
Ürün Özellikleri
| Model | iTL612/R |
| IR Detektör Performansı | |
| Hassas Malzeme | Vanadyum oksit |
| Karar | 640×512 |
| Piksel Boyutu | 12 μm |
| Spektral Aralık | 8~14μm |
| Tipik NETD | ≤40mk |
| Görüntü İşleme | |
| Çerçeve Hızı | 30Hz |
| Başlama Zamanı | 5s |
| Dijital Video | RAW/YUV/BT656 |
| Resim Algoritması | Uyumsuzluk Düzeltmesi (NUC) 3D Gürültü Azaltımı (3DNR) Gürültü giderme (DNS) Dinamik Aralık Sıkıştırma (DRC) Kenar Geliştirme (EE) |
| Resim Görüntüsü | Siyah Sıcak / Beyaz Sıcak / Sahte Renk |
| Bilgisayar Yazılımı | |
| ICC Yazılımı | Kontrol Modülü ve Video Ekranı |
| Elektriksel özellikler | |
| Standart Dış Arayüz | 30Pin_HRS: DF40C-30DP-0.4V ((51), (HRS, Erkek) |
| USB Genişletme Kartı | Tip-C |
| İletişim Arayüzü | RS232-TTL/USB2.0 |
| Dijital Video Arayüzü | CMOS8/USB2.0 |
| Güçlendirme Voltajı | 3.3V±0.1V VDC |
| Tipik Güç Tüketimi | 0.7W |
| Sıcaklık Ölçümü | |
| Çalışma sıcaklık aralığı | -10°C~+50°C |
| Sıcaklık ölçüm aralığı | -20°C~+150°C, 0°C~550°C; Kişiselleştirme ve Genişleme Destek |
| Sıcaklık ölçüm doğruluğu | ±3°C veya ±3%'ten büyük (@23°C±3°C) |
| Bölgesel sıcaklık ölçümü | Çıktı bölgesel sıcaklığının maksimum, asgari ve ortalama değeri |
| SDK | Windows/Linux/ARM desteği; Video Akışı Analizi ve Gri'den Sıcaklığa Dönüştürme |
| Fiziksel Özellikler | |
| Boyut (mm) | 21×22.3×27.3 (9.1mm Lens ile) |
| Ağırlık | 20.8g±1.5g (9.1mm lensle) |
| Çevreye Uyumluluk | |
| Çalışma sıcaklığı | -40°C~+70°C |
| Depolama sıcaklığı | -45°C~+85°C |
| Nemlilik | 5% ~ 95%, yoğunlaşmayan |
| titreşim | 5.35 gram, 3 Eksen |
| Şok | Yarım sinüs dalgası, 40g/11ms, 3 Eksen 6 Yönü |
| Sertifikalar | RoHS2.0/REACH |
| Optik | |
| İsteğe bağlı lens | Sabit odağacı Athermal: 9.1mm |
Endüstriyel Uygulamalar
iTL612/R termal görüntüleme modülü, UAV yüklerine ve giyilebilir cihazlara entegre edilebilir.Tahmin edici bakım, fotovoltaik denetim, çevre koruma, bilimsel araştırma, hava fotoğrafçılığı, polis soruşturması, yardım ve kurtarma, orman yangınlarının önlenmesi, kentsel güvenlik vb..
Ürün Dizimiz
Yüksek duyarlılık ve mükemmel performans
Kızılötesi endüstrisinde dünya lider teknolojisi
Çeşitli kızılötesi dedektörleri mevcuttur
Hem soğutulmamış hem de soğutulmuş IR dedektörleri farklı formatlarda ve piksel boyutlarında
Hızlı teslimatı sağlamak için seri üretim
Yıllık üretim kapasitesi milyonlarca dedektöre ulaşan üç üretim hattı.
Sık Sorulan Sorular
1Kızılötesi termal görüntüleme nedir?
Kızılötesi termal görüntüleme, nesneler hakkında bilgi toplamak için kızılötesi radyasyon ve termal enerjiyi kullanan bir yöntemdir.veya nesnelerin sıcaklık bilgisi almak, düşük görünürlük ortamlarında bile.
2Kızılötesi Termal Görüntüleme Nasıl Çalışır?
Kızılötesi ısı görüntüleme sistemi, pasif bir temassız algılama ve kızılötesi teknolojisinin tanımlamasıdır.Bu odağın kızılötesi radyasyonu odak düzleminde kızılötesi detektör array kızılötesi radyasyon geçebilir kızılötesi optik sistem aracılığıyla odaklanırIsı dedektörü, farklı yoğunlukta radyasyon sinyalini karşılık gelen elektrik sinyaline dönüştürür ve daha sonra amplifikasyon ve video işleme yoluyla,çıplak gözle gözlemlenebilen kızılötesi görüntüyü oluşturur..
