9.1mm Lens Soğutmasız Termal Görüntüleme Modülü 30Hz 640x512 Drone'lar için 12μm
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÇözünürlük | 640x512 | Güç tüketimi | 0.7W |
---|---|---|---|
Spektral aralık | 8~14μm | Piksel aralığı | 12μm |
Tipik NETD | ≤40mK | Kare hızı | 30Hz |
Vurgulamak | Soğutmasız Termal Görüntüleme Modülü 30Hz,9.1mm Lens Termal Görüntüleme Modülü,640x512 Drones Termal Kamera Çekirdeği |

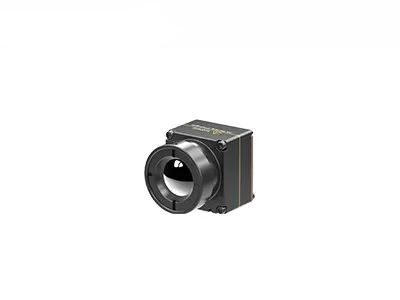

9.1mm Lens, Kare Hızı 30Hz Soğutmasız 640x512 12μm Drone'lar için Termal Görüntüleme Modülü
iTL612R kızılötesi kamera çekirdeği, 640x512 / 12μm gofret seviye paketi (WLP) kızılötesi termal dedektörü entegre eder.Spektral aralığı 8 ila 14μm arasında olan dronlar için soğutmasız bir LWIR radyometrik termal görüntüleme modülüdür.
iTL612 termal kamera modülü, keskin ve net görüntü sunumu, kompakt boyut ve düşük maliyet özelliklerine sahiptir.Tamamen optimize edilmiş SWaP için yönlendirilen iTL612R soğutmasız termal modül, sınırlı alana sahip kızılötesi sistem entegrasyonu için güvenilir bir çözüm sunar.Kompakt yapısı, aynı spesifikasyon modülünün en üst seviyesine ulaşmıştır.Ayrıca endüstriyel sıcaklık ölçümü için -20℃~550 ℃ ölçüm aralığına sahip isteğe bağlı bir termografik fonksiyona sahiptir.
iTL612 termal modülü, Öngörülü Bakım, Fotovoltaik Denetim, Çevre Koruma, Bilimsel Araştırma, Hava Fotoğrafçılığı, Polis Soruşturması, Yardım ve Kurtarma, Orman Yangını Önleme, Kent Güvenliği vb. alanlar için özel olarak geliştirilmiştir.
Kompakt ve Hafif Tasarım
• Boyut: 21mm×22.3mm×27,3mm (9,1 mm lens ile)
• Ağırlık: 20.8g±1.5g (9,1 mm lens ile)
• 0,7 W kadar düşük güç tüketimi
Net Görüntü ve Doğru Radyometri
• Yepyeni görüntü işleme algoritması: NUC/3DNR/DNS/DRC/EE
• Windows/Linux/ARM SDK'yı destekleyin
• Bölgesel, nokta ve izoterm sıcaklık ölçümünü destekler
Kolay Entegrasyon için Çeşitli Arayüzler
• DVP/LVDS/USB2.0 arayüzleri, RAW/YUV görüntü veri çıkışı, seri port kontrolü
modeli | iTL612/R |
IR Dedektör Performansı | |
Hassas Malzeme | vanadyum oksit |
Çözünürlük | 640×512 |
Piksel Boyutu | 12μm |
Spektral aralık | 8~14μm |
Tipik NETD | ≤40mk |
Görüntü işleme | |
Kare hızı | 30Hz |
Başlama zamanı | 5s |
Dijital video | RAW/YUV/BT656 |
Görüntü Algoritması | Tekdüze Olmayan Düzeltme (NUC) 3D Gürültü Azaltma (3DNR) Gürültü giderme (DNS) Dinamik Aralık Sıkıştırma (DRC) Kenar Geliştirme (EE) |
Görüntü Ekranı | Siyah Sıcak/Beyaz Sıcak/Sahte Renk |
Bilgisayar Yazılımı | |
ICC Yazılımı | Modül Kontrolü ve Video Görüntüleme |
Elektriksel Özellikler | |
Standart Harici Arayüz | 30Pin_HRS: DF40C-30DP-0.4V(51), (HRS, Erkek) |
USB Genişletme Kartı | Tip-C |
İletişim arayüzü | RS232-TTL/USB2.0 |
Dijital Video Arayüzü | CMOS8/USB2.0 |
Besleme gerilimi | 3,3V±0,1V VDC |
Tipik Güç Tüketimi | 0.7W |
Sıcaklık ölçümü | |
Çalışma Sıcaklığı Aralığı | -10°C~+50°C |
Sıcaklık Ölçüm Aralığı | -20°C~+150°C, 0°C~550°C;Özelleştirme ve Genişletmeyi Destekleyin |
Sıcaklık Ölçüm Doğruluğu | ±3°C veya ±%3'ten büyük (@23℃±3℃) |
Bölgesel Sıcaklık Ölçümü | Çıkış Bölgesel Sıcaklığının Maksimum, Minimum ve Ortalama Değerlerini Destekler |
SDK | Windows/Linux/ARM'ı destekleyin;Griden Sıcaklığa Video Akışı Analizi ve Dönüşümü Elde Edin |
Fiziksel özellikler | |
Boyut (mm) | 21×22.3×27.3 (9.1mm Lensli) |
Ağırlık | 20.8g±1.5g (9.1mm Lens ile) |
Çevresel Uyum | |
Çalışma sıcaklığı | -40°C~+70°C |
Depolama sıcaklığı | -45°C~+85°C |
Nem | %5~95, Yoğuşmasız |
Titreşim | 5,35 gr, 3 Eksen |
Şok | Yarım sinüs Dalga, 40g/11ms, 3 Eksen 6 Yön |
sertifikalar | ROHS2.0/ERİŞİM |
Optik | |
Opsiyonel Lens | Sabit Odaklı Atermal: 9.1mm |
iTL612/R termal görüntüleme modülü, İHA yüklerine ve giyilebilir cihazlara entegre edilebilir, bu sayede yaygın olarak kullanılır.Öngörülü Bakım, Fotovoltaik Denetim, Çevre Koruma, Bilimsel Araştırma, Hava Fotoğrafçılığı, Polis Soruşturması, Yardım ve Kurtarma, Orman Yangını Önleme, Kent Güvenliği vb..
1.Soğutulmamış odak düzlemi dizisi mikrobolometresi nasıl çalışır?
Kızılötesi radyan termal etki prensibini kullanarak, soğutulmamış kızılötesi dedektör, kızılötesi radyasyon enerjisini kızılötesi absorpsiyon malzemesi ile ısı enerjisine dönüştürür, böylece hassas malzemenin sıcaklığı artar.Daha sonra, hassas malzemenin belirli bir fiziksel parametresi buna göre değişir ve nesnenin algılanmasını gerçekleştirmek için tasarlanmış belirli bir dönüştürme mekanizması aracılığıyla elektrik sinyaline veya görünür ışık sinyaline dönüşür.
2. Soğutmasız kızılötesi dedektörün avantajı nedir?
Soğutmasız kızılötesi odak düzlemi dedektörü, Entegre Dewar Soğutucu Grubu (IDCA) cihazına ihtiyaç duymaz ve oda sıcaklığında çalışabilir.Hızlı başlatma, düşük güç tüketimi, küçük boyut, hafiflik, uzun ömür, düşük maliyet ve benzeri avantajlara sahiptir.Soğutulmamış kızılötesi odak düzlemi dedektörünün hassasiyeti, soğutmalı kızılötesi dedektörlerinki kadar iyi olmasa da, yıllar süren geliştirmeden sonra maliyet performansı, daha geniş bir uygulama beklentisi olan soğutmalı dedektörden açıkça daha iyi olmuştur.
