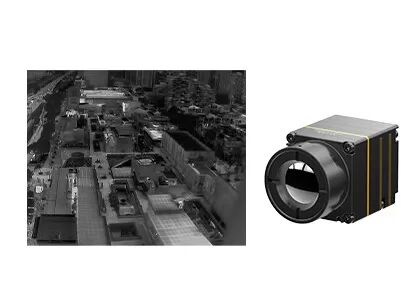

9.1mm 30Hz LWIR 640x512 12µm Kızılötesi Kamera Modülü Drone'lar İçin
| Menşe yeri | Wuhan, Hubei Eyaleti, Çin |
|---|---|
| Marka adı | SensorMicro |
| Sertifika | ISO9001:2015; RoHS; Reach |
| Model numarası | iTL612/R |
| Min sipariş miktarı | 1 parça |
| Fiyat | negotiable |
| Ödeme koşulları | L/C,T/T |
Ürün ayrıntıları
| Çözünürlük | 640x512 | Güç Tüketimi | 0,7W |
|---|---|---|---|
| Spektral Aralık | 8~14μm | Piksel Aralığı | 12μm |
| Tipik NETD | ≤40mK | Kare Hızı | 30 Hz |
| Vurgulamak | 12uM Kızılötesi Kamera Modülü,30Hz LWIR Kızılötesi Kamera Modülü,9.1mm Termal Kamera Çekirdeği |
||
Ürün Açıklaması
TWIN612 Isı Görüntüleme Modülü
9.1mm 30Hz LWIR 640x512 Drone için 12μm Kızılötesi Kamera Modülü
Ürün Tanımı
iTL612R kızılötesi kamera çekirdeği, 640x512 / 12μm wafer seviyesi paketi (WLP) kızılötesi termal dedektörü entegre eder.8-14μm spektral aralığındaki dronlar için soğutulmamış bir LWIR radyometrik termal görüntüleme modülüdür.
iTL612 termal kamera modülü keskin ve net görüntü sunumu, kompakt boyut ve düşük maliyet özelliklerine sahiptir.iTL612R soğutulmamış termal modülü, sınırlı alanda kızılötesi sistem entegrasyonu için güvenilir bir çözüm sunarKompakt yapısı aynı özellik modülünün en üst seviyesine ulaştı.Ayrıca endüstriyel sıcaklık ölçümü için -20 °C ~ 550 °C aralığında ölçüm aralığı ile isteğe bağlı bir termografik fonksiyona sahiptir.
iTL612 termal modülü, öngörüsel bakım, fotovoltaik denetim, çevre koruması, bilimsel araştırma, hava fotoğrafçılığı,Polis Soruşturması, Yardım ve Kurtarma, Orman Yangını Önleme, Kentsel Güvenlik vb.
Ana Özellikleri
Kompakt ve hafif tasarım
• Boyut: 21mm×22.3mm×27.3mm (9.1mm lensle)
• Ağırlık: 20.8g±1.5g (9.1mm lensle)
• 0.7W kadar düşük güç tüketimi
Açık görüntü ve doğru radyometri
• Yeni bir görüntü işleme algoritması: NUC / 3DNR / DNS / DRC / EE
• Windows/Linux/ARM SDK desteği
• Bölgesel, nokta ve izoterm sıcaklık ölçümünü destekler
Kolay Entegre Etmek İçin Çeşitli Arayüzler
• DVP/LVDS/USB2.0 arayüzleri, RAW/YUV görüntü veri çıkışı, seri port kontrolü
Ürün Özellikleri
| Model | iTL612/R |
| IR Detektör Performansı | |
| Hassas Malzeme | Vanadyum oksit |
| Karar | 640×512 |
| Piksel Boyutu | 12 μm |
| Spektral Aralık | 8~14μm |
| Tipik NETD | ≤40mk |
| Görüntü İşleme | |
| Çerçeve Hızı | 30Hz |
| Başlama Zamanı | 5s |
| Dijital Video | RAW/YUV/BT656 |
| Resim Algoritması | Uyumsuzluk Düzeltmesi (NUC) 3D Gürültü Azaltımı (3DNR) Gürültü giderme (DNS) Dinamik Aralık Sıkıştırma (DRC) Kenar Geliştirme (EE) |
| Resim Görüntüsü | Siyah Sıcak / Beyaz Sıcak / Sahte Renk |
| Bilgisayar Yazılımı | |
| ICC Yazılımı | Kontrol Modülü ve Video Ekranı |
| Elektriksel özellikler | |
| Standart Dış Arayüz | 30Pin_HRS: DF40C-30DP-0.4V ((51), (HRS, Erkek) |
| USB Genişletme Kartı | Tip-C |
| İletişim Arayüzü | RS232-TTL/USB2.0 |
| Dijital Video Arayüzü | CMOS8/USB2.0 |
| Güçlendirme Voltajı | 3.3V±0.1V VDC |
| Tipik Güç Tüketimi | 0.7W |
| Sıcaklık Ölçümü | |
| Çalışma sıcaklık aralığı | -10°C~+50°C |
| Sıcaklık ölçüm aralığı | -20°C~+150°C, 0°C~550°C; Kişiselleştirme ve Genişleme Destek |
| Sıcaklık ölçüm doğruluğu | ±3°C veya ±3%'ten büyük (@23°C±3°C) |
| Bölgesel sıcaklık ölçümü | Çıktı bölgesel sıcaklığının maksimum, asgari ve ortalama değeri |
| SDK | Windows/Linux/ARM desteği; Video Akışı Analizi ve Gri'den Sıcaklığa Dönüştürme |
| Fiziksel Özellikler | |
| Boyut (mm) | 21×22.3×27.3 (9.1mm Lens ile) |
| Ağırlık | 20.8g±1.5g (9.1mm lensle) |
| Çevreye Uyumluluk | |
| Çalışma sıcaklığı | -40°C~+70°C |
| Depolama sıcaklığı | -45°C~+85°C |
| Nemlilik | 5% ~ 95%, yoğunlaşmayan |
| titreşim | 5.35 gram, 3 Eksen |
| Şok | Yarım sinüs dalgası, 40g/11ms, 3 Eksen 6 Yönü |
| Sertifikalar | RoHS2.0/REACH |
| Optik | |
| İsteğe bağlı lens | Sabit odağacı Athermal: 9.1mm |
Endüstriyel Uygulamalar
iTL612/R termal görüntüleme modülü, UAV yüklerine ve giyilebilir cihazlara entegre edilebilir.Tahmin edici bakım, fotovoltaik denetim, çevre koruma, bilimsel araştırma, hava fotoğrafçılığı, polis soruşturması, yardım ve kurtarma, orman yangınlarının önlenmesi, kentsel güvenlik vb..
Özel Hizmet
Ürün özelleştirme: Endüstri özel gereksinimlerini karşılamak için yapılandırmaları ayarlayın ve algoritmaları uyarlayın
Yerel Teknik Destek ve Eğitim: Temel müşterilere uygulamalı sistem kurulumu ve operasyonel eğitim sağlamak
Yeni Ürünler ve Piyasalar için Ortak İnovasyon: Yenilikçi kızılötesi uygulama çözümleri geliştirmek için müşterilerle işbirliği yapmak
Sık Sorulan Sorular
1Kızılötesi termal görüntüleme nedir?
Kızılötesi termal görüntüleme, nesneler hakkında bilgi toplamak için kızılötesi radyasyonu ve termal enerjiyi kullanan bir yöntemdir.Nesne ile arka plan ortamı arasındaki radyasyon farkına ve nesnenin her bir kısmının radyasyon farkına göre, kızılötesi termal görüntü, sahnenin her bir bölümünün radyasyon dalgalanmasını gösterebilir ve böylece sahnenin özelliklerini gösterebilir.
2Kızılötesi termal görüntülemenin avantajı nedir?
---Tam bir karanlığın içinden bak.
---Kamaföleme altında kimlik belirleme
---Uzun mesafe tespiti
---Sıcaklık dağılımının tespiti
---Tekinsiz sıcaklık ölçümü
--- Meslek bilinci
--- Ve benzeri.
3Kızılötesi termal görüntülemenin uygulamaları nelerdir?
Sıcaklık ölçümü ve tüm hava görüntüleme, kızılötesi termal görüntüleme teknolojisinin iki temel fonksiyonudur.Güvenlik ve izleme, endüstriyel üretim, bilimsel araştırma, tıbbi tedavi ve diğer geleneksel alanlar.
