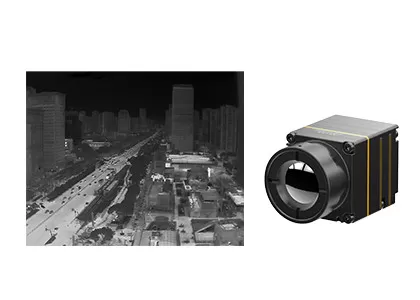

Drone'lar İçin Soğutmasız Termal Modül 640x512 12μM Kare Hızı 30Hz
| Menşe yeri | Wuhan, Hubei Eyaleti, Çin |
|---|---|
| Marka adı | SensorMicro |
| Sertifika | ISO9001:2015; RoHS; Reach |
| Model numarası | iTL612/R |
| Min sipariş miktarı | 1 parça |
| Fiyat | negotiable |
| Ödeme koşulları | L/C,T/T |
Ürün ayrıntıları
| Çözünürlük | 640x512 | Güç Tüketimi | 0,7W |
|---|---|---|---|
| Spektral Aralık | 8~14μm | Piksel Aralığı | 12μm |
| Tipik NETD | ≤40mK | Kare Hızı | 30 Hz |
| Vurgulamak | GST Soğutmasız Termal Modül,Dronlar Soğutmasız Termal Modül,30Hz Kare Hızı Termal Kamera Çekirdeği |
||
Ürün Açıklaması
TWIN612 Isı Görüntüleme Modülü
Uçaklar için soğutulmamış termal modül 640x512 12μm Çerçeve Hızı 30Hz
Ürün Tanımı
iTL612R kızılötesi kamera çekirdeği, 640x512 / 12μm wafer seviyesi paketi (WLP) kızılötesi termal dedektörü entegre eder.8-14μm spektral aralığındaki dronlar için soğutulmamış bir LWIR radyometrik termal görüntüleme modülüdür.
iTL612 termal kamera modülü keskin ve net görüntü sunumu, kompakt boyut ve düşük maliyet özelliklerine sahiptir.iTL612R soğutulmamış termal modülü, sınırlı alanda kızılötesi sistem entegrasyonu için güvenilir bir çözüm sunarKompakt yapısı aynı özellik modülünün en üst seviyesine ulaştı.Ayrıca endüstriyel sıcaklık ölçümü için -20 °C ~ 550 °C aralığında ölçüm aralığı ile isteğe bağlı bir termografik fonksiyona sahiptir.
iTL612 termal modülü, öngörüsel bakım, fotovoltaik denetim, çevre koruması, bilimsel araştırma, hava fotoğrafçılığı,Polis Soruşturması, Yardım ve Kurtarma, Orman Yangını Önleme, Kentsel Güvenlik vb.
Ana Özellikleri
Kompakt ve hafif tasarım
• Boyut: 21mm×22.3mm×27.3mm (9.1mm lensle)
• Ağırlık: 20.8g±1.5g (9.1mm lensle)
• 0.7W kadar düşük güç tüketimi
Açık görüntü ve doğru radyometri
• Yeni bir görüntü işleme algoritması: NUC / 3DNR / DNS / DRC / EE
• Windows/Linux/ARM SDK desteği
• Bölgesel, nokta ve izoterm sıcaklık ölçümünü destekler
Kolay Entegre Etmek İçin Çeşitli Arayüzler
• DVP/LVDS/USB2.0 arayüzleri, RAW/YUV görüntü veri çıkışı, seri port kontrolü
Ürün Özellikleri
| Model | iTL612/R |
| IR Detektör Performansı | |
| Hassas Malzeme | Vanadyum oksit |
| Karar | 640×512 |
| Piksel Boyutu | 12 μm |
| Spektral Aralık | 8~14μm |
| Tipik NETD | ≤40mk |
| Görüntü İşleme | |
| Çerçeve Hızı | 30Hz |
| Başlama Zamanı | 5s |
| Dijital Video | RAW/YUV/BT656 |
| Resim Algoritması | Uyumsuzluk Düzeltmesi (NUC) 3D Gürültü Azaltımı (3DNR) Gürültü giderme (DNS) Dinamik Aralık Sıkıştırma (DRC) Kenar Geliştirme (EE) |
| Resim Görüntüsü | Siyah Sıcak / Beyaz Sıcak / Sahte Renk |
| Bilgisayar Yazılımı | |
| ICC Yazılımı | Kontrol Modülü ve Video Ekranı |
| Elektriksel özellikler | |
| Standart Dış Arayüz | 30Pin_HRS: DF40C-30DP-0.4V ((51), (HRS, Erkek) |
| USB Genişletme Kartı | Tip-C |
| İletişim Arayüzü | RS232-TTL/USB2.0 |
| Dijital Video Arayüzü | CMOS8/USB2.0 |
| Güçlendirme Voltajı | 3.3V±0.1V VDC |
| Tipik Güç Tüketimi | 0.7W |
| Sıcaklık Ölçümü | |
| Çalışma sıcaklık aralığı | -10°C~+50°C |
| Sıcaklık ölçüm aralığı | -20°C~+150°C, 0°C~550°C; Kişiselleştirme ve Genişleme Destek |
| Sıcaklık ölçüm doğruluğu | ±3°C veya ±3%'ten büyük (@23°C±3°C) |
| Bölgesel sıcaklık ölçümü | Çıktı bölgesel sıcaklığının maksimum, asgari ve ortalama değeri |
| SDK | Windows/Linux/ARM desteği; Video Akışı Analizi ve Gri'den Sıcaklığa Dönüştürme |
| Fiziksel Özellikler | |
| Boyut (mm) | 21×22.3×27.3 (9.1mm Lens ile) |
| Ağırlık | 20.8g±1.5g (9.1mm lensle) |
| Çevreye Uyumluluk | |
| Çalışma sıcaklığı | -40°C~+70°C |
| Depolama sıcaklığı | -45°C~+85°C |
| Nemlilik | 5% ~ 95%, yoğunlaşmayan |
| titreşim | 5.35 gram, 3 Eksen |
| Şok | Yarım sinüs dalgası, 40g/11ms, 3 Eksen 6 Yönü |
| Sertifikalar | RoHS2.0/REACH |
| Optik | |
| İsteğe bağlı lens | Sabit odağacı Athermal: 9.1mm |
Endüstriyel Uygulamalar
iTL612/R termal görüntüleme modülü, UAV yüklerine ve giyilebilir cihazlara entegre edilebilir.Tahmin edici bakım, fotovoltaik denetim, çevre koruma, bilimsel araştırma, hava fotoğrafçılığı, polis soruşturması, yardım ve kurtarma, orman yangınlarının önlenmesi, kentsel güvenlik vb..
Çeşitli ürün portföyü
Çeşitli entegrasyon gereksinimlerini karşılamak için kızılötesi dedektörler, kamera çekirdekleri ve modüller de dahil olmak üzere çok çeşitli ürün formatları.
Zengin Ürün Türleri
Çoklu dizi çözünürlükleri, piksel boyutları, dalga bantları ve lens seçenekleri kombinasyonları çeşitli uygulamalar için daha fazla esneklik sağlar.
Olağanüstü Performans
Açık görüntüleme, kompakt boyut, düşük güç tüketimi, yüksek hassasiyet ve güçlü güvenilirlik, çok çeşitli çevresel zorluklar altında çalışmak için tasarlanmıştır.
Kolay Entegre
Çoklu arayüz seçenekleri entegrasyonu kolaylaştırır ve birden fazla uygulama alanında hızlı gelişim sağlar.
Sık Sorulan Sorular
1NETD nedir?
NETD, "Gürültü Eşdeğer Sıcaklık Farkı"na atıfta bulunur.Bir termal görüntüleme dedektörünün görüntüdeki termal radyasyonun çok küçük farklılıklarını ne kadar iyi ayırt edebildiğinin bir ölçüsüdür.NETD tipik olarak milli-Kelvin (mK) olarak ifade edilir. Genellikle NETD rakamı ne kadar düşükse, termal hassasiyet o kadar yüksektir.
2SWaP3 nedir?
SWaP3, boyut, ağırlık, güç, performans ve fiyat anlamına gelir.
3DRI nedir?
DRI, genellikle bir termal görüntüleme sisteminin algılama, tanıma ve tanımlama mesafesini ifade eder.
