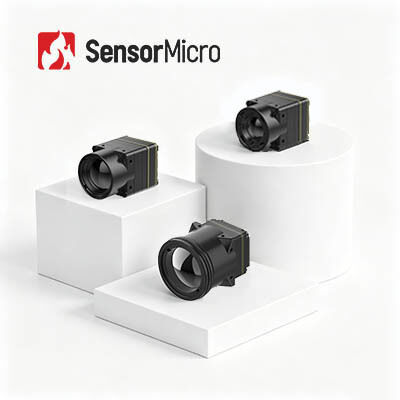

640x512 çözünürlüğü 8μm piksel pitch ve ≤30mK NETD hassasiyeti ile küçük soğutulmamış termal kamera modülü
| Menşe yeri | Wuhan, Hubei Eyaleti, Çin |
|---|---|
| Marka adı | SensorMicro |
| Sertifika | ISO9001:2015; RoHS; Reach |
| Model numarası | iTL608 |
| Min sipariş miktarı | 1 parça |
| Fiyat | Pazarlık edilebilir |
| Ödeme koşulları | T/T |
Ürün ayrıntıları
| Çözünürlük | 640x512 | Güç Tüketimi | 0,4W |
|---|---|---|---|
| Kare Hızı | 30/50Hz | Spektral Aralık | 8~14μm |
| Tipik NETD | ≤30mK | Piksel Aralığı | 8μm |
| Vurgulamak | Tipik Soğutmasız Termal Kamera Modülü,Dronlar Soğutmasız Termal Kamera Modülü,Drone Termal Kamera 640x512 |
||
Ürün Açıklaması
640x512/8μm NETD 30mk
Ürün Genel Görünümü
Küçük boyutta, güçlü bir performansla iTL608 minyatür termal kamera çekirdeği ile tanışın.Ultra-kompak boyutlara ve taşınabilir cihaz yerleştirme için üst katmanlı entegrasyona sahipProfesyonel bir VOx dedektörü, 640×512 keskin çözünürlük ve ≤30mK ultra yüksek hassasiyetle, çıplak gözle görünmeyen ince sıcaklık farklılıklarını tespit ediyor.Düzenli çift kare hızı, ve kusursuz termal görüntüler için akıllı NUC & 3DNR görüntü geliştirme. -40 ° C'den +70 ° C'ye kadar istikrarlı bir şekilde çalışmak için inşa edilmiş, çok yönlü arayüz seçeneklerini ve esnek gelişimini destekler,kusursuz bir şekilde yerleşik el termofotoğraf makineleri, güvenlik izleme ve tüm gün gece görüş uygulamaları.
Ana Özellikleri
Çok Hafif Tasarım
- 13 × 13 × 18,3 mm'lik kompakt boyut ve 6,7 ± 1,5 g ağırlığında (6 mm lens dahil)
- Sınıfında en yüksek entegrasyon düzeyleri arasında
Yüksek duyarlılık, hassas algılama
- 640 × 512 çözünürlüğü olan 8μm ultra küçük piksel boyutu, ince ayrıntılar ve net görüntüler sunar
- Tipik NETD ≤ 30mK, ince sıcaklık farklılıklarının güvenilir bir şekilde tespit edilmesini sağlar
Basitleştirilmiş Gelişim, Hızlı Entegrasyon
- Çeşitli uygulama gereksinimlerini karşılamak için birden fazla optik lens seçeneği mevcuttur
- MIPI / USB 2.0 / BT dahil olmak üzere birden fazla görüntü çıkış arayüzünü destekler.656
- RAW ve YUV görüntü veri çıkışı, seri port/I2C üzerinden kontrol ile
Ürün Özellikleri
| Model | iTL608 |
|---|---|
| IR Detektörleri Göstericileri | |
| Hassas Malzeme | VOx |
| Karar | 640×512 |
| Piksel Boyutu | 8 μm |
| Spektral Yanıt | 8μm ~ 14μm |
| Tipik NETD | ≤ 30mK |
| Görüntü İşleme | |
| Dijital kare hızı | 30/50Hz |
| Başlama Zamanı | ≤6s |
| Dijital Video | RAW/YUV/TMP |
| Resim Algoritması | NUC/3DNR/DNS/DRC/EE |
| Resim Görüntüsü | 10 Tür (Beyaz Sıcak/Lava/Demir Kırmızı/Sıcak Demir/Tıbbi/Arktik/Gökkuşağı 1/Gökkuşağı 2/Tint/Siyah Sıcak) |
| Bilgisayar Yazılımı | |
| Yazılım | Kontrol Modülü ve Video Ekranı |
| Elektrikli | |
| Standart Dış Arayüz | 34Pin_Connector Arayüzü: BP04SD-34-0065-R0 |
| İletişim Arayüzü | TTL-232/USB2.0/I2C |
| Dijital Video Arayüzü | MIPI/USB2.0/BT656 |
| Güçlendirme Voltajı | 4-5,5V |
| Tipik Güç Tüketimi | 0.4W |
| Mekanik | |
| Boyut (düşünce dahil) | 6 mm lens ile: 13 × 13 × 18,3 mm (lens dış çapı Φ12,3 mm) 8,7 mm lens: 13 × 13 × 19,8 mm (lens dış çapı Φ15,6 mm) 16,7 mm lens ile: 13 × 13 × 27,9 mm (lens dış çapı Φ22,2 mm) 30 mm lens: 13 × 13 × 39 mm (lens dış çapı Φ36 mm) |
| Ağırlık (dışağı da dahil) | 6.7±1.5g (6mm lens) 7.5±1.5g (8.7mm lens) 17±1,5g (16,7 mm lens) 42.7±1.5g (30mm lens) |
| Çevreye Uyumluluk | |
| Çalışma sıcaklığı | -40°C~+70°C |
| Depolama sıcaklığı | -45°C~+85°C |
| Nemlilik | 5% ~ 95%, yoğunlaşmayan |
| titreşim | 5.35 gram, rastgele titreşim, 3 eksen. |
| Etkisi | Yarım Sinüs Dalgası, 40g/11ms, Çarpışma Yönü X Eksi, 3 kez |
| Sertifikasyon | RoHS2.0/REACH |
| Optik lens | Sabit odak atermik: 6/8.7/16.7/30mm |
Endüstriyel Uygulamalar
iTL608 termal görüntüleme modülü, Orman Yangını, Güç Bakımı, Fotovoltaik Denetim, Güvenlik İzleme, Giyilebilir Cihazlar, Taşınabilir Cihazlar vb. alanlarında kullanılabilir.
Tek Duraklı Isı Görüntüleme Çözümleri
- Yüksek duyarlılık ve mükemmel performans
- Kızılötesi endüstrisinde dünya lider teknolojisi
- Çeşitli kızılötesi dedektörleri mevcuttur
- Hem soğutulmamış hem de soğutulmuş IR dedektörleri farklı formatlarda ve piksel boyutlarında
- Hızlı teslimatı sağlamak için seri üretim
- Yıllık üretim kapasitesi milyonlarca detektöre kadar olan üç üretim hattı
Sıkça Sorulan Sorular
1Termal görüntüleri engelleyebilir misin?
Çoğu durumda, yapamazsınız. Ama kızılötesi ışınlar duvarlara nüfuz edemez ve cam da kızılötesi ışınları engelleyebilir.Termal görüntülemeyi engellemek için cam veya duvarların arkasına saklanabilirsiniz..
2Sahte Renk - Lava
Lava sahte renginde, beyaz yüksek sıcaklığı ve koyu kırmızı düşük sıcaklığı gösterir.İnsanın görme yeteneğine daha çok uyuyor..
3DRI aralığı nedir?
Bu, bir kızılötesi dedektörünün belirli bir hedefin görüntüsünü üretebileceği mesafeyi ölçmek için bir araçtır ve algılama aralığı, tanıma aralığı, tanımlama aralığı olarak bölünebilir.
D (Tespit): bir nesneyi arka plandan ayırt etme yeteneği
R (Tanıma): nesne sınıfını sınıflandırma yeteneği (hayvan, insan, araç, tekne...)
I (Kimlik belirleme): nesneyi ayrıntılı bir şekilde tanımlama yeteneği (şapkalı bir adam, bir geyik, bir Jeep...)
Johnson'un kriterlerine göre, DRI mesafesinden görünür hedef ayrıntılarının olasılığı %50 olduğunda, hedefin asgari sayı çizgisi çiftleri 1'dir:3:6 (veya 1:4: 8), ve karşılık gelen minimum piksel sayısı 2'dir:612 (veya 2:816'ya bakın.
H'nin hedef çapı, f'nin odak uzaklığı, d'nin piksel boyutu ve n'in çizgi çiftleri olduğunu varsayarsak, görme mesafesi L=H×f/(2n×d)
