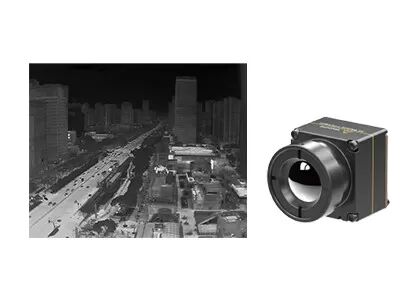

Drone için tipik soğutulmamış termal kamera modülü 640x512 30Hz NETD 40mk

Uçaklar için soğutulmamış 640x512 12μm Termal Kamera Modülü Tipik NETD≤40mk


iTL612R kızılötesi kamera çekirdeği, 640x512 / 12μm wafer seviye paketi (WLP) kızılötesi termal dedektörünü entegre eder.8-14μm spektral aralığındaki dronlar için soğutulmamış bir LWIR radyometrik termal görüntüleme modülüdür.

iTL612 termal kamera modülü keskin ve net görüntü sunumu, kompakt boyut ve düşük maliyet özelliklerine sahiptir.iTL612R soğutulmamış termal modülü, sınırlı alanda kızılötesi sistem entegrasyonu için güvenilir bir çözüm sunarKompakt yapısı aynı özellik modülünün en üst seviyesine ulaştı.Ayrıca endüstriyel sıcaklık ölçümü için -20 °C ~ 550 °C aralığında ölçüm aralığı ile isteğe bağlı bir termografik fonksiyona sahiptir.

iTL612 termal modülü, öngörüsel bakım, fotovoltaik denetim, çevre koruması, bilimsel araştırma, hava fotoğrafçılığı,Polis Soruşturması, Yardım ve Kurtarma, Orman Yangını Önleme, Kentsel Güvenlik vb.



Kompakt ve hafif tasarım
• Boyut: 21mm×22.3mm×27.3mm (9.1mm lensle)
• Ağırlık: 20.8g±1.5g (9.1mm lensle)
• 0.7W kadar düşük güç tüketimi

Açık görüntü ve doğru radyometri
• Yeni bir görüntü işleme algoritması: NUC / 3DNR / DNS / DRC / EE
• Windows/Linux/ARM SDK desteği
• Bölgesel, nokta ve izoterm sıcaklık ölçümünü destekler

Kolay Entegre Etmek İçin Çeşitli Arayüzler
• DVP/LVDS/USB2.0 arayüzleri, RAW/YUV görüntü veri çıkışı, seri port kontrolü



iTL612/R termal görüntüleme modülü, UAV yararlı yüklerine ve giyilebilir cihazlara entegre edilebilir.Tahmin edici bakım, fotovoltaik denetim, çevre koruma, bilimsel araştırma, hava fotoğrafçılığı, polis soruşturması, yardım ve kurtarma, orman yangınlarının önlenmesi, kentsel güvenlik vb..



Yüksek duyarlılık ve mükemmel performans

Kızılötesi endüstrisinde dünya lider teknolojisi

Çeşitli kızılötesi dedektörleri mevcuttur

Hem soğutulmamış hem de soğutulmuş IR dedektörleri farklı formatlarda ve piksel boyutlarında

Hızlı teslimatı sağlamak için seri üretim

Yıllık üretim kapasitesi milyonlarca dedektöre ulaşan üç üretim hattı.


1Termal görüntüleri engelleyebilir misin?
Çoğu durumda, yapamazsınız. ama kızılötesi ışınlar duvarlara nüfuz edemez ve cam da IR'yi engelleyebilir.Termal görüntülemeyi engellemek için cam veya duvarların arkasına saklanabilirsiniz..

2Sahte Renk - Lava
Lava sahte renginde, beyaz yüksek sıcaklığı ve koyu kırmızı düşük sıcaklığı gösterir.İnsanın görme yeteneğine daha çok uyuyor..

3DRI aralığı nedir?
Bu, bir kızılötesi dedektörünün belirli bir hedefin görüntüsünü üretebileceği mesafeyi ölçmek için bir araçtır ve algılama aralığı, tanıma aralığı, tanımlama aralığı olarak bölünebilir.
D (Tespit): bir nesneyi arka plandan ayırt etme yeteneği
R (Tanıma): nesne sınıfını sınıflandırma yeteneği (hayvan, insan, araç, tekne...)
I (Kimlik belirleme): nesneyi ayrıntılı bir şekilde tanımlama yeteneği (şapkalı bir adam, bir geyik, bir Jeep...)
Johnson'un kriterlerine göre, DRI mesafesinden görünür hedef ayrıntılarının olasılığı %50 olduğunda, hedefin asgari sayı çizgisi çiftleri 1'dir:3:6 (veya 1:4: 8), ve karşılık gelen minimum piksel sayısı 2'dir:612 (veya 2:816'ya bakın.
H'nin hedef çapı, f'nin odak uzaklığı, d'nin piksel boyutu ve n'in çizgi çiftleri olduğunu varsayarsak, görme mesafesi L=H×f/(2n×d)
