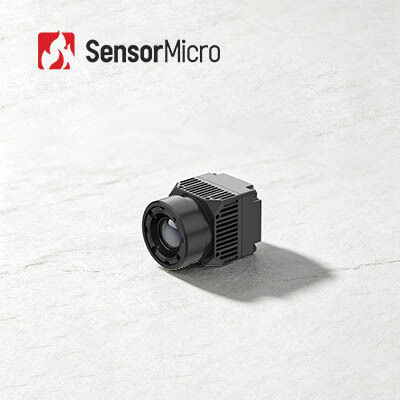

Hızlı Entegrasyon 640x512 Çözünürlüğü 8μm Piksel Pitch ve Sağlık Hizmetleri için ± 0.5 °C Doğruluk ile Isı Görüntüleme Kamera Modülü
| Menşe yeri | Çin |
|---|---|
| Marka adı | SensorMicro |
| Sertifika | RoHS2.0; Reach |
| Model numarası | iHA608W |
| Min sipariş miktarı | 1 parça |
| Fiyat | Pazarlık edilebilir |
| Ödeme koşulları | T/T |
Ürün ayrıntıları
| Çözünürlük | 640x512 | Güç Tüketimi | 0,6 W |
|---|---|---|---|
| Spektral Aralık | 8~14μm | Piksel Aralığı | 8μm |
| Tipik NETD | ≤30mK | Kare Hızı | 25 Hz |
| Vurgulamak | 17um Termal Görüntüleme Kamera Modülü,Termal Görüntüleme Kamera Modülü 384x288,Hızlı entegrasyonlu termal kamera modülü |
||
Ürün Açıklaması
Sağlık Hizmetleri için Hızlı Entegrasyon Termal Görüntüleme Kamera Modülü 640x512 8μm
Ürüne Genel Bakış
iHA608W termal görüntüleme kamera modülü, ±0,5°C'ye varan doğrulukla medikal odaklı temassız sıcaklık ölçümü için bir ApexCore 640×512/8μm kızılötesi dedektör kullanır. Özel medikal termal işleme algoritmalarına sahip olan bu modül, ayrıntılı termal görüntüler ve güvenilir sıcaklık verileri üretir. 8 μm piksel tasarımı ile kompakt ve hafif olan çekirdek, çoklu platform SDK desteğine sahip Type-C video ve USB2.0 arayüzleri içerir. Tıbbi teşhis, sağlık taraması ve hayvancılıkta sıcaklık ölçümü için idealdir.
Temel Özellikler
- Hassas sıcaklık ölçümü ve kaliteli termal görüntüleme
- ±0,5°C'ye varan doğrulukla temassız vücut sıcaklığı ölçümü
- Net termal görseller için medikal sınıf lens ve özel algoritmalar
- Hafif ve kompakt gömülü çekirdek
- Minyatürleştirilmiş yerleşim için 8 μm ApexCore kızılötesi dedektör
- 21×21×31,5 mm boyutlar, 25±2 g ağırlık
- Geliştiriciler için zahmetsiz entegrasyon
- Type-C + USB2.0 çift arayüz
- Windows, Android ve Linux için SDK
Ürün Teknik Özellikleri
| Model | iHA608W |
|---|---|
| Kızılötesi Dedektör Göstergeleri | |
| Hassas Malzeme | VOx |
| Çözünürlük | 640×512 |
| Piksel Boyutu | 8μm |
| Spektral Tepki | 8μm ~ 14μm |
| Tipik NETD | ≤30mK |
| Görüntü İşleme | |
| Dijital Kare Hızı | 25Hz |
| Başlatma Süresi | ≤6 sn |
| Dijital Video | RAW/YUV/TMP |
| Görüntü Algoritması | NUC/3DNR/DNS/DRC/EE |
| Görüntü Ekranı | Medikal/Yalancı Renk |
| PC Yazılımı | |
| Bilgisayar Yazılımı | Modül Kontrolü ve Video Görüntüleme |
| Sıcaklık Ölçümü | |
| Çalışma Sıcaklığı | 10℃~+50℃ |
| Sıcaklık Ölçüm Aralığı | 32℃~+42℃ |
| Sıcaklık Ölçüm Doğruluğu | ≤±0,5℃ (2 dakikalık ısınmanın ardından, ortam 23±3°C, hedef 32-42°C) |
| Ölçüm Mesafesi | 0,5 m - 5 m; SDK aracılığıyla çoklu mesafe sıcaklık ölçümünü destekler |
| SDK | Windows/Android/Linux SDK Desteği, Video Akışı Analizi, Modül Kontrolü, Kapsamlı Dizi Sıcaklık Ölçümü, Sıcaklık Görüntüleme, Sıcaklık Penceresi Ayarı, Çoklu Entegrasyon Gerçekleştirme |
| Elektriksel | |
| Standart Harici Arayüz | USB(TYPE-C) |
| İletişim Arayüzü | USB |
| Dijital Video Arayüzü | USB2.0 |
| Besleme Gerilimi | 5V±0,5 |
| Tipik Güç Tüketimi | 0,6W |
| Optik Lens | |
| Odak Uzaklığı | 4mm |
| Lens Türü | Sabit Odaklı Atermal |
| F/# | 1 |
| FOV(H×V) | 69,2°×55,4° |
| Mekanik | |
| Boyut (lens dahil) | 21mm×21mm×31,5mm (4mm lens dahil) |
| Ağırlık (lens dahil) | 25g±2 (4mm lens dahil) |
| Çevresel Uyumluluk | |
| Çalışma Sıcaklığı | -10℃~+50℃ |
| Depolama Sıcaklığı | -45℃~+85℃ |
| Nem | %5~%95, yoğuşmasız |
| Titreşim | 5,35grms, Rastgele Titreşim, 3 eksen |
| Darbe | Yarım Sinüs Dalgası, 40g/11ms, Darbe Yönü, 3 Eksen, 6 Yön |
| ESD | 6kV temaslı deşarj; 8kV havadan deşarj |
| Sertifikasyon | |
| Çevre Sertifikasyonu | ROHS2.0/REACH |
Endüstriyel Uygulamalar
iHA608W termal modülünün Hastalık Taraması, Geleneksel Çin Tıbbı Fizyoterapisi, Sağlık Kontrolü (Check-up), Rehabilitasyon ve ilgili sağlık hizmetleri alanlarında yaygın olarak kullanılması beklenmektedir.
Ürün Portföyü Avantajları
- Çeşitli Ürün Portföyü: Çeşitli entegrasyon gereksinimlerini karşılamak için kızılötesi dedektörler, kamera çekirdekleri ve modüller dahil olmak üzere geniş bir ürün formatı yelpazesi.
- Zengin Ürün Çeşitliliği: Çoklu dizi çözünürlükleri, piksel boyutları, dalga bantları ve lens seçenekleri kombinasyonları, farklı uygulamalar için daha fazla esneklik sağlar.
- Üstün Performans: Net görüntüleme, kompakt boyut, düşük güç tüketimi, yüksek hassasiyet ve güçlü güvenilirlik—çok çeşitli zorlu çevre koşullarında performans gösterecek şekilde tasarlanmıştır.
- Kolay Entegrasyon: Birden fazla arayüz seçeneği entegrasyonu kolaylaştırır ve çok sayıda uygulama alanında hızlı geliştirme sağlar.
Sıkça Sorulan Sorular
1. Metal paketleme kızılötesi dedektör hakkında
Metal paketlemede metal tüp kılıfı, termoelektrik soğutucu (TEC) ve sütunlu gaz toplayıcı (getter) kullanılır. TEC, kızılötesi dedektörün oda sıcaklığında çalışabilmesi için çalışma sıcaklığını stabilize etmede önemli bir rol oynar; böylece termal görüntüleme sensörlerinin yoğun sis, yağmur ve kar gibi zorlu ortamlara uyum sağlama yeteneğini artırır.
Dezavantajı ise maliyetin çok yüksek olması, soğutmasız ürün üretiminin toplam maliyetinin %60'ından fazlasını oluşturması ve uzun bir üretim döngüsüne neden olmasıdır. Bu paketleme yöntemi üst düzey uygulamalar için tasarlanmıştır.
2. Seramik paketleme kızılötesi dedektör hakkında
Seramik paketleme süreci metal paketlemeye benzer ve olgunlaşmış bir kızılötesi dedektör paketleme teknolojisidir. Metal paketleme ile karşılaştırıldığında, paketlenen dedektörün hacmi ve ağırlığı önemli ölçüde azalır. Seramik paketlemede, okuma devresi kendi kendini ayarlayan çalışma sıcaklığı işlevine sahiptir ve TEC stabilizasyonu gerektirmez.
3. Yonga Düzeyinde Paketleme (Wafer Level Packaging)
Yonga düzeyinde boyut paketleme olarak da bilinen yonga düzeyinde paketleme (WLP), yarı iletken endüstrisindeki gelişmiş paketleme teknolojisinin önemli bir parçası haline gelmiştir. Yonga düzeyinde paketleme (WLP), doğrudan tüm MEMS yongası üzerinde yüksek vakumlu paketlemenin tamamlanması, ardından tek bir kızılötesi dedektör üretmek için çizilip kesilmesi işlemidir. Dilimleme işleminden önce paketleme ve test prosedürlerinin çoğunu veya tamamını doğrudan kızılötesi dedektör yongası üzerinde gerçekleştirir.
Küçük boyut, hafiflik, taşınabilirlik, elde taşınabilirlik, düşük fiyat ve yüksek üretim verimliliği ihtiyaçlarını karşılayan gelişmiş bir yonga boyutunda pakettir.
